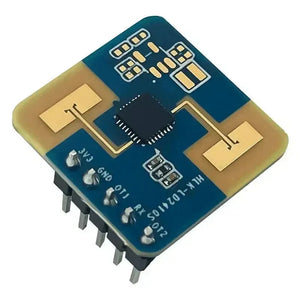

Hi-Link 24G Niedrigenergie mmWave Radar Menschlicher Körpersensor Modul HLK-LD2410S

Wichtiger Hinweis: Dieses Produkt wird aus China an unser Lager in München versandt, bevor es endgültig verschickt wird. Geschätzte Bearbeitungszeit: 2 Wochen. Vielen Dank für Ihre Geduld!

🔋 HLK-LD2410S ist ein batteriebetriebener, ultra-niedrigenergie 💡 Millimeterwellen-Sensor aus der Hi-Link LD2410S-Serie, entwickelt für die 👤 Erkennung menschlicher Präsenz. Dieses kompakte Modul verbindet eine vereinfachte 24 GHz mmWave-Sensor-Hardwareplattform mit einer intelligenten niedrigenergie-Sensersoftware 🧠.

🔧 Die LD2410S-Hardware integriert:

• Ein AIoT-fähiger mmWave-Sensor 🌐

• Eine leistungsstarke 24 GHz 1T1R Antenne 📡

• Wesentliche Peripherieschaltungen 🔌

🌀 Angetrieben vom ICL1112-Chip kombiniert sein intelligenter Algorithmus zur Erkennung menschlicher Präsenz:

• Entfernungsmessungstechnologie 📏

• Fortschrittliche Radar-Signalverarbeitung 🌊

• Niedrigenergie-Steuerungsmechanismen 🔋

Dies ermöglicht eine präzise Erkennung sowohl von Mikrobewegungen 🤏 als auch von stationärer Anwesenheit 🧍♂️ mit hoher Genauigkeit.

🏠 Optimiert für Innenräume, läuft die Firmware im Niedrigstrommodus, um zu erfassen:

• Ob ein Mensch anwesend ist

• Erkennt Bewegung oder subtile Bewegungen 💨

• Bietet Echtzeit-Updates ⏱️ zum Erkennungsstatus

📦 Ideal für den Einsatz in Smart Homes, Büros und energieeffizienten Automatisierungssystemen.

📡 HLK-LD2410S kann sich bewegende menschliche Körper in Entfernungen von bis zu 8 Metern erkennen 🚶♂️. Es verfügt über einstellbare Trigger- und Halteschwellen, unterstützt Echtzeit-Updates zum menschlichen Anwesenheitsstatus und meldet Zielentfernungen in verschiedenen Intervallen – einschließlich unbemannter Zustände 🕰️.

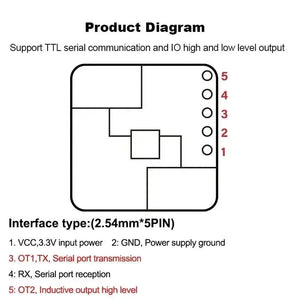

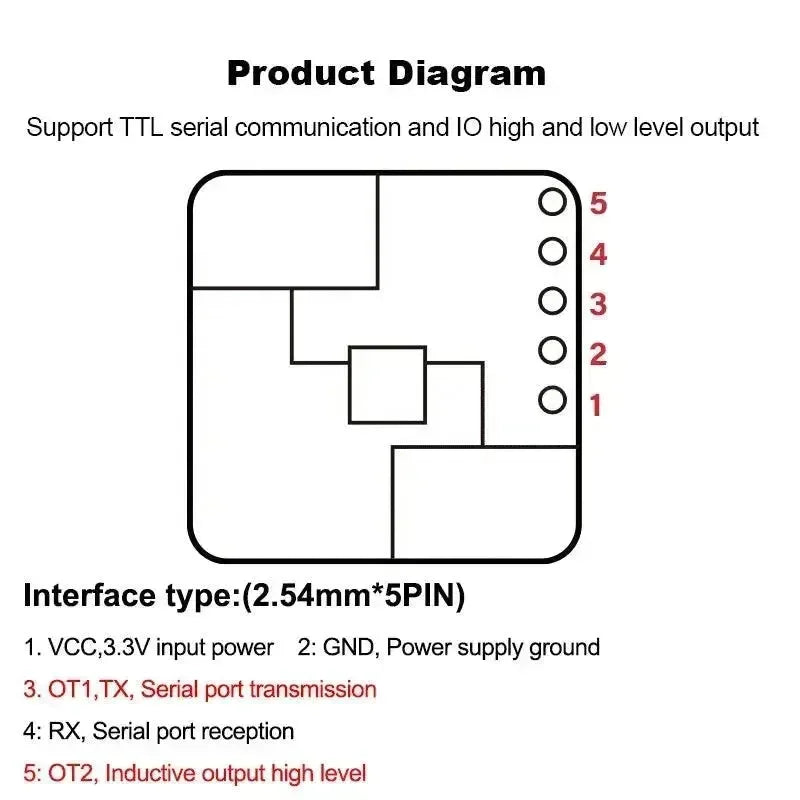

🔌 Das Modul unterstützt sowohl GPIO als auch UART-Schnittstellen und ermöglicht Plug-and-Play-Komfort für eine Vielzahl intelligenter Geräte 🤖. Sein flexibles Design erleichtert die Integration in szenariobasierte Anwendungen und Endprodukte in Smart Homes, Büros und IoT-Systemen 🏠📲.

Produkteigenschaften

🔬 Intelligenter Millimeterwellen-Sensor-SoC & Algorithmus-Firmware Ausgestattet mit einem intelligenten mmWave-Sensor-SoC auf einem Chip 🧠 und fortschrittlicher Firmware zur Erkennung menschlicher Anwesenheit.

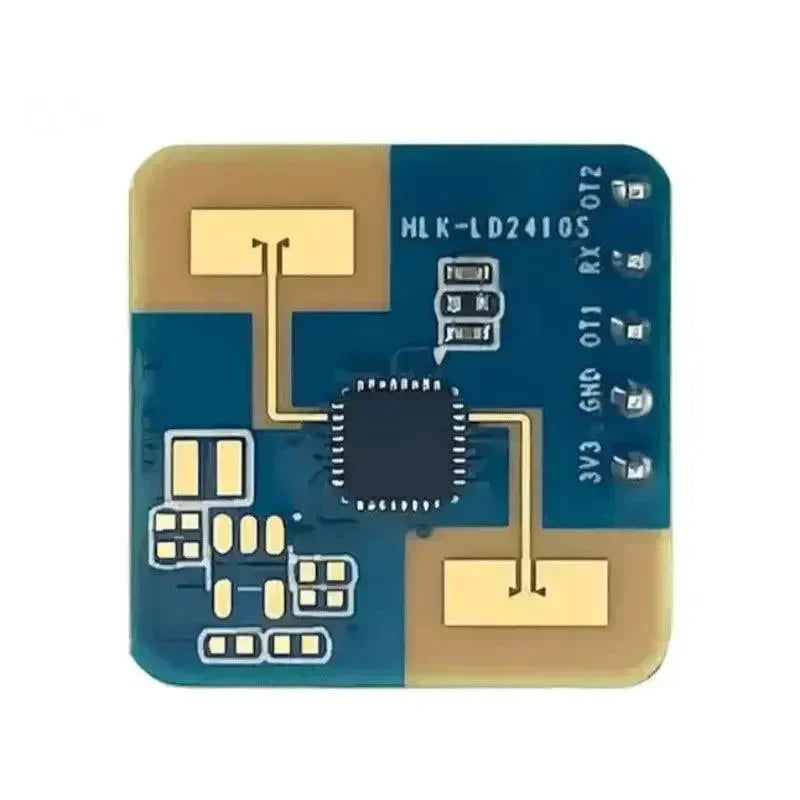

📏 Ultra-kompakte Größe Nur 20 mm × 20 mm — perfekt für platzbeschränkte Anwendungen.

⚡ Plug & Play Bereit Wird mit voreingestellten Sensorkonfigurationen geliefert. Einfach einschalten und loslegen!

🌐 24 GHz ISM-Band Betrieb Arbeitet im weltweit anerkannten 24 GHz ISM-Band 📡. Kompatibel mit FCC und CE Anforderungen — keine zusätzliche Zertifizierung für das Frequenzspektrum erforderlich.

🔋 Flexible Spannungsunterstützung Läuft mit 3,3 V, unterstützt Spannungsbereiche von 3,0 V–3,6 V.

🔌 Ultra-niedriger Stromverbrauch Durchschnittlicher Arbeitsstrom: nur 0,1 mA bei einer 1 Hz Datenmeldefrequenz 🔋💤.

🧍♂️ Vielseitige Erkennungsziele Erkennt:

• Sich bewegende menschliche Körper 🚶♂️

• Mikrobewegungen 🤏

• Stationäre Anwesenheit 🧍

⏱️ Echtzeit-Berichterstattung Aktualisiert kontinuierlich die Erkennungsergebnisse für schnelle, reaktionsfähige Leistung.

📊 Anpassbar über Visualisierungstools Tools bereitgestellt für:

• Einstellung der Erkennungsabstandsintervalle 📏

• Konfiguration der Verzögerungszeiten beim Verschwinden von Zielen ⏳

🚧 Präzise Reichweitensteuerung Unterstützt Vollbereichspartitionierung mit Störschutz 🔒 — gewährleistet genaue Erkennung in definierten Zonen.

👀 Keine toten Winkel Erkennt in Nahbereich ab 0.2 m — ideal für enge Innenraumplatzierungen 🔍.

📏 Erweiterte Reichweite & Weitwinkel

• Maximale Erkennungsreichweite für Bewegung: 8 m

• Horizontale Abdeckung: ± 60°

• Optimiert für Wandmontage 🧱

🔄 IAP Online Firmware-Upgrade Unterstützt In-Application Programming (IAP) 🔧 — macht Fernupgrades und Feature-Erweiterungen problemlos möglich.

Anwendung

🏠 Smart Home Erkennt die Anwesenheit und Entfernung von sich bewegenden Menschen 🚶♂️ und meldet Echtzeitdaten, sodass der Zentralcontroller Haushaltsgeräte intelligent steuern kann 🧺🧊📺.

🏢 Intelligentes Geschäft Erkennt menschliche Nähe und Entfernung innerhalb voreingestellter Schwellenwerte 🧍♂️↔️🖥️. Aktiviert automatisch Bildschirme und hält Geräte in Betrieb, solange sich jemand in der Nähe befindet – perfekt für Kioske, Terminals und intelligente Beschilderungen.

🔐 Intelligente Sicherheit Ideal zur Integration mit:

• Intelligente Türschlösser 🚪🔒

• Induktionsbasierte Zugangskontrollsysteme 🚷

• Gebäude-Gegensprechanlagen 🗣️🏢

• Elektronische Türspione ("Katzenaugen") 👁️📲

💡 Intelligente Beleuchtung Erkennt menschliche Körper und deren Positionen genau ⚡📍. Kann in öffentlichen Beleuchtungssystemen verwendet werden wie:

• Bewegungssensorlichter 🚶♀️✨

• Bubble-Lichter / Ambientebeleuchtung 🎇🌆

Parameter

📶 Betriebsfrequenz: 24.00 – 24.25 GHz

🎛️ Modulationstyp: FMCW (Frequenzmodulierte Dauerwelle)

📏 Erkennungsreichweite:

• Bewegungserkennung: Bis zu 8 m 🚶♂️

• Präsenzsensorik: Bis zu 4 m 🧍

🌀 Erkennungswinkel: ± 60° (Breite Abdeckung)

🔋 Stromversorgung: Typisch 3.3 V

⚡ Stromverbrauch: Ca. 0.12 mA (Ultraniedriger Verbrauch)

🔌 Ausgangspegel: 3.3 V Logik über serielle Schnittstelle

📡 Sweep-Bandbreite: 250 MHz

✔️ Entspricht den CE / FCC Zertifizierungsstandards

📢 Max. EIRP: 10 dBm

⏱️ Datenaktualisierungszyklus: Typisch 40 s, konfigurierbar

💾 Ausgabeformat:

• Serielle ASCII Ausgabe 🧾

• 3.3 V / 0 V High-Low-Spannungssignal 🔁

📦 Gehäusetyp: Standard mit Montagepins

Herunterladen

HLK-LD2410S_TOOL_1.3.0.1 (Englisch)
HLK-LD2410S Benutzerhandbuch-V1.2
HLK-LD2410S-3D
HLK-LD2410S serielle Kommunikationsprotokoll-V1.00
