HELTEC Wireless Stick V3 ESP32-S3 SX1262 LoRa Meshtastic 868MHz
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 50€ in Deutschland!

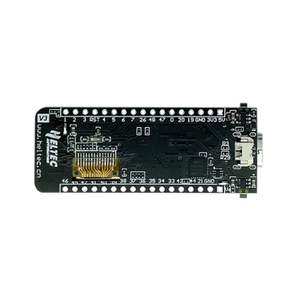

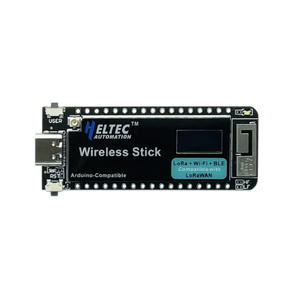

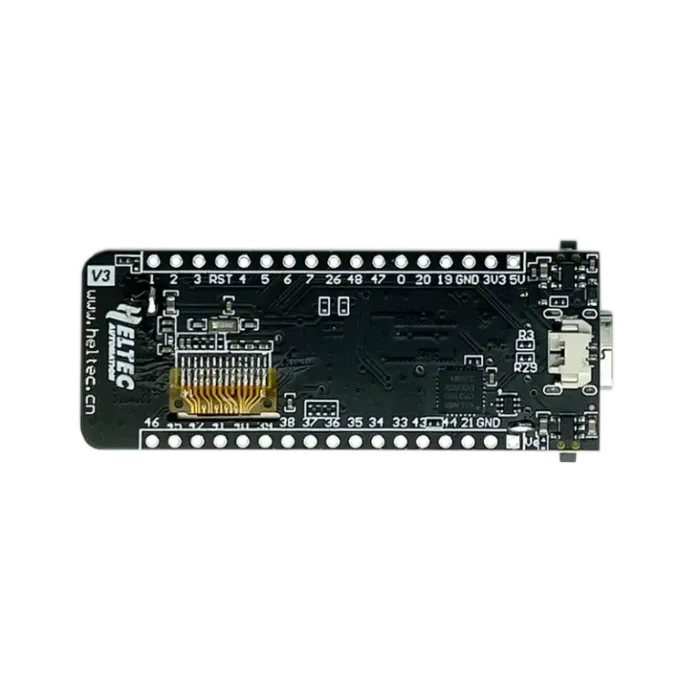

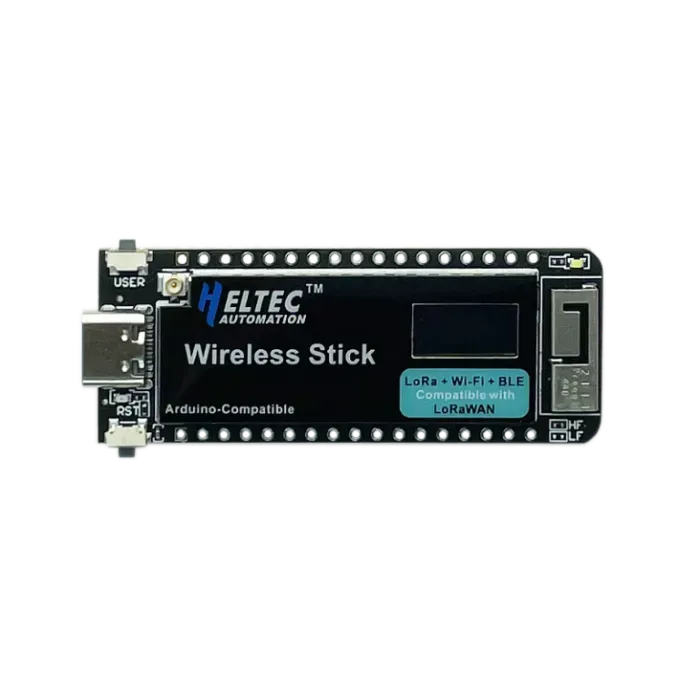

HELTEC Wireless Stick V3 ESP32-S3 SX1262 LoRa Meshtastic 868MHz
Wireless Stick V3 ist ein kompaktes, leistungsstarkes IoT-Entwicklungsboard, das als verbesserte Version des WiFi LoRa 32 entwickelt wurde, um den Anforderungen an kleinere Größe und bessere HF-Eigenschaften gerecht zu werden. Ausgestattet mit dem ESP32-S3FN8 Dual-Core-Prozessor und SX1262 LoRa-Chip bietet es Wi-Fi-, Bluetooth 5 (LE)- und LoRaWAN-Protokoll-Konnektivität, ideal für intelligente Geräte, Automatisierung und Fernsensorik.
Zu den Hauptmerkmalen gehören ein 0,49-Zoll-OLED-Display für Echtzeitdaten, eine Type-C-USB-Schnittstelle für nahtlose Stromversorgung, Debugging und Programmierung sowie ein integriertes Batteriemanagementsystem mit Unterstützung für 3,7V-Lithium-Batterien. Mit seinem Niedrigstromverbrauch-Design, Arduino-Kompatibilität und hervorragender Erweiterbarkeit ist dieses Board eine vielseitige Wahl für Entwickler und Maker, die kompakte und dennoch robuste Lösungen für IoT-Projekte suchen.
Hauptmerkmale
- Mikroprozessor: ESP32-S3FN8 (Xtensa 32-Bit LX7 Dual-Core-Prozessor, fünfstufige Pipeline-Architektur, Hauptfrequenz bis zu 240 MHz)
- SX1262 LoRa-Node-Chip
- Type-C-USB-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und weiteren Schutzmaßnahmen
- Onboard SH1.25-2 Batterieanschluss, integriertes Lithium-Batterie-Managementsystem (Lade- und Entladeverwaltung, Überladeschutz, Batteriestandserkennung, automatische USB/Batterie-Umschaltung)
- Integrierte WiFi-, LoRa- und Bluetooth-Netzwerkverbindungen, Onboard Wi-Fi- und Bluetooth-spezifische 2,4-GHz-Metallfederantenne, reservierte IPEX (U.FL)-Schnittstelle für LoRa-Nutzung
- Onboard 0,49-Zoll 64×32 Punktmatrix-OLED-Display zur Anzeige von Debug-Informationen, Batteriestand und anderen Informationen
- Integrierter CP2102 USB-zu-Seriell-Chip für bequemes Herunterladen von Programmen und Drucken von Debug-Informationen
- Unterstützt die Arduino-Entwicklungsumgebung
- Wir stellen ESP32 + LoRaWAN-Protokoll Arduino-Bibliothek bereit. Dies ist ein Standard-LoRaWAN-Protokoll, das mit jedem LoRa-Gateway kommunizieren kann, das das LoRaWAN-Protokoll ausführt. Für die Ausführung dieses Codes ist eine eindeutige Lizenz erforderlich
- Mit gutem HF-Schaltungsdesign und Niedrigstromverbrauch-Design
Technische Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Hauptchip | ESP32-S3FN8 (Xtensa 32-Bit LX7 Dual-Core-Prozessor) |
| LoRa-Node-Chip | SX1262 |
| USB-zu-Seriell-Chip | CP2102 |
| Frequenz | 470~510 MHz, 863~928 MHz |
| Max. Sendeleistung | 21 ± 1 dBm |
| Max. Empfangsempfindlichkeit | -134 dBm |
| WLAN | 802.11 b/g/n, bis zu 150 Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth Mesh |
| Hardware-Ressourcen | 7×ADC1 + 2×ADC2; 7×Touch; 3×UART; 2×I2C; 2×SPI, etc. |
| Display | 0,49-Zoll OLED |
| Speicher | 384 KB ROM; 512 KB SRAM; 16 KB RTC SRAM; 8 MB SiP Flash |
| Batterie | 3,7V Lithium-Batterie Stromversorgung und Laden |
| Betriebstemperatur | -20 ~ 70°C |
| Abmessungen | 58,08 × 22,6 × 8,2 mm |
| Schnittstellen | Type-C USB; 2×1.25 Lithium-Batterie-Schnittstelle; LoRa ANT (IPEX1.0); 2×17×2,54 Header Pin |
Beschreibung
Pin-Belegung
Besondere Highlights
USB Type-C
Die Stromversorgung, Firmware-Download und Debug-Schnittstellen verwenden eine universellere USB Type-C-Schnittstelle, die Entwicklungsarbeiten komfortabler macht.
Arduino-Kompatibel
Wir haben umfangreiche Migration und Entwicklung durchgeführt und es perfekt mit Arduino kompatibel gemacht, sodass es das LoRaWAN-Protokoll stabil ausführen kann.
Onboard OLED-Display
Das integrierte OLED-Display kann verwendet werden, um Informationen wie Systemstatus und Parameter anzuzeigen, sodass Benutzer das gesamte Entwicklungsboard direkt für ihr eigenes Produktdesign verwenden können.
Häufig gestellte Fragen
Ist Wireless Stick V3 mit V2-Code kompatibel?
Wenn Sie den neuen ESP32-S3-Prozessor und den SX1262 LoRa-Chip verwenden möchten, müssen Sie möglicherweise neue Bibliotheken verwenden, die diese unterstützen. Sie sollten überprüfen, ob die von Ihnen verwendeten Bibliotheken mit diesen neuen Komponenten kompatibel sind.
Nach meiner Erfahrung mit dem Wireless Stick Lite war die einzige Bibliothek, die ich beim Wechsel von V1 zu V3 ändern musste, die LoRa-Bibliothek. Die Sandeep Mistry LoRa-Bibliothek, die ich früher verwendet habe, funktioniert nicht mit dem neuen SX1262 LoRa-Chip. Um meinen Code mit V3 zum Laufen zu bringen, musste ich auf Heltec LoRaWan migrieren.
Meshtastic-Firmware für Wireless Stick
Aufgrund des kleinen Bildschirms des Boards unterstützt es derzeit nicht die Bildschirmanzeige von Meshtastic. Sie können die Firmware des Wireless Stick Lite direkt herunterladen.
Wie kann LoRa in Ihren Hausautomatisierungsprojekten nützlich sein?
Stellen Sie sich vor, Sie möchten die Feuchtigkeit in Ihrem Feld messen. Obwohl es nicht weit von Ihrem Haus entfernt ist, hat es wahrscheinlich keine Wi-Fi-Abdeckung. Sie können also einen Sensorknoten mit einem ESP32 und einem Feuchtigkeitssensor erstellen, der die Feuchtigkeitswerte ein- oder zweimal täglich über LoRa an einen anderen ESP32 sendet. Der spätere ESP32 hat Zugriff auf Wi-Fi und kann einen Webserver ausführen, der die Feuchtigkeitswerte anzeigt. Dies ist nur ein Beispiel, das veranschaulicht, wie Sie die LoRa-Technologie in Ihren ESP32-Projekten verwenden können.
Dokumentation und Ressourcen
- Ressource — Heltec ESP32 Framework und Bibliotheksinstallation
- Ressource — Hardware-Update-Protokolle
- Ressource — Datenblatt
- Ressource — Schaltplan
- Ressource — Benutzerhandbuch
- Ressource — Heltec LoRaWAN-Testserver basierend auf SnapEmu
Lieferumfang
Der Standard-Lieferumfang ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| Wireless Stick | ×1 |
| Stabantenne | ×1 |
| SH1.25×2 Batterieanschluss | ×1 |
| Pin-Map-Aufkleber | ×1 |
