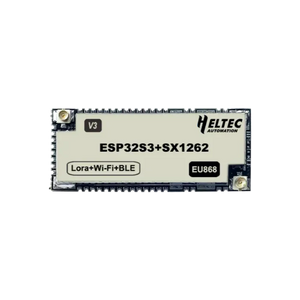

HELTEC Wireless Shell V3 ESP32-S3 SX1262 LoRa 868MHz
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 50€ in Deutschland!
HELTEC Wireless Shell V3 ESP32-S3 SX1262 LoRa 868MHz
HTIT-Wsh (Wireless Shell V3) ist ein kompaktes und effizientes LoRa-Node-Modul, das für Langstreckenkommunikation, hohe Empfindlichkeit und niedrigen Stromverbrauch (Ruhestrom bis zu 9µA) entwickelt wurde. Es verfügt über einen aufgerüsteten ESP32-S3FN8 Dual-Core-Prozessor und SX1262 LoRa-Transceiver, der im Vergleich zur vorherigen Version eine verbesserte Leistung mit optimierter HF-Schaltungsanpassung und temperaturkompensierten Quarzoszillatoren bietet.
Mit einer Größe von 38,4 x 16,1 x 3,2 mm und 1,27-mm-Stamp-Holes lässt sich dieses Modul einfach in Leiterplatten oder Produkte integrieren. Es unterstützt Wi-Fi, Bluetooth 5 (LE, Mesh) und LoRaWAN-Protokoll mit Arduino-Kompatibilität, was es anfängerfreundlich und vielseitig für die IoT-Entwicklung macht. Die Integration von HF-Abschirmung, zwei IPEX-Antennenanschlüssen und einer Type-C-USB-Schnittstelle gewährleistet robuste Konnektivität und Zuverlässigkeit, ideal für professionelle Anwendungen.
Im Vergleich zu Wireless Shell (V2) wurden in V3 folgende Verbesserungen vorgenommen:
| Merkmal | Wireless Shell (V2) | Wireless Shell (V3) |
|---|---|---|
| MCU | ESP32-D0 | ESP32-S3 |
| LoRa-Node-Chip | SX1276 | SX1262 |
| USB-Anschluss | Micro USB | USB Type-C |
| Quarzoszillator | Normaler Quarzoszillator | Hochpräziser temperaturkompensierter Quarzoszillator |
| Niedriger Stromverbrauch im Tiefschlaf | 30µA | <10µA |
| Weitere Verbesserungen | - | Bessere Impedanzanpassung der HF-Schaltungen |
Hauptmerkmale
- CE-Zertifikat
- Mikroprozessor: ESP32-S3FN8 (Xtensa 32-Bit LX7 Dual-Core-Prozessor, fünfstufige Pipeline-Architektur, Hauptfrequenz bis zu 240 MHz) mit LoRa-Node-Chip SX1262
- HF-Abschirmung (mit Abschirmgehäuse) und weitere Schutzmaßnahmen
- Integrierte WiFi-, LoRa- und Bluetooth-Netzwerkverbindungen, beide mit IPEX-Anschluss
- Unterstützt die Arduino-Entwicklungsumgebung
- Exklusiv: Unterstützt die von Heltec bereitgestellte Arduino-Version der ESP32 + LoRaWAN-Protokoll-Routine. Dies ist ein Standard-LoRaWAN-Protokoll, das mit jedem Gateway/Basisstation kommunizieren kann, das das LoRaWAN-Protokoll ausführt (erfordert Seriennummernaktivierung, die Seriennummer kann auf dieser Seite abgefragt werden)
- Mit gutem HF-Schaltungsdesign und grundlegendem Niedrigstromverbrauch-Design (Ruhestrom: theoretisch 9µA), ideal für schnelle Lösungsverifizierung und Anwendungsbereitstellung von IoT-Anbietern
Technische Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Hauptchip | ESP32-S3FN8 (Xtensa 32-Bit LX7 Dual-Core-Prozessor) |
| LoRa-Node-Chip | SX1262 |
| Frequenz | 470~510 MHz, 863~928 MHz |
| Max. Sendeleistung | 21±1 dBm |
| Max. Empfangsempfindlichkeit | -139 dBm |
| WLAN | 802.11 b/g/n, bis zu 150 Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth Mesh |
| Hardware-Ressourcen | 7×ADC1 + 8×ADC2; 9×Touch; 3×UART; 2×I2C; 2×SPI, etc. |
| Schnittstellen | LoRa ANT (IPEX1.0); 2.4G ANT (IPEX1.0); 1,27-mm-Stamp-Holes |
| Betriebstemperatur | -40 ~ 85°C |
| Abmessungen | 38,4 × 16,1 × 2,8 mm |
Beschreibung

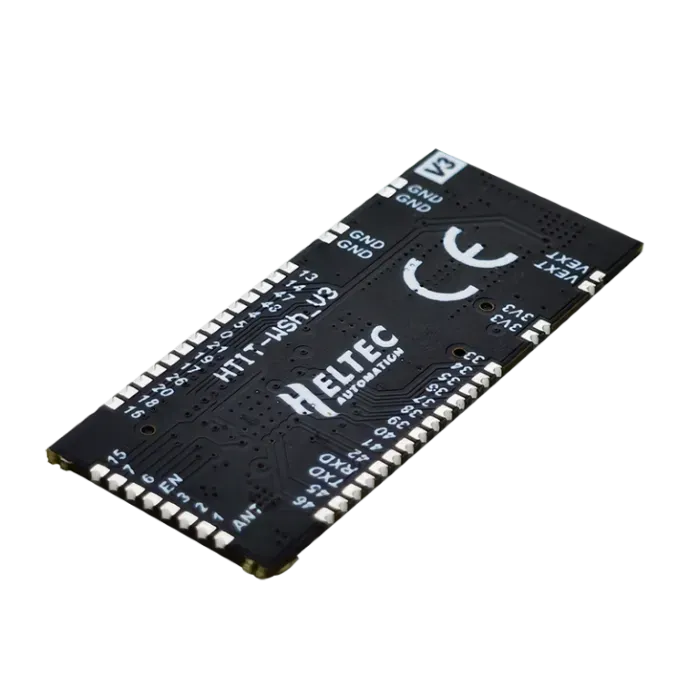

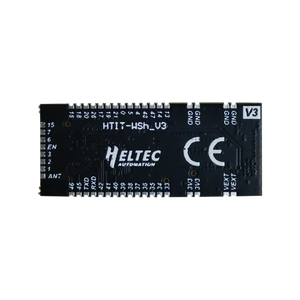

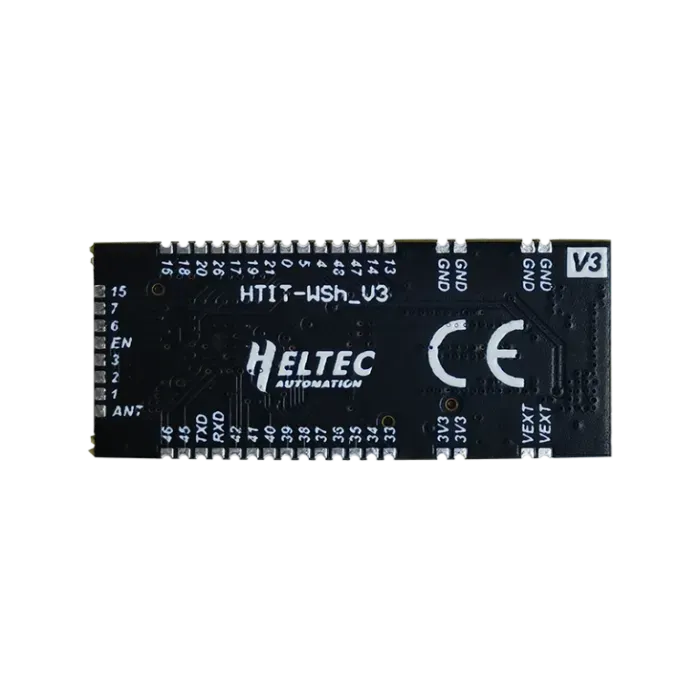

Pin-Belegung
Besondere Highlights
- Arduino-Kompatibel: Wir haben umfangreiche Migration und Entwicklung durchgeführt und es perfekt mit Arduino kompatibel gemacht, sodass es das LoRaWAN-Protokoll stabil ausführen kann.
- Stamp-Edge-Design: 1,27-mm-Stamp-Edge-Design, kann direkt in die Anwendungsschaltung integriert werden
Dokumentation und Ressourcen
- Ressource — Heltec ESP (ESP32 & ESP8266) Framework
- Ressource — Heltec ESP32 spezielle Bibliothek
- Ressource — Datenblatt
- Ressource — Schaltplan
- Ressource — Referenzdesign
- Anhang — Heltec LoRaWAN-Testserver basierend auf TTS V3
Lieferumfang
Der Standard-Lieferumfang ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| Wireless Shell | ×1 |
