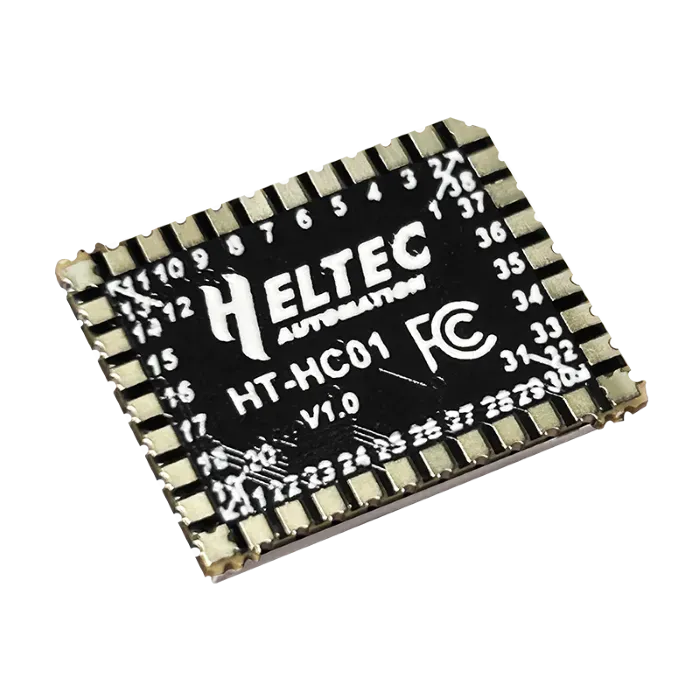

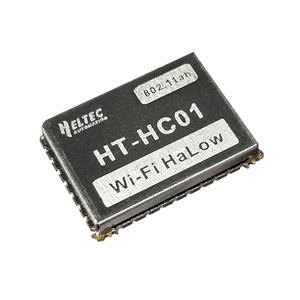

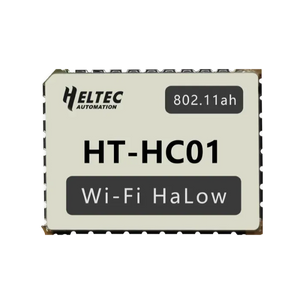

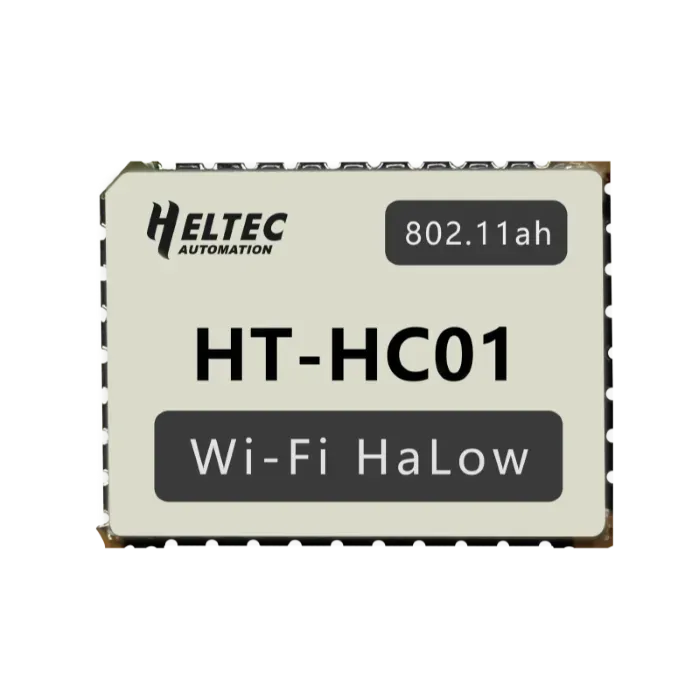

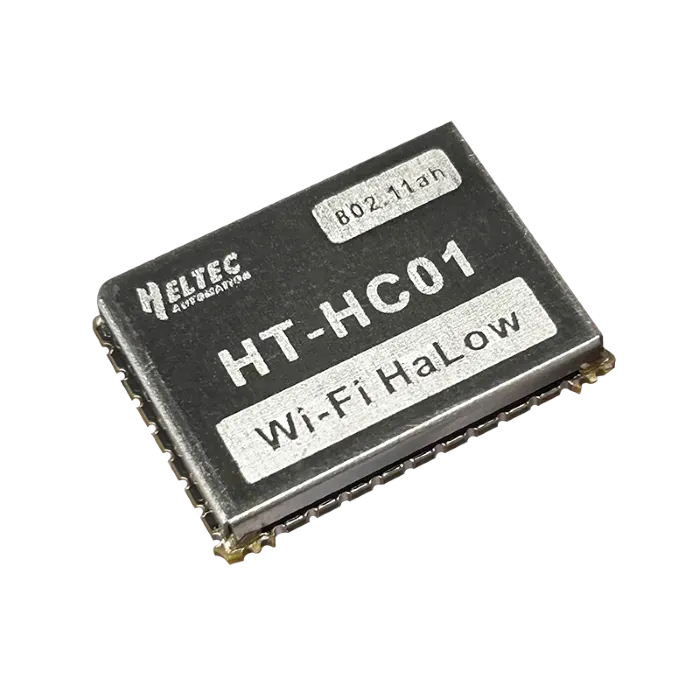

HELTEC WiFi HaLow Modul 902-928MHz 32,5Mbps 1-2KM
HT-HC01 ist ein kompaktes, leistungsstarkes Wi-Fi HaLow Modul für IoT mit großer Reichweite und niedrigem Stromverbrauch im Sub-1-GHz-Band (902–928 MHz), IEEE 802.11ah-konform, liefert bis zu 32,5 Mbps @ 8 MHz, Reichweite 1–2 km, integrierter ultralangstrecken PA, hocheffizienter LNA, T/R-Schalter, 32 MHz Quarzoszillator, footprint mit 38 Header-Pins für einfache Integration, SDIO 2.0 und UART, integrierter DC-DC-Wandler (3,0–3,6 V), stromsparender Standby-Modus, ideal für batteriebetriebene Geräte, intelligente Häuser, industrielle Automatisierung, Asset-Tracking und Fernüberwachung.
Hauptmerkmale
- Langstreckenübertragung, bis zu 1 km oder weiter innerhalb der Sichtweite.
- Kanalbandbreitenoptionen von 1/2/4/8 MHz.
- Unterstützt Sub-1 GHz Frequenzbänder, Frequenzbereich: 902~928 MHz.
- Maximale Ausgangsleistung: 21 dBm.
- Hibernate-Modus (interner / externer Weckruf).
- 802.11ah OFDM PHY unterstützt WFA HaLow-Zertifizierung.
- 802.11ah MAC unterstützt WFA HaLow-Zertifizierung.
- Hohe Datenrate, Einzelstrom mit max. Datenrate von 32,5 Mbps @ 8 MHz oder 15 Mbps @ 4 MHz Kanal.
- Breites Spektrum an Sicherheitsfunktionen.
- Unterstützung für verschiedene Schnittstellenoptionen, einschließlich SDIO 2.0, 2* UART.
- 1,27 mm Stanzloch-Design, einfach zu integrieren.
- Integrierter DC-DC-Wandler, der eine Spannungsversorgung von 3,0 V bis 3,6 V unterstützt.
Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Hauptchip | MM6108IQ |
| Stromversorgung | 3,0~3,6 V |
| HaLow-Standard | IEEE 802.11ah |
| Bandbreite | 1/2/4/8 MHz |
| Schnittstelle | 38 Header-Pins |
| Pin-Gehäuse | LLC |
| Betriebstemperatur | -40 ~ 85℃ |
| Betriebsfeuchtigkeit | 10%～90%, nicht kondensierend |
| Abmessungen | 18,5*14*26 mm |
| Datenrate | 32,5 Mbps @ 8 MHz |
| Anzeige | eingebautes 1,14 Zoll TFT-LCD-Display |
Anwendung
Wi-Fi HaLow kann nahtlos in traditionelle Wi-Fi- oder Ethernet-Netzwerke integriert werden und eignet sich für die meisten IoT-Szenarien, insbesondere für solche, die eine Langstrecken-Hochgeschwindigkeitsübertragung erfordern.
- Smart Home und Stadt
- Industrielle Automatisierungssteuerung
- Asset-Management und Tracking
- WiFi-HaLow-Gateway und Näherungssensoren
- Informations-Upgrade für alte Geräte
- Wi-Fi/Ethernet/Wi-Fi_HaLow Erweiterung und Brückenschaltung
- Ländlicher Internetzugang und LAN-Aufbau
- Entwicklung von WiFi HaLow-Geräten
- Fernüberwachung der Kamera und Abdeckung von Netzwerkschattenbereichen
- Digitale Transformation von Altsystemen
Beschreibung

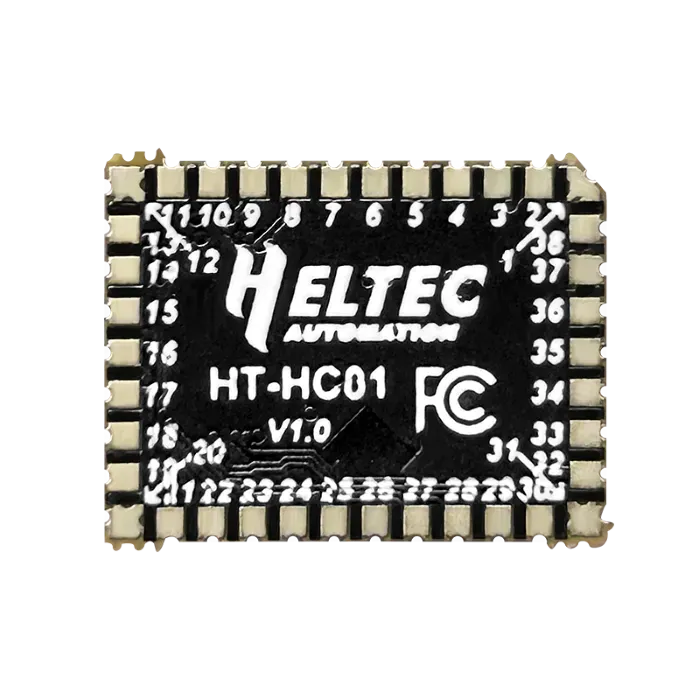

Pinbelegung
Höhepunkt
leistungsstarke Hardware
Abmessungen
Häufig gestellte Fragen
- Der Host sollte SDIO v2.0 mit SDIO-Taktfrequenzen von bis zu 50 MHz unterstützen. Langsamere Taktfrequenzen wirken sich auf den maximal erreichbaren Durchsatz aus.
- Mindestens 2 GPIOs werden als CMOS-Ausgang benötigt, um die RESET- und WAKE-Signale zu steuern. Wenn Energiesparmodus verwendet wird, ist ein dritter GPIO erforderlich, der als CMOS-Eingang eingestellt ist, um das BUSY-Signal vom Modul zu empfangen.
- Die SDIO-Daten- und Befehlsleitungen sollten gemäß der SDIO 2.0-Spezifikation mit 10k-100k Widerständen nach oben gezogen werden.
Bei der Auswahl eines CPU-Hosts zur Schnittstelle über SPI zum MM6108-MF08551-Modul sollten die folgenden Empfehlungen berücksichtigt werden, um den besten Durchsatz zu erzielen:
- Der Host sollte niveaugetriggerte Interrupts unterstützen.
- Der Host sollte den Vollduplex-SPI-Modus unterstützen.
- Der Host sollte DMA-unterstützte Transaktionen auf dem SPI-Bus unterstützen.
Alle ungenutzten digitalen IO-Pins müssen nach oben oder unten gezogen werden, um sicherzustellen, dass sie nicht schweben. Andernfalls führt dies zu einem höheren Leckstrom auf der VDDIO-Versorgung.
Dokumente & Ressourcen
- [Docs] — Benutzerhandbuch
- [Attachment] — Schaltplan
- [Attachment] — Datenblatt
- [Resource] — Verwandte Ressourcen
Packliste
Die Standard-Packliste ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| HC01 Modul | x1 |
