HELTEC Vision Master E213 ESP32-S3 E-Ink Display LoRa Meshtastic 868MHz
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 50€ in Deutschland!
HELTEC Vision Master E213 ESP32-S3 E-Ink Display LoRa Meshtastic 868MHz
Das Vision Master E213 (HT-VME213) ist ein vielseitiges E-Ink-Entwicklungskit mit mehreren drahtlosen Steuerungsmethoden. In Zusammenarbeit mit den von uns bereitgestellten Beispielprogrammen und Entwicklungswerkzeugen können Benutzer das Display über Bluetooth, Wi-Fi und LoRa steuern.

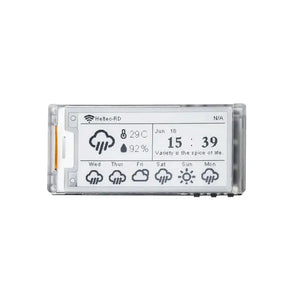

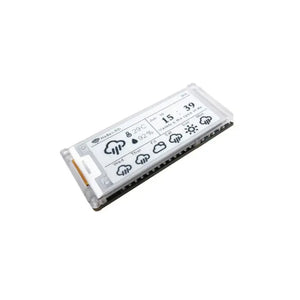

Dieses Board ist standardmäßig mit einem 2,13 Zoll großen Schwarz-Weiß-E-Ink-Display ausgestattet, das nach einem Stromausfall 180 Tage lang kontinuierlich angezeigt werden kann. Es ist kompatibel mit Arduino, PlatformIO, MicroPython und anderen Entwicklungsframeworks und kann zur Entwicklung von Anwendungen wie elektronischen Etiketten und Ausweisen verwendet werden. Es ist auch möglich, Open-Source-Projekte wie Meshtastic auszuführen.
Hauptmerkmale
- ESP32-S3R8 MCU, unterstützt Wi-Fi und BLE
- LoRa-Modul optional, kompatibel mit Meshtastic
- Niedriger Stromverbrauch, 20µA im Tiefschlafmodus, kontinuierliche Anzeige für 180 Tage nach Stromausfall
- Onboard SH1.25-2 Batterieanschluss, integriertes Lithium-Batterie-Managementsystem (Lade- und Entladeverwaltung, Überladeschutz, Batteriestandserkennung, automatische USB/Batterie-Umschaltung)
- Onboard 2,13 Zoll 250 × 122 Pixel Display, unterstützt teilweise Aktualisierung
- Lagerbedingungen: -25 ~ 70°C, ≤45% relative Luftfeuchtigkeit
- Optimale Betriebsbedingungen: 0~50°C, 55±10% relative Luftfeuchtigkeit
- 2×SH2.0-4P Sensorschnittstelle, perfekt kompatibel mit QuickLink-Serie Sensoren
- Kompatibel mit Arduino, wir stellen Entwicklungsframeworks und Bibliotheken bereit
Technische Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Hauptchip | ESP32-S3R8 |
| LoRa-Node-Chip | SX1262 |
| Frequenz | 470~510 MHz, 863~928 MHz |
| Max. Sendeleistung | 21±1 dBm |
| Max. Empfangsempfindlichkeit | -136 dBm@SF12 BW=125KHz |
| WLAN | 802.11 b/g/n, bis zu 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Hardware-Ressourcen | 6×ADC_1, 1×ADC_2, 6×Touch, 8M×PSRAM, 3×UART; 2×I2C; 2×SPI, etc. |
| Speicher | 384 KB ROM; 512 KB SRAM; 16 KB RTC SRAM; 16 MB SiP Flash |
| Schnittstellen | Type-C USB; 2×1,25 Lithium-Batterieanschluss; LoRa ANT (IPEX1.0); Wi-Fi ANT (IPEX1.0); 2×18×2,54 Header Pin; 2×SH2.0-4P Sensorschnittstelle |
| Batterie | 3,7V Lithium-Batterie Stromversorgung und Aufladung |
| Betriebstemperatur | -20 ~ 70°C |
| Abmessungen | 66,75 × 30,41 × 10 mm |
| Display | 2,13 Zoll Schwarz-Weiß E-Ink-Display |
Beschreibung
Pin-Belegung
Abmessungen
Besondere Highlights

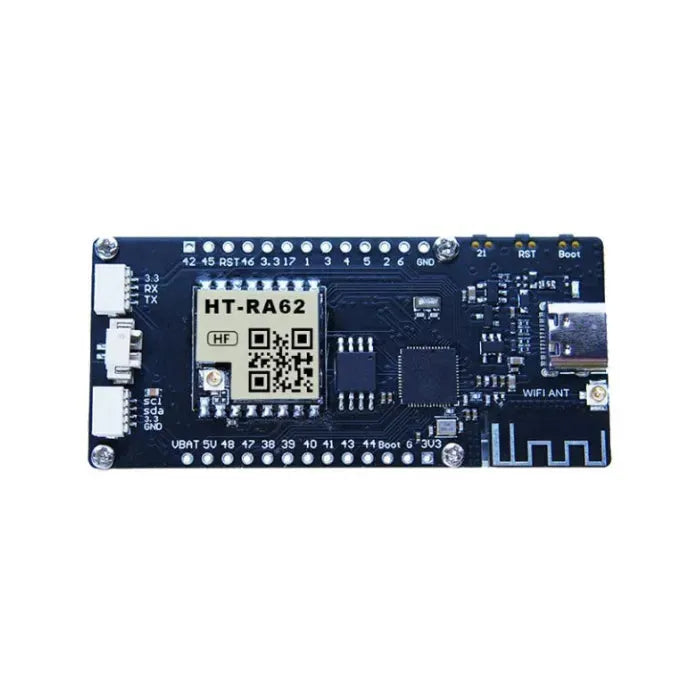

Hohe Erweiterbarkeit
Das Vision Master E213 verfügt über umfangreiche Pins und Hardware-Ressourcen, die Ihnen eine breite Erweiterung ermöglichen. Die SH2.0-4P-Schnittstelle kann direkt an die QuickLink-Serie Sensoren angeschlossen werden.

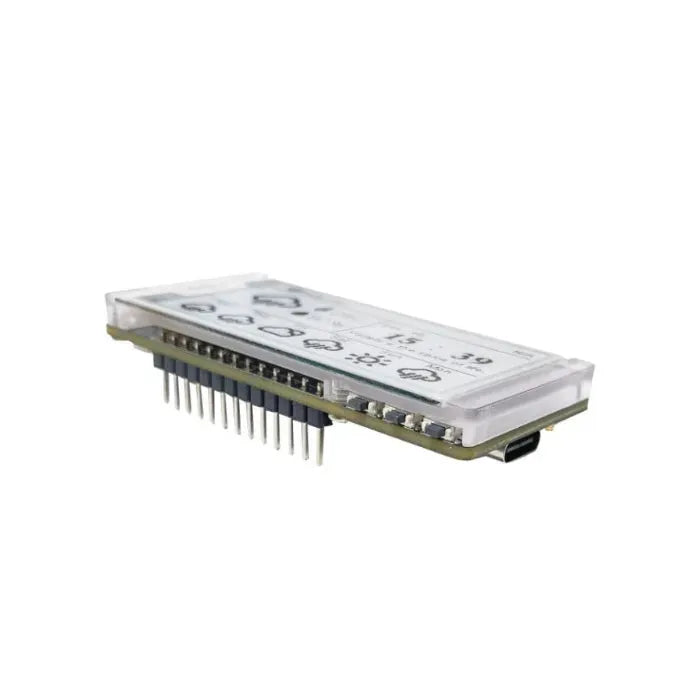

Kunststoff-Stützplatte
Zwischen der Leiterplatte und der Displayfrequenz ist eine transparente Kunststoff-Stützplattform installiert, die die elektronischen Komponenten auf der Platine schützen und die Wärmeableitungsfunktion der Platine verbessern kann.
LoRa-Modul ist optional
LoRa-Module sind optional und können viele Kosten einsparen, wenn Sie kein LoRa-Modul benötigen.
Häufig gestellte Fragen
Kann die Onboard-2,4-GHz-Antenne ersetzt werden?
Die 2,4-GHz-Antenne ist eine Federantenne, und es gibt keine zusätzliche Schnittstelle auf der Platine für 2,4-GHz-Funksignale.
Welche Entwicklungsmethoden werden unterstützt?
Das Board unterstützt Arduino, PlatformIO und MicroPython Entwicklungsumgebungen.
Was ist der Batterieanschlusstyp?
Das Board verwendet einen SH1.25-2P Batterieanschluss für 3,7V Lithium-Batterien.
Ich kann die serielle Schnittstelle nicht finden.
Stellen Sie sicher, dass Sie das richtige Board in der Arduino IDE ausgewählt haben und die USB-Treiber korrekt installiert sind.
Die serielle Schnittstelle existiert nicht.
Überprüfen Sie die USB-Verbindung und stellen Sie sicher, dass das Board eingeschaltet ist. Versuchen Sie, das USB-Kabel zu wechseln.
Wie starte ich das Entwicklungsboard?
Schließen Sie das Board über USB-C an Ihren Computer an oder verwenden Sie eine 3,7V Lithium-Batterie über den SH1.25-2P Anschluss.
Dokumentation und Ressourcen
- Ressource — Heltec ESP (ESP32 & ESP8266) Framework (inklusive LoRaWAN-Bibliothek)
- Anhang — Heltec ESP32 spezielle Bibliothek
- Anhang — Schaltplan
- Anhang — Datenblatt
- Anhang — E-Ink Datenblatt
- Ressource — Benutzerhandbuch und zugehörige Dokumente
- Ressource — Herunterladbare Ressourcen
Lieferumfang
Der Standard-Lieferumfang ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| HT-VME213 | ×1 |
| LoRa-Antenne (verfügbar, wenn LoRa ausgewählt) | ×1 |
| SH1.25-2P Batterieanschluss | ×1 |
| 2,54×13 Header Pin | ×2 |
