HELTEC MeshSolar, Li‑Ion BMS, BLE/LoRa Konnektivitäts‑Entwicklungsboard
MeshSolar ist eine integrierte Energieverwaltungs- und Kommunikationslösung, die für den Einsatz in energieeffizienten Outdoor-Geräten entwickelt wurde. Sie besteht aus einem BMS‑Power-Management-Board und einem BLE+LoRa Kommunikations‑Mainboard.
Das System bietet Solar‑MPPT‑Ladung, Multi‑Protokoll‑Schnellladung (unterstützt USB PD3.0 und 18–24 V DC‑Eingang), intelligentes Batteriemanagement (kompatibel mit 1–4 Zellen/Batteriepacks, mit Schutz vor Überladung, Tiefentladung, Kurzschluss und Übertemperatur sowie Balancing‑Funktion) sowie Dual‑Mode Bluetooth + LoRa Funkkommunikation (LoRa‑Reichweite bis zu 10 km bei 21 ± 1 dBm Sendeleistung).
Dank seines stromsparenden Designs, umfangreicher Hardware‑Erweiterungsschnittstellen (Unterstützung für Displays, GPS und universelle I/Os) und der nahtlosen Kompatibilität mit dem HT‑n5262M‑Modul (nRF52840 + SX1262) eignet sich MeshSolar ideal für Anwendungen mit hohem Energiebedarf oder langfristig stabiler Stromversorgung, wie z. B. solarbetriebene Systeme und Fernüberwachung. Zudem wird das Meshtastic‑Ökosystem vollständig unterstützt.
Hauptmerkmale
-
Unterstützt 1–4 Batterie‑Konfigurationen.
-
Umfassender Schutz vor Überladung, Tiefentladung, Kurzschluss und Übertemperatur.
-
Ausgeglichenes Laden für optimale Batterieleistung.
-
Mehrfach-Lademodi: 18–24 V Solar‑MPPT‑Ladung, USB‑PD3.0‑Schnellladung, 18–24 V externer DC‑Eingang.
-
Webbasierte Konfiguration der Lade‑/Entladeparameter.
-
LED‑Anzeige des Batteriestands.
-
One‑Touch‑Funktion zum Abschalten des Ausgangs.
-
Dual‑Mode Funkkommunikation: Bluetooth‑Konnektivität, LoRa‑Langstreckenkommunikation (bis zu 10 km Reichweite).
-
Erweiterungsschnittstellen für Displays, GPS und universelle I/Os.
-
Hervorragende Energieeffizienz im Niedrigstrombetrieb.
Allgemeine Spezifikationen
| Allgemeine Parameter | Beschreibung |
|---|---|
| BMS‑Chip | BQ4050, CN3795 |
| Hauptsteuerungsmodul | HT‑n5262M (nRF52840+SX1262) |
| Lagerbedingungen PCB | -30~80℃, 90% RH (nicht kondensierend) |
| Eingangsspannung | 18~24 V |
| Batterieladestrom | ≤1,5 A |
| Balancing | 4,2 V, 100 mA |
| Überspannungsschutz | 4,3 V |
| Überstromschutz | 2 A |
| Unterspannungsschutz | 2,5 V |
| Solar- & Pack-Schnittstelle | XT30 Buchse |
| Batteriezellen-Schnittstelle | PH2.0‑8P |
| NTC‑Schnittstelle | MX1.25‑8P |
| MCU‑Steuerboard‑Schnittstelle | PCIe M.2 |
| Abmessungen | 43 × 97 × 11 mm |
| MCU‑Stromaufnahme | Max. 500 mA |
| Anzahl verwalteter Batteriezellen | 1–4 Zellen |
| Batterietyp | Lithium‑Ionen, Lithium‑Eisenphosphat |
| USB‑Erweiterungsschnittstelle | USB Typ‑C |
| Erweiterungsschnittstelle | Display: MX1.25‑9P, GNSS: MX1.25‑8P |
HT‑N5262M Spezifikationen
| Hauptcontroller‑Parameter | Beschreibung |
|---|---|
| MCU | nRF52840 |
| LoRa‑Chip | SX1262 |
| Speicher | 1M ROM; 256KB SRAM |
| Bluetooth | Bluetooth 5, Bluetooth Mesh, BLE |
| Hardware‑Ressourcen | 3×SPI, 2×I2C, 2×UART, 4×PWM, QPSI, I2S, PDM, QDEC usw. |
| Abmessungen | 30 × 20 × 3,2 mm |
| Betriebsumgebung | -40~85℃, 90 % RH (nicht kondensierend) |
| Stromversorgung | 3,3 V |
| Schnittstellen | 2×IPEX1.0 (Antenne), M.2 |
Beschreibung
Komponenten
Abmessungen
Weitere Details:MeshSolar/demension
Dokumente & Ressourcen
[Tool] BMS Setting Page
[Attachment] —HT-N5262M Schematic
[Resource] —Heltec nRF52840 Framework
[Attachment] —Resource Station
[Attachment] — Datasheet

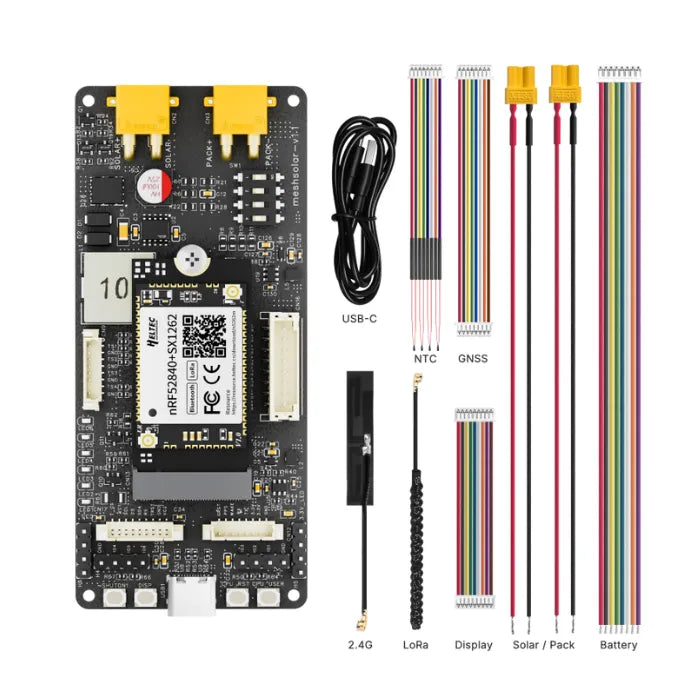

Verpackungsliste
Die Standard‑Verpackungsliste (ohne Auswahl zusätzlicher Zubehörteile) ist wie folgt:
| Artikel | Menge |
|---|---|
| MeshSolar | ×1 |
| NTC‑Widerstand | ×1 |
| USB‑Kabel | ×1 |
| Batterieschnittstelle 8P‑PH2.0 Ein‑Kopf‑Kabel | ×1 |
| XT30‑Schnittstellenkabel | ×2 |
| 2,4G FPC‑Antenne | ×1 |
| LoRa „Caterpillar“‑Antenne | ×1 |
| MX1.25‑8P Doppelkopf‑Adapterkabel für GPS | ×1 |
| MX1.25‑9P Doppelkopf‑Adapterkabel für Display‑Erweiterung | ×1 |
| PD3.0 (20V) Adapter | ×1 |
