HELTEC Mesh Node 5262M nRF52840 SX1262 LoRa Bluetooth Modul 868Mhz

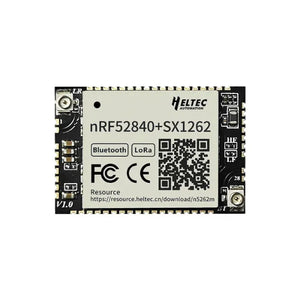

Das Mesh Node 5262M ist ein leistungsstarkes Modul, das auf dem nRF52840 und SX1262 basiert und sowohl Bluetooth- als auch LoRa-Kommunikationsmodi unterstützt. Es bietet eine umfangreiche Auswahl an Pins und Schnittstellen und verfügt über ein kompaktes 1,27-mm-Pitch-Stamp-Hole-Design, das eine einfache Integration in Ihre Leiterplatte ermöglicht. Mit hervorragenden Langstreckenkommunikationsfähigkeiten, hoher Erweiterbarkeit und stromsparendem Design eignet es sich hervorragend für vielfältige Anwendungsszenarien wie Smart Cities, landwirtschaftliche Überwachung, Logistik-Tracking und mehr. Es kann über Arduino IDE, PlatformIO oder MicroPython programmiert werden. Sie können es direkt für LoRa/LoRaWAN-Entwicklung mit dem Heltec nRF52 Framework und Bibliotheken verwenden oder Open-Source-Projekte wie Meshtastic ausführen.
Hauptmerkmale
- nRF52840 (Bluetooth) + SX1262 (LoRa)
- 1,27 mm Pitch Stamp-Hole-Design für kompakte und einfache Integration
- Umfangreiche Pins und Schnittstellen
- Große Übertragungsreichweite, bis zu 3-10 km in offenen Umgebungen (abhängig von Umgebung und Störungen)
- IPEX1.0-Antennenanschluss bietet eine flexible und effiziente Integrationslösung
- Niedriger Stromverbrauch, 9 µA im Tiefschlafmodus
- Betriebsbedingungen: -40~85°C, 90% relative Luftfeuchtigkeit (nicht kondensierend)
- Kompatibel mit Arduino-IDE, PlatformIO und MicroPython, wir stellen Arduino-Entwicklungsframeworks und Bibliotheken bereit
Technische Spezifikationen
| Parameter | Beschreibung |
|---|---|
| MCU | nRF52840 |
| LoRa-Chip | SX1262 |
| Speicher | 1 MB ROM; 256 KB SRAM |
| Bluetooth | Bluetooth 5, Bluetooth Mesh, BLE |
| Betriebstemperatur | -40~85°C |
| Betriebsfeuchtigkeit | 90% (nicht kondensierend) |
| Stromversorgung | 3,3V |
| Hardware-Ressourcen | 3×SPI, 2×I2C, 2×UART, 4×PWM, QPSI, I2S, PDM, QDEC, etc. |
| Schnittstellen | 2×ANT (IPEX1.0), 54×1,27 Stamp-Hole-Pin-Header |
| Abmessungen | 30×20×3,2 mm |
Beschreibung

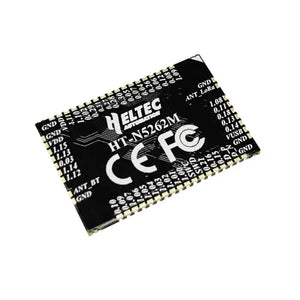

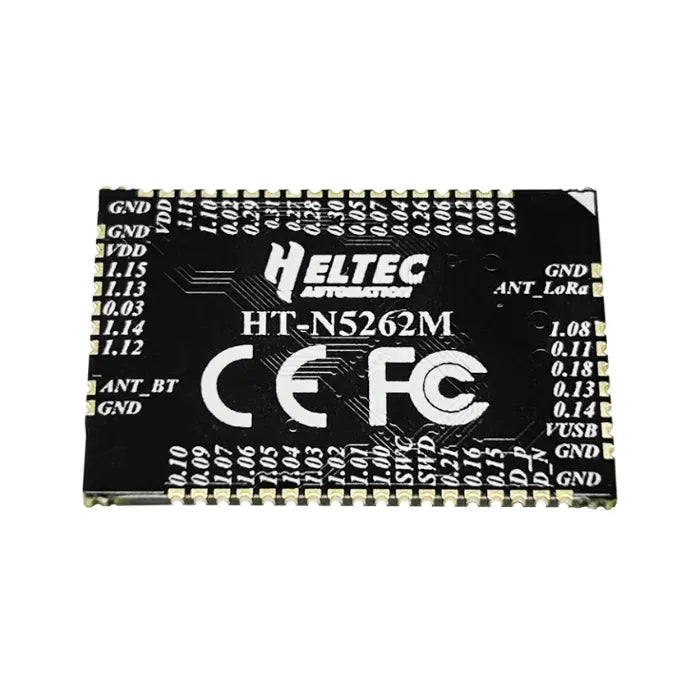

Pin-Belegung
Besondere Highlights
Leistungsstarke Kommunikationsfähigkeit
- Basierend auf nRF52840 und SX1262
- Unterstützt LoRa und Bluetooth
Leistungsstarke Hardware-Unterstützung
- Bietet eine umfangreiche Auswahl an Pins und Schnittstellen
- 1,27-mm-Pitch-Stamp-Hole-Design macht es kompakt und einfach in Ihre Leiterplatte zu integrieren
Abmessungen
Häufig gestellte Fragen
Definition der Pins?
Bezüglich SPI, I2C, UART, QPSI, I2S, PDM, QDEC: Jeder IO-Pin ist mit IO_MUX-Funktionalität vorkonfiguriert, was bedeutet, dass Sie jeden GPIO als Peripherie-Pin verwenden können. Sie müssen diese Pins nur in Ihrem SDK definieren. Es ist jedoch wichtig zu beachten, dass die Verwendung eines Pins andere Funktionen beeinträchtigen kann, die mit diesem Pin verbunden sind.
Welche Entwicklungsmethoden werden unterstützt?
Das Modul unterstützt Arduino-IDE, PlatformIO und MicroPython Entwicklungsumgebungen.
Über welche Pins unterstützt HT-N5262M die Ausgabe von PWM-Signalen?
Dank der IO_MUX-Funktionalität können Sie PWM-Signale über beliebige GPIO-Pins ausgeben, indem Sie diese in Ihrem Code entsprechend konfigurieren.
Dokumentation und Ressourcen
- Dokumente — Benutzerhandbuch
- Ressource — Heltec nRF52 Framework und Bibliothek
- Ressource — SnapEmu IoT-Plattform
- Anhang — Schaltplan
- Anhang — Referenzdesign
- Anhang — Datenblatt
- Ressource — Zugehörige Ressourcen
Lieferumfang
Der Standard-Lieferumfang ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| Mesh Node 5262M Modul | ×1 |
