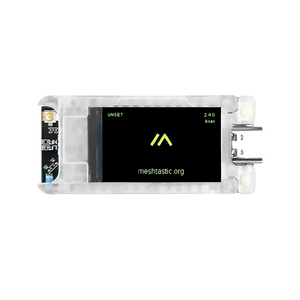

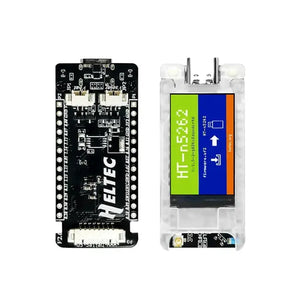

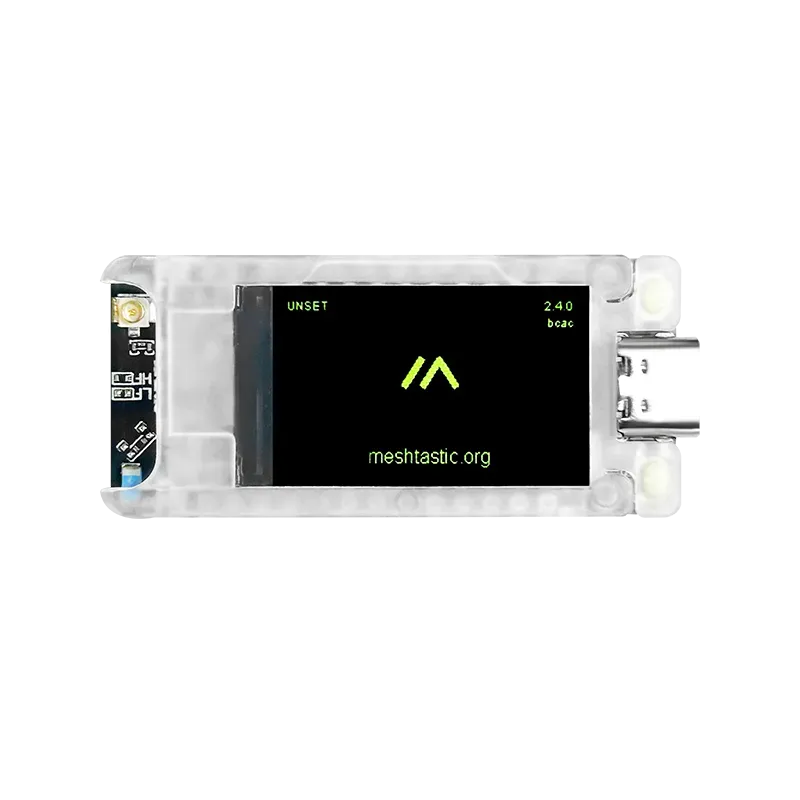

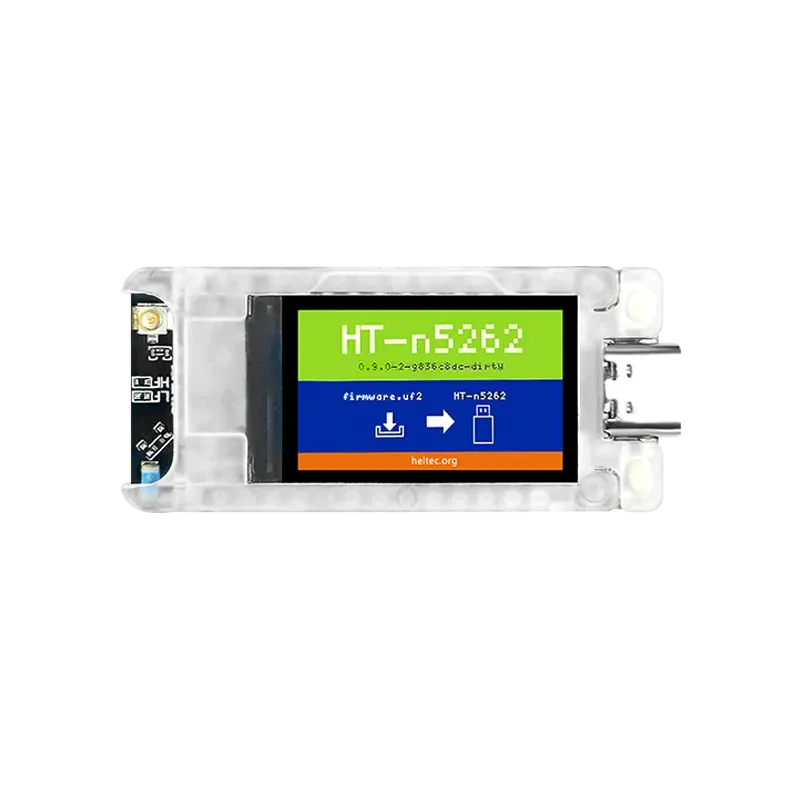

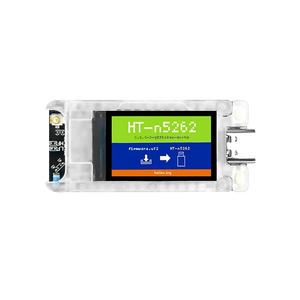

HELTEC Mesh-Knoten T114 V2 nRF52840 SX1262 GPS Meshtastic LoRaWAN 868Mhz
Der HELTEC Mesh Node T114 V2 ist ein stromsparendes Entwicklungsboard basierend auf dem nRF52840 und SX1262, das sowohl LoRa als auch Bluetooth 5.0 unterstützt. Für Vielseitigkeit konzipiert, integriert es verschiedene Stromschnittstellen (5V USB, Lithiumbatterie und Solarpanel), ein optionales 1,14-Zoll-TFT-Display und GPS-Modulunterstützung und bietet leistungsstarke Langstreckenkommunikation, hervorragende Skalierbarkeit und ein energiesparendes Design. Dieses Board ist perfekt für Meshtastic, LoRaWAN und die allgemeine IoT-Entwicklung.
Nutzen Sie die Heltec nRF52-Entwicklungsumgebung und Bibliotheken, um schnell mit Ihren LoRa/LoRaWAN Projekten zu starten oder verwenden Sie es als Plattform für andere Open-Source-Initiativen wie Meshtastic.
Wesentliche Verbesserungen in Rev2.0:
- Verbesserte RF-Leistung: Die Leiterplatte wurde von 4 auf 6 Schichten aufgerüstet und bietet eine vollständigere Massefläche für den RF-Bereich und den Quarzoszillator.
- Verbesserte Signalqualität: Die Schaltung verwendet jetzt ein Immersionsgold-Verfahren, das die Signalübertragung verbessert.
- Optimiertes Layout: Die Bauteilanordnung und das RF-Pfad-Design wurden für die sechsschichtige Platinenstruktur optimiert.
- Reduzierte Störungen: Die Ausrichtung der 2,4-GHz-Bluetooth-Antenne und der IPEX-LoRa-Antennen-Schnittstelle wurde angepasst, um die Trennung zu erhöhen und Störungen zu minimieren.
- Stabile lange Datenpakete: Der Hochfrequenz- Mesh Node T114 kann jetzt zuverlässig lange Datenpakete im "Long_Fast"-Kanal von Meshtastic senden.
Hauptmerkmale
- Duale Konnektivität: MCU nRF52840 (Bluetooth), LoRa Chipsatz SX1262.
- Optionale Anzeige: Leistungsstarke Anzeige mit einem integrierten 1,14-Zoll-TFT-LCD-Display (135(H)RGB x240(V) Punkte, bis zu 262k Farben).
- Ultra-niedriger Stromverbrauch: Tiefschlafmodus mit nur 11 uA Verbrauch.
- Großer Betriebstemperaturbereich: Geeignet für Umgebungen von -20 ~ 70℃, 90%RH (nicht kondensierend).
- Robust Interface: Type-C USB-Schnittstelle mit Spannungsregler, ESD-Schutz, Kurzschlussschutz und RF-Abschirmung.
- Arduino Compatibility: Kompatibel mit der Arduino IDE; Heltec bietet umfassende Entwicklungsframeworks und Bibliotheken.
- Flexible Power Options: 1.25*2P LiPo-Anschluss, 1.25*2P Solarpanel-Anschluss.

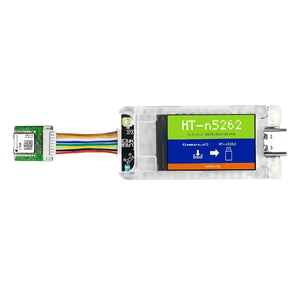

- GNSS Ready: 1.25*8P GNSS-Modulanschluss für GPS-Integration.
Spezifikationen
| Parameter | Beschreibung |
|---|---|
| MCU | nRF52840 |
| LoRa Node Chip | SX1262 |
| Frequenz | 470~510MHz; 863~870MHz; 902~928MHZ. |
| Max. Sendeleistung | 21±1dBm |
| Max. Empfangsempfindlichkeit | -135dBm@SF12 BW=125KHz |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Hardware-Ressource | USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC usw. |
| Speicher | 1M ROM, 256KB SRAM |
| Schnittstelle | Type-C USB, 2*1,25 Lithiumbatterieanschluss, 2*1,25 Solarpanelanschluss, LoRa ANT (IPEX1.0), 8*1,25 GPS-Modulanschluss, 2*13*2,54 Header-Pin |
| Batterie | 3~4,2V Batterieversorgung und Laden. |
| Betriebstemperatur | -20 ~ 70 ℃ |
| Abmessungen | 50.80*22.86mm |
| Elektrische Eigenschaften | Tiefschlaf: ~11uA; Tracker-Modus Schlaf: ~22uA; GPS AUS, TFT AUS: ~9mA; GPS AUS, TFT AN: ~20mA; GPS AN, TFT AN: ~51mA |
| Anzeige | Onboard 1,14 Zoll TFT-LCD-Display |
Highlights
-
Hochgradig erweiterbar: Integriert mehrere Stromschnittstellen: 5V USB, Lithiumbatterie, Solarpanel. Bietet zahlreiche Pins und Hardware-Ressourcen.
-
Niedriger Stromverbrauch: Im Meshtastic Niedrigstrommodus beträgt der Strom nur 23uA. Im LoRaWAN Tiefschlafmodus beträgt der Strom nur 11uA.
-
Leistungsstarke Kommunikationsfähigkeit: Unterstützt LoRa und Bluetooth 5.0. Bietet ein optionales 1,14-Zoll-TFT-Display und GPS-Modul.
-
Schutzdesign: Eine transparente Kunststoffstützplattform ist zwischen der Leiterplatte und dem Monitor installiert, um Bauteile zu schützen und Wärme abzuleiten.

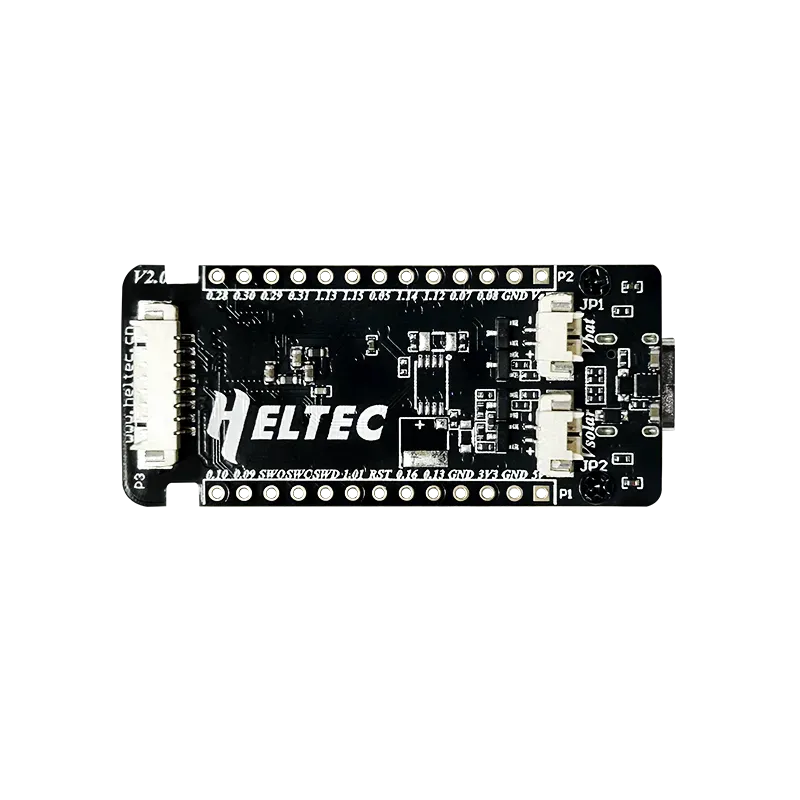

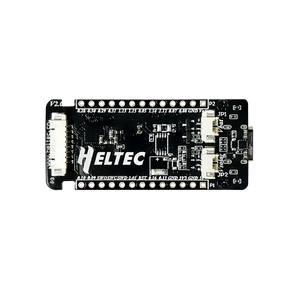

Pin Map
Abmessung
FAQ
- Kann die an Bord befindliche 2,4-GHz-Antenne ersetzt werden? Die 2,4-GHz-Antenne ist eine mehrlagige Keramikantenne für Bluetooth-Kommunikation und kann nicht ersetzt werden.
-
Welche Entwicklungsmethoden werden unterstützt?
- Arduino
- PlatformIO
Neben der Meshtastic Unterstützung haben wir auch ein vollständiges LoRaWAN-Protokoll im nRF52 Arduino Framework entwickelt.
- Welcher Batteriestekker-Typ ist es? Diesen Steckertyp finden Sie, indem Sie nach „SH1.25 x 2“ suchen.
- Was ist die maximale Batteriekapazität, die vom Standardgehäuse unterstützt wird?Die maximale Kapazität des Gehäuses für Batterien beträgt 42 * 28*11mm, und die Standardgröße der 3,7V Lithiumbatterie ist 40 * 25*10mm
- Wie gelangt man bei der bildschirmlosen Version des Mesh Node 114 in Meshtastic? Laden Sie einfach die bildschirmlose Version der Firmware herunter und geben Sie das Passwort 123456 ein.
- Was ist der akzeptable Batteriebereich für das an den Mesh Node 114 angeschlossene Solarpanel?5V~6,5V, es wird empfohlen, Solarpanels mit einer Spannung von etwa 5V anzuschließen.
-
Bezüglich des Problems mit dem Senden langer Zeichen:
Vor Kurzem meldete ein Kunde, dass einige der Mesh Node T114 als Meshtastic-Gerät funktionieren und versuchen, lange Zeichenketten (>50 Zeichen) NUR im Long-Fast-Modus (SF11, 250K BW) zu senden, wobei das Senden von Nachrichten manchmal fehlschlagen kann.
- Für eine detaillierte Beschreibung dieses Themas verweisen wir auf diesen Link:
https://github.com/meshtastic/firmware/issues/4723#issuecomment-2369336696
- Für einen detaillierten Bericht, Heltec-Lösung und Entschädigung zu diesem Thema verweisen wir auf diesen Link
https://github.com/meshtastic/firmware/issues/4723#issuecomment-2404889735
-
Gibt es bei der 433MHz- und 470MHz-Version ein Problem beim Senden langer Zeichen?
Mit unseren detaillierten und langanhaltenden Tests gibt es KEIN Problem bei der Übertragung langer Pakete in den Versionen 433MHz und 470MHz, daher sind sie nicht in der Entschädigungsliste enthalten.
Aber als Reaktion auf die Nachfrage der Nutzer nach den Hardware-V2-Versionen 433 und 470 debuggen unsere Ingenieure die entsprechende Hardware. Sie wird bald veröffentlicht.
Resource
-
[Docs] — Benutzerhandbuch
-
[Resource] —Heltec nRF52 Framework und Lib
-
[Resource] —SnapEmu IoT Plattform
-
[Attachment] — V1.x Schaltplan
-
[Attachment] — V2.x Schaltplan
-
[Attachment] — Datenblatt
-
[Attachment] — TFT-LCD Datenblatt
-
[Resource] — Verwandte Ressourcen
Packliste
Die Standard-Packliste (ohne optionale Zubehörteile) beinhaltet:
| Artikel | Menge |
|---|---|
| Mesh Node T114 | x1 |
| LoRa Antenne | x1 |
| SH1.25×2 Batterieanschluss | x2 |
| 2,54 *13 Header-Pin | x2 |

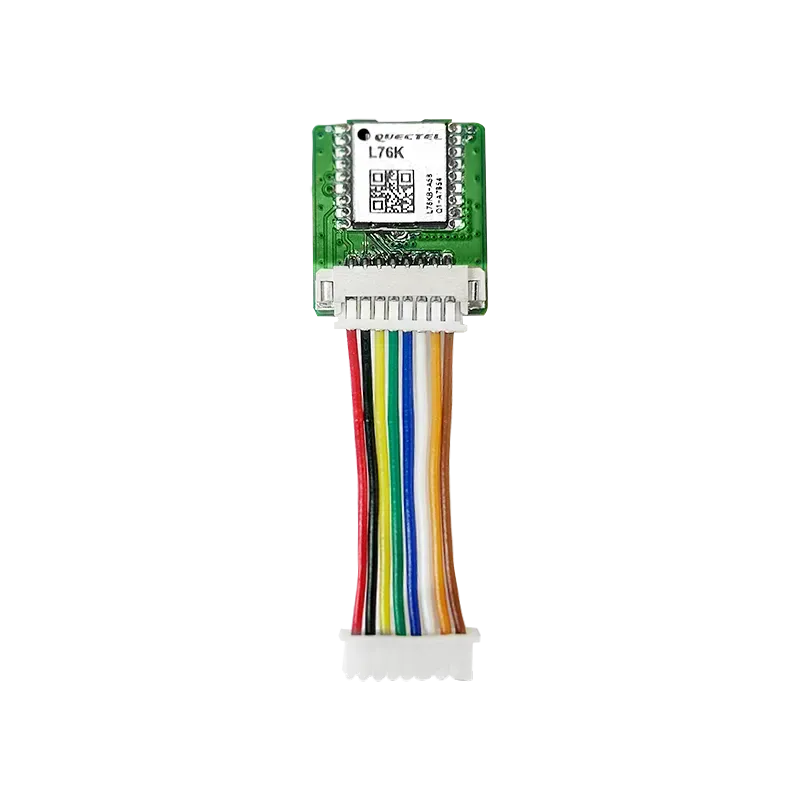

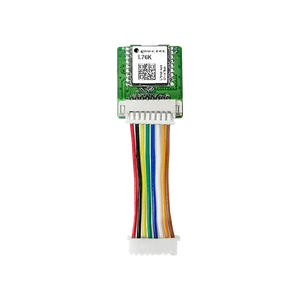

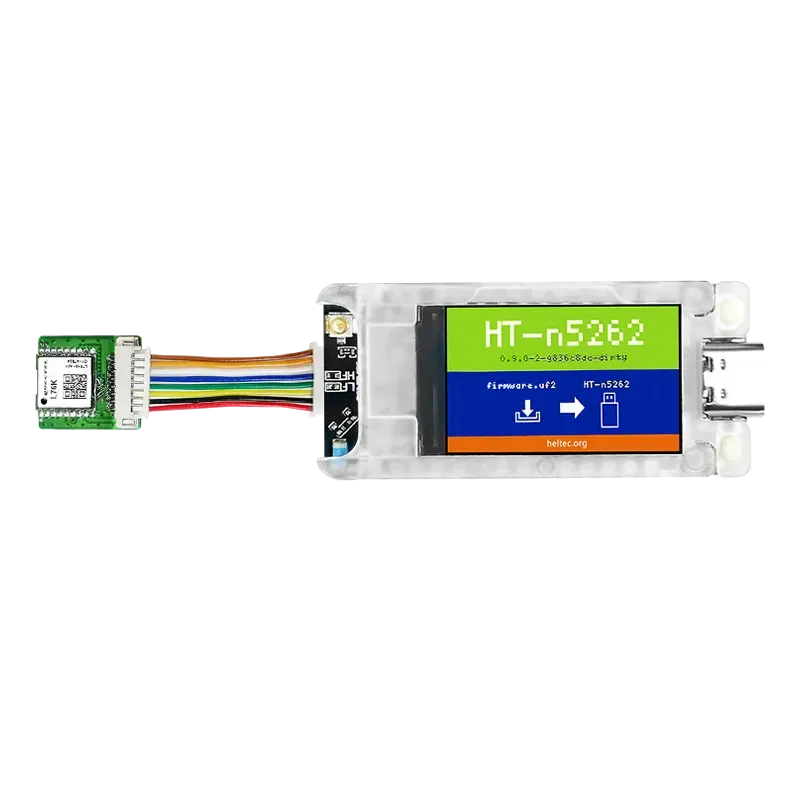

| L76K GNSS (GPS) | x1 |
