HELTEC Wireless Tracker ESP32S3 SX1262 GPS Meshtastic LoRaWAN 868Mhz

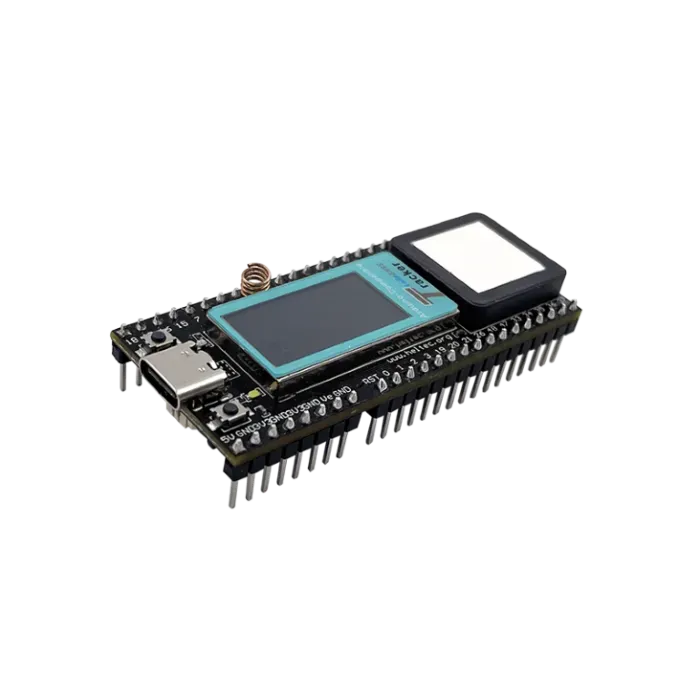

Der Wireless Tracker ist ein kompaktes Entwicklungskit auf Basis des ESP32-S3FN8, das den SX1262 LoRa-Funktransceiver und den UC6580 GNSS-Chipsatz zur energieeffizienten drahtlosen Kommunikation mit Mehrsatelliten-Positionierung integriert. Mit Unterstützung für Wi-Fi, Bluetooth und LoRa eignet es sich ideal für Meshtastic-Mesh-Netzwerke und IoT-Anwendungen. Das integrierte 0,96-Zoll-LCD-Display liefert Echtzeit-Statusfeedback und Systemdiagnosedaten. Durch L1+L5/L2-Dualfrequenz-GNSS (kompatibel mit GPS, GLONASS, BDS, Galileo, NAVIC und QZSS) ist es prädestiniert für Asset-Tracking, Fahrradnavigation, Tierüberwachung und Kindersicherungssysteme. Ausgestattet mit USB Type-C-Schnittstelle, integriertem Lithium-Batteriemanagement und voller Arduino-IDE-Kompatibilität bietet es eine einsteigerfreundliche, leistungsstarke Plattform für Meshtastic-GPS-Knoten und maßgeschneiderte LoRa-Energiesparlösungen.
Eigenschaften

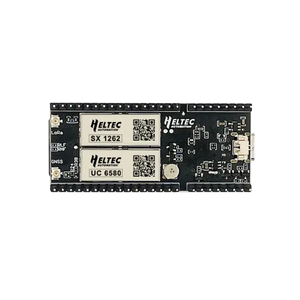

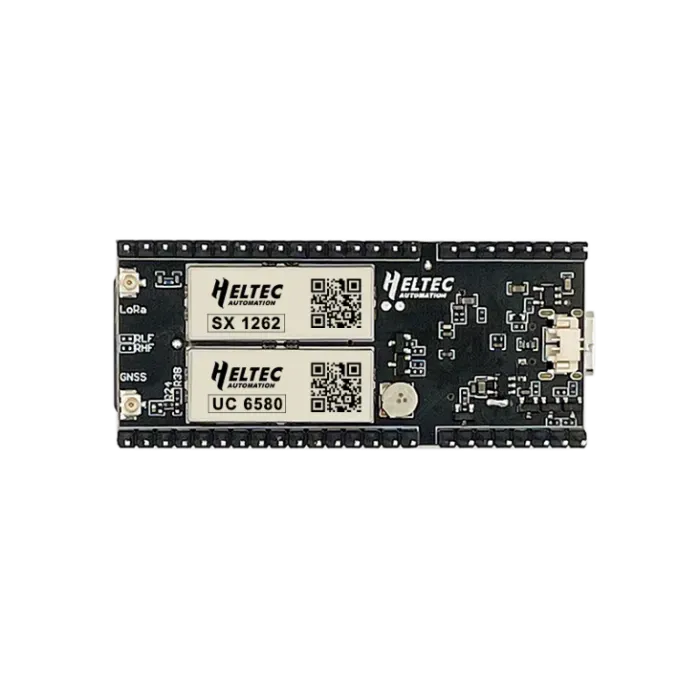

🧠 ESP32-S3FN8 + SX1262 + UC6580 Chipsatz — unterstützt Wi-Fi, LoRa, Bluetooth und GNSS
🔋 Ultra-niedrigstrom Dualfrequenz-GNSS-Design, basierend auf fortschrittlicher 22nm-Technologie
🛰️ Unterstützt L1 + L5/L2 Dualband-Positionierung, kompatibel mit GPS, GLONASS, BDS, Galileo, NAVIC und QZSS
🔌 USB Type-C Schnittstelle mit integrierter Spannungsregelung, ESD-Schutz, Kurzschlussschutz und RF-Abschirmung
🔋 Integriertes Batteriemanagement über SH1.25-2 Schnittstelle: Laden, Überladeschutz, Spannungserkennung und automatische Stromumschaltung
📶 Wird mit einer 2,4GHz Federantenne für Wi-Fi/Bluetooth + IPEX (U.FL)-Anschlüssen für externe LoRa/GNSS Antennen geliefert
📟 0,96" 160×80 LCD-Display für Echtzeit-Debugging-Informationen, Batteriestatus und mehr
🛠️ Vollständig kompatibel mit der Arduino IDE für flexible Entwicklung
Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Master Chip | ESP32-S3FN8 (Xtensa®32-bit lx7 Dual-Core-Prozessor) |
| LoRa Chipset | SX1262 |
| GNSS Chipset | UC6580 |
| Frequenz | 470~510MHz, 863~928MHz |
| Max. Sendeleistung | 21±1dBm |
| Max. Empfangsempfindlichkeit | -134dBm |
| Wi-Fi | 802.11 b/g/n, bis zu 150Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth Mesh |
| Hardware [Resource] | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; usw. |
| Schnittstelle | Type-C USB; 2*1,25 Lithiumbatterie-Schnittstelle; LoRa ANT(IPEX1.0); 2*18*2,54 Header Pin |
| Batterie | 3,7V Lithiumbatterie Stromversorgung und Laden |
| Betriebstemperatur | -20 ~ 70 ℃ |
| Abmessungen | 65.48 * 28.06* 13.52mm |

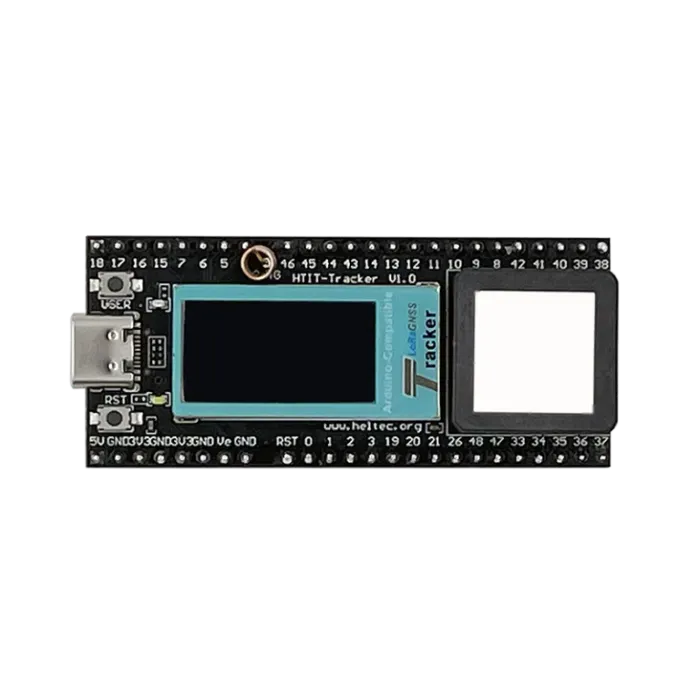

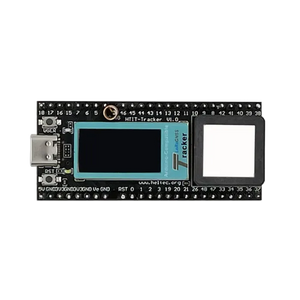

Pinbelegung
Hauptmerkmale
Onboard-LCD-Display
- Bestätigen Sie Ihre Hardwareversion, V1.1 hat den Power-Control-Pin des GNSS-Chips geändert (GPIO 3 ist auf HIGH gesetzt). Bitte überprüfen Sie sorgfältig das [Resource] oder beziehen Sie sich auf das Beispielprogramm der entsprechenden Hardwareversion.
- GNSS benötigt offene Außenbereiche oder versuchen Sie es mit einer externen Antenne.
Stellen Sie sich vor, Sie möchten die Feuchtigkeit in Ihrem Feld messen. Obwohl es nicht weit von Ihrem Haus entfernt ist, hat es wahrscheinlich keine Wi-Fi-Abdeckung. Sie können also einen Sensorknoten mit einem ESP32 und einem Feuchtigkeitssensor bauen, der die Feuchtigkeitswerte ein- oder zweimal täglich an einen anderen ESP32 über LoRa sendet. Der spätere ESP32 hat Zugang zu Wi-Fi und kann einen Webserver betreiben, der die Feuchtigkeitswerte anzeigt. Dies ist nur ein Beispiel, das veranschaulicht, wie Sie die LoRa-Technologie in Ihren ESP32-Projekten nutzen können.
Dieses Problem wurde im letzten Update gut gelöst. Die Firmware erkennt automatisch die Geräteversion und deren Betrieb.
Docs & [Resource]
- [Resource] — Heltec ESP32 Framework- und Bibliotheksinstallation
- [Resource] — Hardware-Update-Protokolle
- [Resource] —Datenblatt
- [Resource] —Schaltplan
- [Resource] —Benutzerhandbuch
- [Resource] — Heltec LoRaWAN Testserver basierend auf SnapEmu
Packliste
Die Standard-Packliste ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| Drahtloser Tracker | x1 |
| LoRa Antenne | x1 |
| SH1.25×2 Batterieanschluss | x1 |
| Pin Header | x2 |
