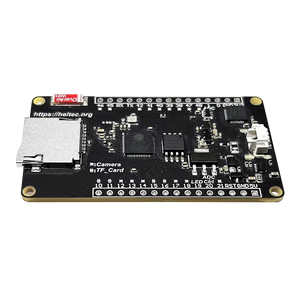

HELTEC ESP32 Wi-Fi HaLow Kamera Entwicklungsboard CP2102

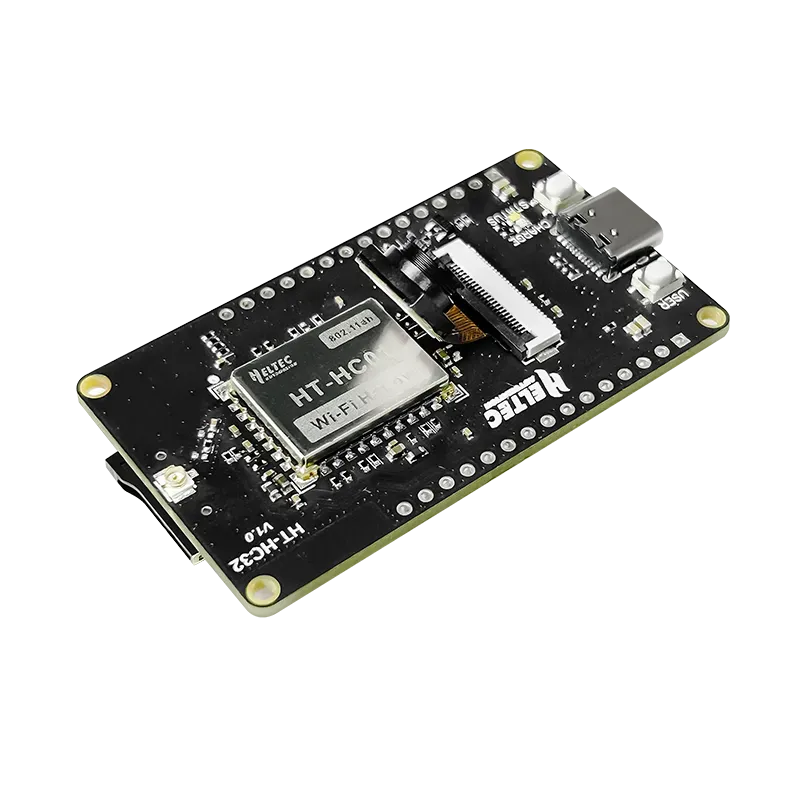

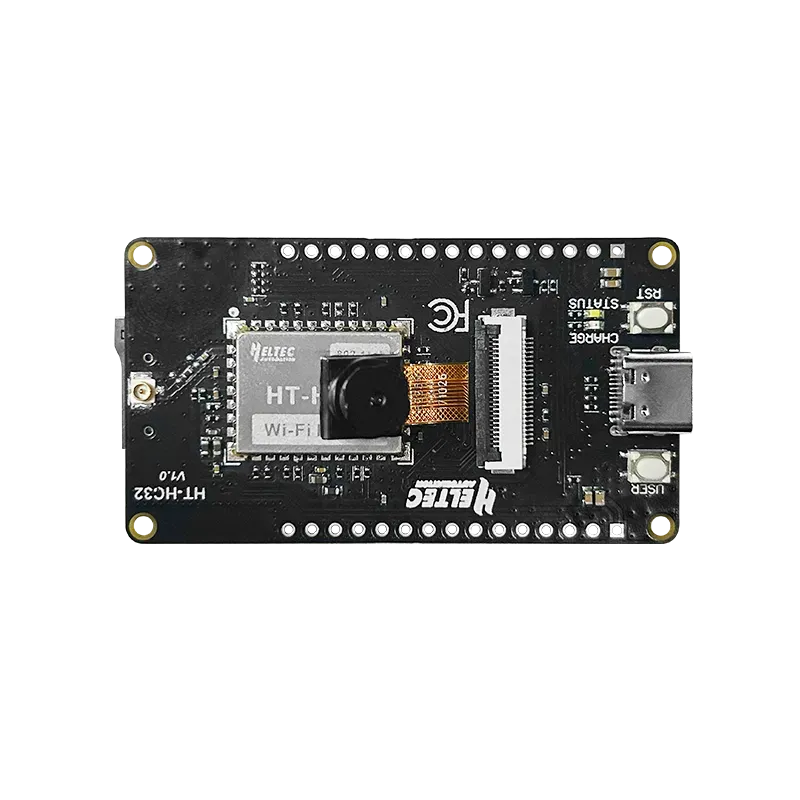

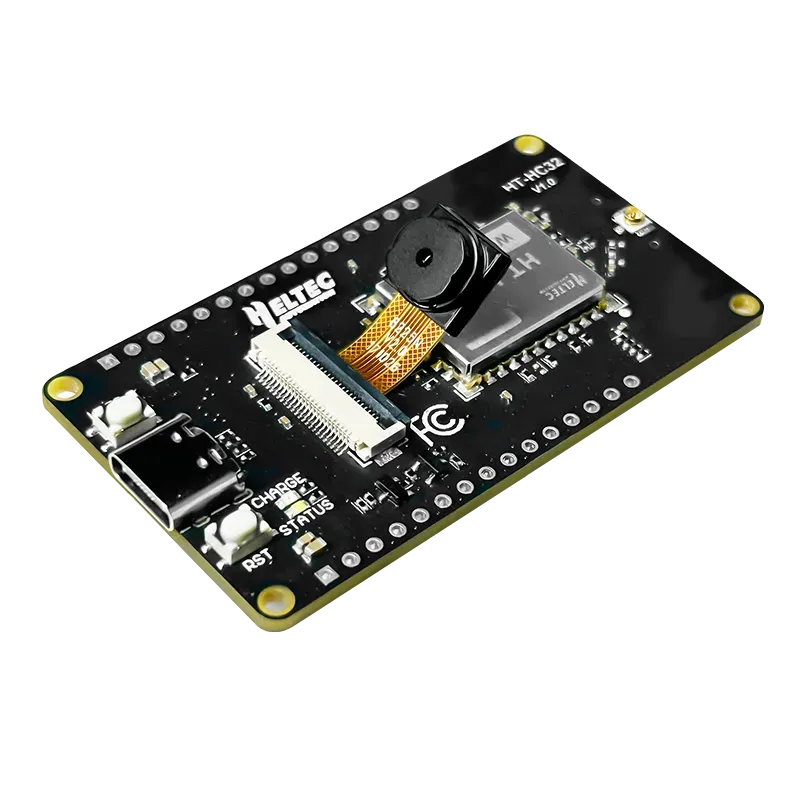

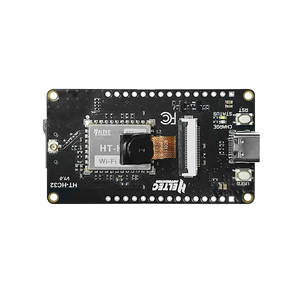

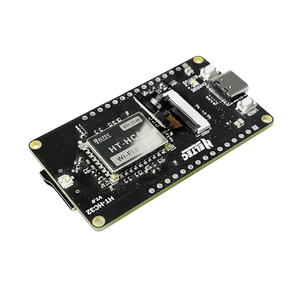

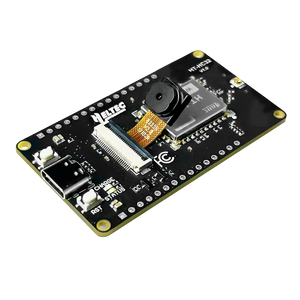

as HT-HC32 Entwicklungsboard kombiniert den leistungsstarken ESP32-S3 Mikrocontroller mit dem HT-HC01 Wi-Fi HaLow Modul und bietet langstreckenfähige, schnelle drahtlose Kommunikation über 1–2 km bei Geschwindigkeiten bis zu 32 Mbps, ideal für IoT-Anwendungen, die zuverlässige Konnektivität über größere Entfernungen erfordern, beispielsweise in smarten Häusern, industrieller Automatisierung oder Fernüberwachung. Das System überzeugt durch niedrigen Energieverbrauch, robuste Signalpenetration und Unterstützung für Wi‑Fi HaLow, Bluetooth und Wi‑Fi, wodurch Effizienz, Reichweite und Konnektivität hohen Anforderungen gerecht werden; der integrierte SD-Kartensteckplatz ermöglicht lokale Datenspeicherung und die Type-C-USB-Schnittstelle mit Schutzfunktionen wie Spannungsregelung und Kurzschlussschutz erhöht die Betriebssicherheit signifikant.
Zusätzlich integriert das Board eine 200-Pixel-Weitwinkelkamera mit fortschrittlichen Bildverarbeitungsfunktionen wie automatischer Belichtungs- und Verstärkungsregelung, Bildskalierung und Kompression, was es zu einer leistungsstarken Plattform für Edge-KI, Überwachungssysteme und datengestützte Automatisierungslösungen macht. Die umfassende Multifunktionalität ermöglicht nahtlose Edge-Computing-Anwendungen, Echtzeitdatenanalysen und zuverlässige Fernüberwachung in etlichen Anwendungsbereichen, von smarten Heimsystemen bis hin zur industriellen Automatisierung.
Dieses All-in-One-Board bietet damit eine zukunftssichere Lösung für vernetzte Infrastruktur, sichere Konnektivität, leistungsstarke Bildverarbeitung und robuste Speicher- sowie Schnittstellenoptionen — ideal für IoT-Architekturen, die maximale Reichweite, Stabilität und Effizienz erfordern.
Hauptmerkmale
- Der MCU ist der ESP32-S3, und das Wi-Fi HaLow-Modul ist HT-HC01.
- Lange Übertragungsreichweite, bis zu über 1~2 km.
- Schnelle Übertragungsgeschwindigkeit, maximal 32 Mbps.
- Niedriger Stromverbrauch mit starker Durchdringung.

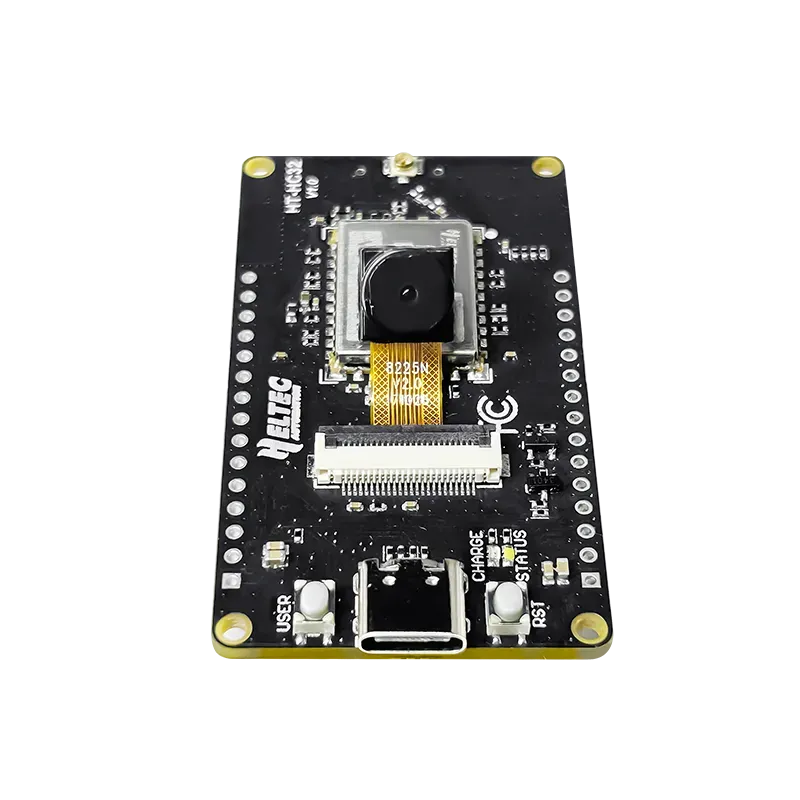

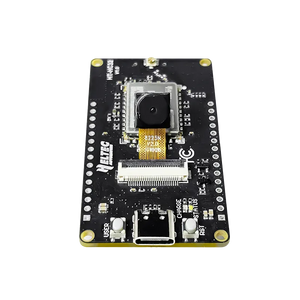

- Integrierte 200-Pixel-Weitwinkelkamera, unterstützt automatische Belichtungskontrolle, automatische Verstärkungsregelung, Bildskalierung, Bildkompression und mehr.
- Unterstützt die Arduino-Entwicklungsumgebung.

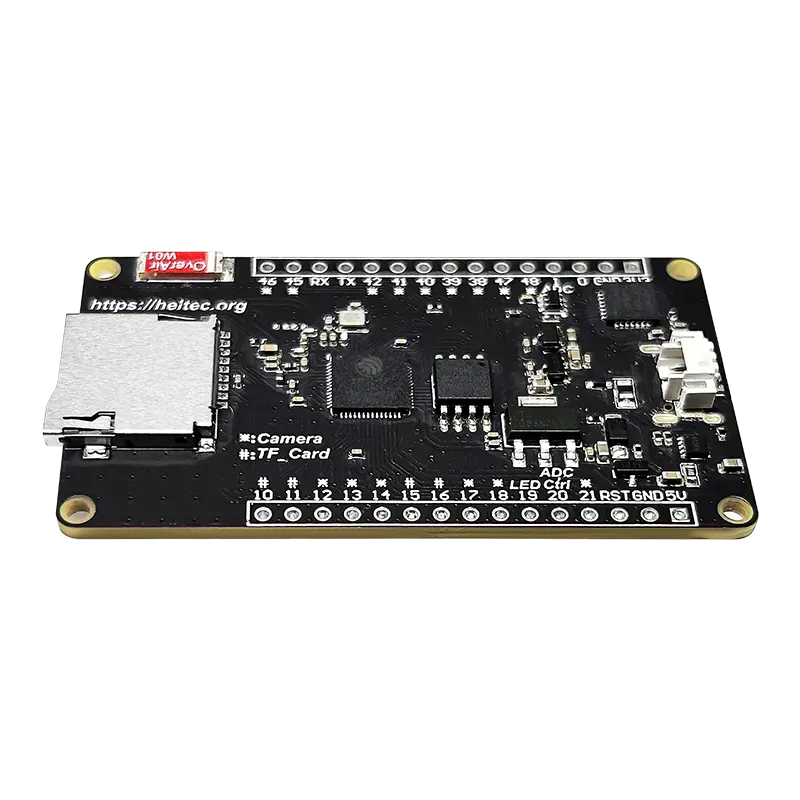

- Integrierter SD-Kartensteckplatz für einfache lokale Bereitstellung und Datenspeicherung.
- Integrierter CP2102 USB-zu-Seriell-Chip, praktisch für Programm-Downloads und Debugging-Ausgaben.
- Type-C USB-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, RF-Abschirmung und weiteren Schutzmaßnahmen.
- Integrierte Wi-Fi-, Bluetooth- und Wi-Fi HaLow-Dreifachnetzwerkverbindungen, mit onboard 2,4-GHz-Patchantenne für Wi-Fi und Bluetooth sowie reserviertem IPEX (U.FL)-Anschluss für Wi-Fi HaLow.
- Onboard SH1.25-2 Batterieanschluss, integriertes Lithium-Batteriemanagementsystem (Lade- und Entladungsmanagement, Überladeschutz, Batteriestromerkennung, automatische Umschaltung zwischen USB- und Batteriestrom).
Spezifikationen
| Parameter | Beschreibung |
|---|---|
| MCU | ESP32-S3R8 |
| Wi-Fi HaLow Modul | HT-HC01 |
| Serieller Port-Chip | CP2102 |
| Wi-Fi HaLow | IEEE 802.11ah |
| Speicher | 384KB ROM; 512KB SR; 16KB RTC SRAM; 8M PSRAM, 16MB SiP Flash |
| Schnittstelle | HaLow ANT(IPEX1.0); 2*15*1,27 Header-Pins, 24P_0,5mm FFC-Anschluss (Kamera), USB Typ C, SH1.25-2 Batterieanschluss, Micro-SD-Kartenhalter |
| Stromversorgung | 5V@USB, 2.7~4.2V@battery |
| Betriebstemperatur | -30 ~ +85℃ |
| Betriebsfeuchtigkeit | 10%～90%, nicht kondensierend |
| Abmessungen | 60,00*33,50*7,10 mm³ (ohne Kamera) |
Anwendung
Wi-Fi HaLow kann nahtlos in traditionelle Wi-Fi- oder Ethernet-Netzwerke integriert werden und eignet sich für die meisten IoT-Szenarien, insbesondere für solche, die eine Langstrecken-Hochgeschwindigkeitsübertragung erfordern.
- Smart Home und Stadt
- Industrielle Automatisierungssteuerung
- Asset-Management und Tracking
- WiFi-HaLow-Gateway und Näherungssensoren
- Informations-Upgrade für alte Geräte
- Wi-Fi/Ethernet/Wi-Fi_HaLow Erweiterung und Brückenschaltung
- Ländlicher Internetzugang und LAN-Aufbau
- Entwicklung von WiFi HaLow-Geräten
- Fernüberwachung der Kamera und Abdeckung von Netzwerkschattenbereichen
- Digitale Transformation von Altsystemen
Beschreibung
Pinbelegung
Höhepunkt
Leistungsstarke Hardwarefähigkeiten
Platinengröße
Kameramaße
Häufig gestellte Fragen
Jeder IO-Pin ist mit IO_MUX-Funktionalität vorkonfiguriert, was bedeutet, dass Sie jeden GPIO als I verwenden können2C- oder SPI-Pins. Sie müssen diese Pins nur in Ihrem Code definieren. Es ist jedoch wichtig zu beachten, dass die Verwendung eines Pins andere Funktionen, die mit diesem Pin verbunden sind, beeinträchtigen kann.
Beinhaltet Wi-Fi, Bluetooth und Wi-Fi HaLow, mit einer integrierten 2,4-GHz-Patchantenne für Wi-Fi und Bluetooth sowie einer reservierten IPEX (U.FL)-Schnittstelle für das HT-HC01 Wi-Fi HaLow Modul.
Dokumente & Ressourcen
- [Docs] — Benutzerhandbuch
- [Attachment] — Datenblatt
- [Attachment] —HT-HC32/Schaltplan
- [Resource] — Heltec ESP32 HaLow Entwicklungsframework
- [Resource] — Verwandte Ressourcen
Projekt
Packliste
Die Standard-Packliste ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| HT-HC23 | x1 |
| Eine Kamera | x1 |
| 2,54 * 13 Stiftleiste | x2 |
| SH1.25×2 Batterieanschluss | x1 |
| Antenne | x1 |
