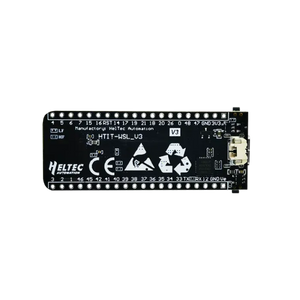

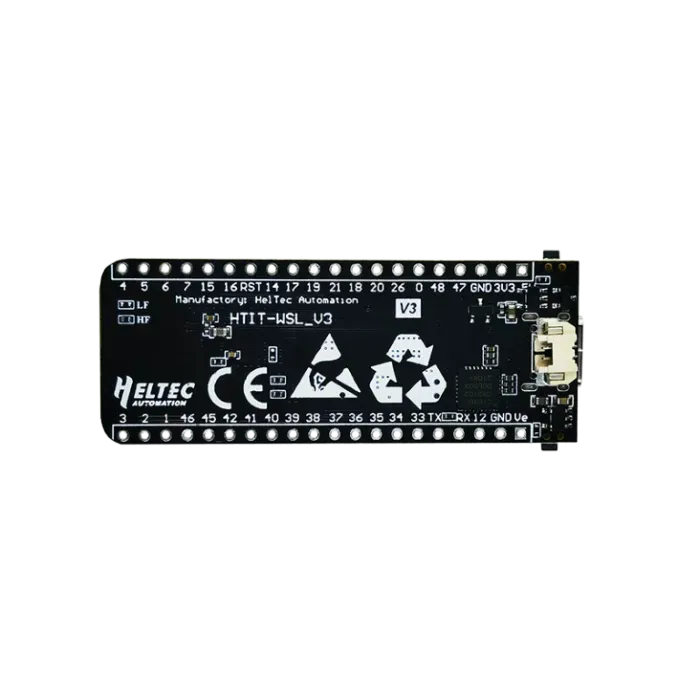

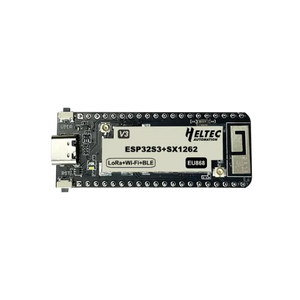

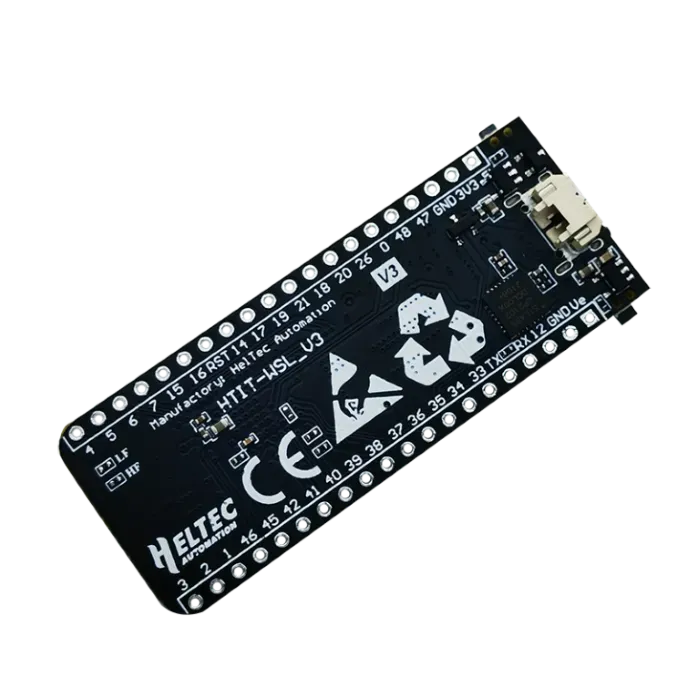

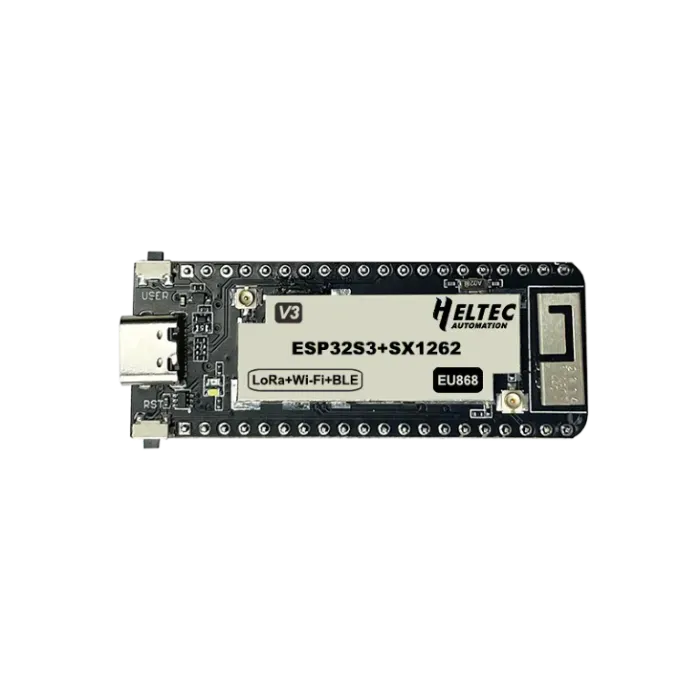

HELTEC Wireless Stick Lite ESP32S3 SX1262 Meshtastic LoRaWAN 868Mhz V3
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.
HELTEC Wireless Stick Lite ESP32S3 SX1262 Meshtastic LoRaWAN 868Mhz V3
Das HTIT-WSL ist ein kostenoptimiertes IoT-Board für Entwickler, die kein OLED-Display benötigen – die ideale Alternative zum WiFi LoRa 32. Basierend auf dem ESP32-S3FN8 Dual-Core-Prozessor (240 MHz) und SX1262 LoRa-Chip vereint es Wi-Fi 4, Bluetooth 5 LE und LoRaWAN-Konnektivität in einem kompakten Design (58 × 23 mm). Perfekt für schnelles Prototyping von Sensor-Netzwerken, Smart-City-Lösungen oder Industrie-4.0-Geräten.
Dieses Board verfügt über eine Type-C USB-Schnittstelle für einfache Stromverwaltung, Debugging und Firmware-Updates sowie ein robustes batteriemanagementsystem, das 3,7V Lithiumbatterien unterstützt. Mit seinem niedrigstromdesign (Schlafstrom ≤800μA), hervorragender RF-Leistung und voller Arduino-Kompatibilität vereinfacht das HTIT-WSL die IoT-Entwicklung für Anfänger und Profis und ermöglicht eine schnelle Validierung von Lösungen und den Einsatz von Anwendungen.
Hauptmerkmale
- Mikroprozessor: ESP32-S3FN8 (Xtensa® 32-Bit LX7 Dual-Core-Prozessor, Fünf-Stufen-Pipeline-Struktur, Hauptfrequenz bis zu 240MHz).
- SX1262 LoRa-Knoten-Chip.
- Type-C USB-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, RF-Abschirmung und weiteren Schutzfunktionen
- Onboard SH1.25-2 Batterieanschluss, integriertes Lithiumbatterie-Managementsystem (Lade- und Entladungsmanagement, Überladeschutz, Batteriestromerkennung, automatische Umschaltung USB/Batteriestrom).
- Integrierte WiFi-, LoRa- und Bluetooth-Dreifachnetzwerkverbindung, Onboard-Wi-Fi, Bluetooth-spezifische 2,4-GHz-Metallfederantenne, reservierte IPEX (U.FL)-Schnittstelle für LoRa
- Integrierter CP2102 USB-zu-Seriell-Port-Chip, bequem für Programm-Download und Debugging-Informationsausgabe.
- Unterstützt die Arduino-Entwicklungsumgebung;
- Mit gutem RF-Schaltungsdesign und grundlegender Niedrigstromauslegung (Schlafstrom ≤800uA) ist es für IoT-Anwendungsanbieter bequem, Lösungen schnell zu verifizieren und Anwendungen bereitzustellen;
Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Master-Chip | ESP32-S3FN8 (Xtensa®32-Bit lx7 Dual-Core-Prozessor) |
| LoRa-Chipsatz | SX1262 |
| USB-zu-Seriell-Chip | CP2102 |
| Frequenz | 470~510MHz, 863~928MHz |
| Max. TX-Leistung | 21d B ± 1d B |
| Max. Empfangsempfindlichkeit | -134dBm |
| Wi-Fi | 802.11 b/g/n, bis zu 150Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth mesh |
| Hardware [Resource] | 7*ADC1 + 9*ADC2; 8*Touch; 3*UART; 2*I2C; 2*SPI; usw. |
| Speicher | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Batterie | 3,7V Lithiumbatterie Stromversorgung und Laden |
| Betriebstemperatur | -20 ~ 70 ℃ |
| Abmessungen | 58.08 * 22.6* 8.2 mm |
| Schnittstelle | Type-C USB; 2*1.25 Lithiumbatterie-Schnittstelle; LoRa ANT(IPEX1.0); 2.4G ANT(IPEX1.0); 2*20*2.54 Header-Pin |
Beschreibung
Pinbelegung
Höhepunkt
FAQ
Wenn Sie den neuen ESP32-S3-Prozessor und den SX1262 LoRa-Chip verwenden möchten, müssen Sie möglicherweise neue Bibliotheken verwenden, die diese unterstützen. Sie sollten überprüfen, ob die von Ihnen verwendeten Bibliotheken mit diesen neuen Komponenten kompatibel sind.
Was meine Erfahrung mit dem Wireless Stick Lite betrifft, musste ich beim Wechsel von V1 zu V3 nur die LoRa-Bibliothek ändern. Die Sandeep Mistry LoRa-Bibliothek, die ich früher verwendet habe, funktioniert nicht mit dem neuen SX1262 LoRa-Chip. Um meinen Code mit dem V3 zum Laufen zu bringen, musste ich auf die Heltec LoRaWan_APP-Bibliothek migrieren. Dies war eine echte Migration, da die beiden Bibliotheken nicht identische Aufrufe verwenden.
Stellen Sie sich vor, Sie möchten die Feuchtigkeit auf Ihrem Feld messen. Obwohl es nicht weit von Ihrem Haus entfernt ist, hat es wahrscheinlich keine Wi-Fi-Abdeckung. Sie können also einen Sensorknoten mit einem ESP32 und einem Feuchtigkeitssensor bauen, der die Feuchtigkeitswerte ein- oder zweimal täglich an einen anderen ESP32 über LoRa sendet. Der spätere ESP32 hat Zugang zu Wi-Fi und kann einen Webserver betreiben, der die Feuchtigkeitswerte anzeigt. Dies ist nur ein Beispiel, das veranschaulicht, wie Sie die LoRa-Technologie in Ihren ESP32-Projekten verwenden können.
Siehe diesen Link: Wie man eine Lizenz verwendet — Hauptdokumentation (heltec.org)
Docs & [Resource]
- [Resource] — Heltec ESP32 Framework- und Bibliotheksinstallation
- [Resource] —Hardware-Update-Protokolle
- [Resource] —Datenblatt
- [Resource] —Schaltplan
- [Resource] —Benutzerhandbuch-Dokument
- [Resource] —Heltec LoRaWAN-Testserver basierend auf SnapEmu
Packliste
Die Standard-Packliste ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| Wireless Stick Lite | x1 |
| LoRa-Antenne | x1 |
| SH1.25×2 Batterieanschluss | x1 |
| Pin-Map-Aufkleber | x1 |
