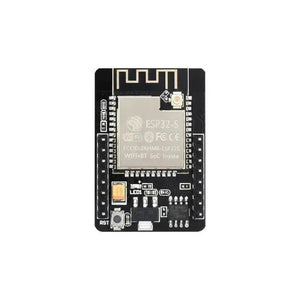

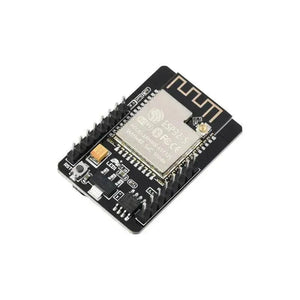

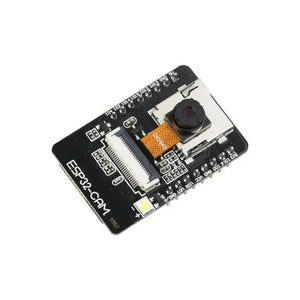

ESP32-CAM Kamera-Modul

Der ESP32-CAM ist ein hochwertiges und effizientes Kameramodul, das auf dem leistungsstarken ESP32-Mikrocontroller basiert. Mit seiner integrierten OV2640-Kamera bietet es eine zuverlässige Lösung für drahtlose Bild- und Videoübertragung per WiFi, ideal für IoT-Anwendungen wie intelligente Überwachungssysteme, QR-Code-Erkennung oder kreative Maker-Projekte. Dank des geringen Stromverbrauchs eignet sich die ESP32-CAM Kamera besonders für batteriebetriebene Anwendungen, während der mitgelieferte ESP32-CAM-MB Adapter eine einfache Inbetriebnahme ermöglicht.

Ob für Smart-Home-Sicherheit, industrielle Automatisierung oder DIY-Elektronik – die ESP32-CAM überzeugt durch ihre vielseitige Einsatzfähigkeit und kostengünstige Funktionalität. Die Kombination aus kompaktem Design, WiFi-Konnektivität und hochwertiger Kameratechnik macht sie zur perfekten Wahl für Projekte, die eine drahtlose Bildverarbeitung erfordern.

Mit der ESP32-CAM erhalten Sie ein leistungsfähiges und flexibles Kameramodul, das sich nahtlos in Ihre IoT-Lösungen integrieren lässt – zuverlässig, effizient und einfach zu bedienen.

Funktionen des ESP32-CAM

• Onboard ESP32-S Modul, unterstützt WiFi + Bluetooth

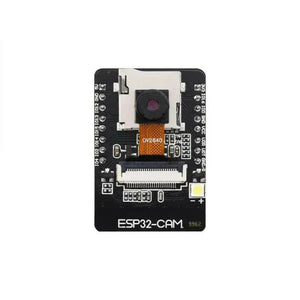

• OV2640 Kamera mit Blitz

• An Bord befindlicher TF-Kartensteckplatz, unterstützt bis zu 4G TF-Karte zur Datenspeicherung

• Unterstützt WiFi-Videoüberwachung und WiFi-Bild-Upload

• Unterstützt mehrere Schlafmodi, Tiefschlafstrom so niedrig wie 6mA

• Die Steuerungsschnittstelle ist über einen Pinheader zugänglich, leicht in Benutzerprodukte integrierbar und einbettbar.

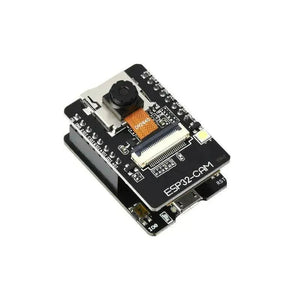

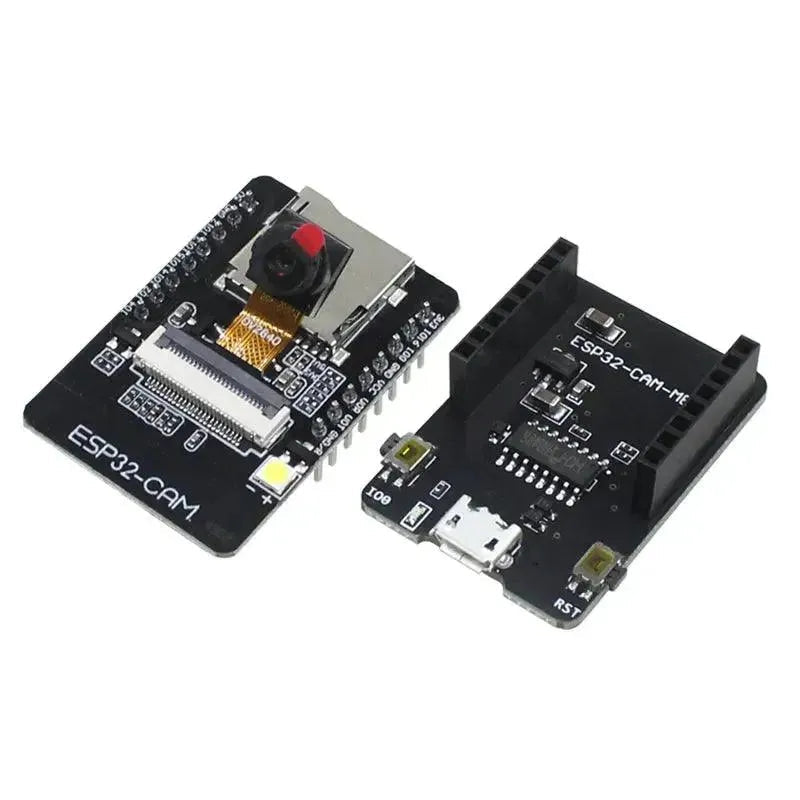

• Wird mit ESP32-CAM-MB Micro-USB-zu-Seriell-Port-Adapter geliefert, verwendet den CH340-Chip, zum Anschluss des ESP32-CAN an den PC, kein zusätzlicher Konverter erforderlich

Spezifikationen des ESP32-CAM

• WIFI-Modul: ESP-32S

• Prozessor: ESP32-D0WD-V3

• Eingebauter Blitz: 32Mbit

• RAM: Intern 512KB + Extern 4M PSRAM

• Antenne: Onboard PCB-Antenne

• WiFi-Protokoll: IEEE 802.11 b/g/n/e/i

• Bluetooth: Bluetooth 4.2 BR/EDR und BLE

• WIFI-Modus: Station / SoftAP / SoftAP+Station

• Sicherheit: WPA/WPA2/WPA2-Enterprise/WPS

• Ausgabe-Bildformat: JPEG (nur OV2640-Unterstützung), BMP, GRAUSTUFE

• Unterstützte TF-Karte: bis zu 4G

• Peripherieschnittstelle: UART/SPI/I2C/PWM

• I-Anschluss: 9

• UART-Baudrate: Standard 115200bps

• Stromversorgung: 5V

• Sendeleistung:

• 802.11b: 17 ±2dBm(@11Mbps)

• 802.11g: 14 ±2dBm(@54Mbps)

• 802.11n: 13 ±2dBm(@HT20,MCS7)

• Empfindlichkeit beim Empfang:

• CCK, 1 Mbit/s: -90 dBm

• CCK, 11 Mbit/s: -85 dBm

• 6Mbps(1/2 BPSK): -88 dBm

• 54Mbps(3/4 64-QAM): -70 dBm

• HT20,MCS7(65Mbps, 72.2Mbps): -67 dBm

• Stromverbrauch:

• Blitz aus: 180 mA bei 5 V

• Blitz an und Helligkeit max: 310mA@5V

• Deep-Sleep: so niedrig wie 6mA@5V

• Modern-Sleep: so niedrig wie 20mA@5V

• Leichtschlaf: so niedrig wie 6,7mA@5V

• Betriebstemperatur: -20 ℃ ~ 85 ℃

• Lagerumgebung: -40 ℃ ~ 90 ℃, <90%RH

• Abmessungen: 40,5 mm x 27 mm x 4,5 mm

Anwendungen des ESP32-CAM

Der ESP32-CAM eignet sich für IoT-Anwendungen wie:

• Bild-Upload für Smart-Home-Geräte

• Drahtlose Überwachung

• Intelligente Landwirtschaft

• QR kabellose Identifikation

• Gesichtserkennung

Was ist auf ESP32-CAM

Antennenauswahl

Ändern Sie die Position des folgenden Widerstands, um die zu verwendende Antenne auszuwählen:

• Der Widerstand befindet sich standardmäßig an Position ① und verwendet die Onboard-Antenne. Die Verstärkung beträgt 2db.

• Wenn Sie die externe Antenne verwenden müssen, ändern Sie bitte den Widerstand selbst auf Position ②.

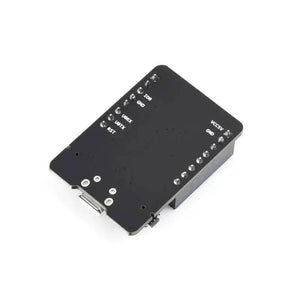

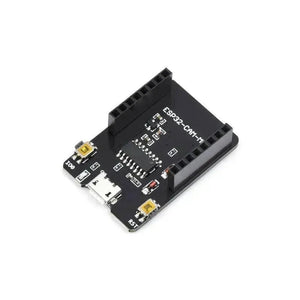

ESP32-CAM-MB Adapter

ESP32-CAM-Pinbelegung
