M5Stack ESP32 Basic Core IoT Entwicklungskit V2.7
Beschreibung
Der M5Stack Basic Core V2.7 ist ein kosteneffizientes ESP32 IoT Entwicklungskit und ein M5Stack Hauptcontroller für schnelles Prototyping, Industrial-Control-Tests und Smart-Building-Projekte. Der ESP32 Basic Core Controller nutzt den Espressif ESP32-D0WDQ6-V3 Chip mit zwei stromsparenden Xtensa 32-Bit-LX6-Mikroprozessoren bis 240MHz sowie 520KB SRAM und 16MB Flash. Mit 2,0-Zoll-IPS-Display, Lautsprecher, TFCard-Steckplatz, Type-C-Schnittstelle, integriertem Akku und geschlossenem PC-Gehäuse bietet der M5Stack Basic Core einen kompakten Controller für echte Hardwareprojekte.
Das Design des ESP32 Basic Core stellt 15 IO-Leitungen am unteren Bus bereit und unterstützt Ressourcen wie ADC, DAC, I2C, UART und SPI. Dadurch eignet sich das ESP32 IoT Entwicklungskit für Sensor-Dashboards, kleine Bedienfelder und stapelbare M5Stack Modulprojekte. Der M5Stack Basic Core unterstützt zudem Low-Code- und Code-First-Workflows, sodass Teams mit UIFlow starten und bei Bedarf zu Arduino IDE, ESP-IDF oder PlatformIO wechseln können.
Video-Demonstration
Sehen Sie das offizielle M5Stack Video direkt nach der Beschreibung, um den M5Stack Basic Core, das Controller-Layout und den typischen ESP32 IoT Entwicklungskit Workflow zu prüfen.
Funktionen
- ESP32 IoT Entwicklungskit: ESP32-D0WDQ6-V3 Dual-Core-Prozessor, 600 DMIPS, 520KB SRAM und 16MB Flash.

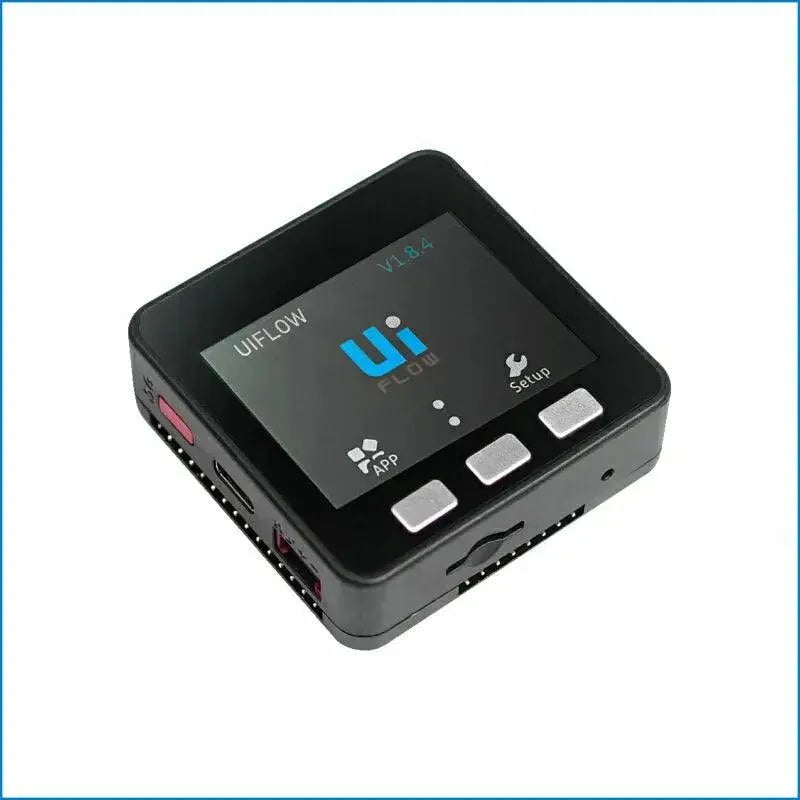

- Hoch integrierter Controller: 2,0-Zoll-IPS-Display mit 320 x 240 Pixeln, Lautsprecher, TFCard-Steckplatz, drei physische Tasten und 2,4GHz WLAN.

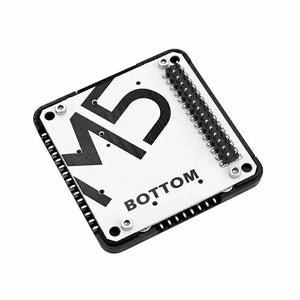

- Erweiterbarer Bus: Der ESP32 Basic Core bietet 15 untere IO-Leitungen für ADC, DAC, I2C, UART, SPI und GPIO-Projekte.
- Produktnahes Gehäuse: Das geschlossene PC-Gehäuse hilft, die Schaltung zu schützen und die Stabilität in komplexeren Anwendungen zu verbessern.
- Low-Code und Pro-Code: Der M5Stack Basic Core unterstützt UIFlow1, UIFlow2, Arduino IDE, ESP-IDF und PlatformIO.
- Portable Stromversorgung: integrierter 110mAh@3,7V Akku und Power-Management für Entwicklung über Type-C.
- M5Stack Ökosystem: Das ESP32 IoT Entwicklungskit arbeitet mit stapelbaren M5Stack Modulen und Plug-and-play-Sensorerweiterungen.
Hardware-Integration

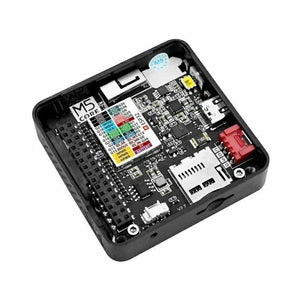

Der ESP32 Basic Core kombiniert WLAN, Displayausgabe, lokale Tasten, Audiofeedback, Wechselspeicher und Bottom-Bus-Erweiterung in einem 54,0 x 54,0 x 17,0mm Controller. Die abgestimmte RF-Schaltung ist für stabile drahtlose Kommunikation ausgelegt, während der CH9102F USB-Chip den M5Stack Basic Core für Entwicklung und Firmware-Upload komfortabel macht.
Entwicklungs-Workflow
Nutzen Sie UIFlow für schnelle blockbasierte Tests und wechseln Sie danach zu Arduino IDE, ESP-IDF oder PlatformIO, wenn ein Prototyp eigene Firmware benötigt. Dieser Ablauf macht das ESP32 IoT Entwicklungskit passend für Unterricht, Labor, Produkt-Proof-of-Concepts und mobile Demonstrationen.
Spezifikationen
| SoC | ESP32-D0WDQ6-V3 Dual-Core-Prozessor, 240MHz |
| DMIPS | 600 |
| SRAM | 520KB |
| Flash | 16MB |
| Drahtlos | 2,4GHz WLAN |
| Eingangsleistung | 5V@500mA |
| Schnittstelle | USB Type-C x1, I2C x1 |

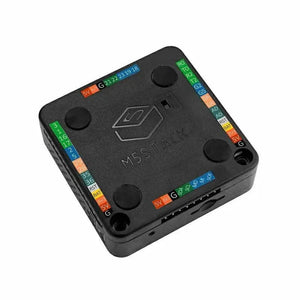

| IO | G21, G22, G23, G19, G18, G3, G1, G16, G17, G2, G5, G25, G26, G35, G36 |
| Tasten | 3 physische Tasten |
| LCD-Bildschirm | 2,0 Zoll, 320 x 240 ILI9342C IPS-Panel, maximale Helligkeit 853nit |
| Lautsprecher | 1W-0928 |
| USB-Chip | CH9102F |
| Antenne | 2,4G 3D-Antenne |
| Akku | 110mAh@3,7V |
| Gehäusematerial | Kunststoff (PC) |
| Produktgröße | 54,0 x 54,0 x 17,0mm |
| Produktgewicht | 52,6g |
| Verpackungsgröße | 88,0 x 56,0 x 22,0mm |
| Bruttogewicht | 76,0g |
Anwendungen
- IoT-Controller: kompakte WLAN-Bedienfelder mit Display, Tasten und Bottom-Bus-Erweiterung aufbauen.
- Maker-DIY-Projekte: Den M5Stack Basic Core für schnelle Prototypen mit M5Stack Modulen und Sensor Units nutzen.
- Smart-Home-Steuerung: Den ESP32 Basic Core mit Sensoren, Aktoren und Cloud-Dashboards für Raumautomationstests verbinden.
- Industrial-Control-Experimente: Schnittstellen, Statusanzeigen und portable Controller mit geschlossenem Gehäuse evaluieren.
- Ausbildung und Training: Das ESP32 IoT Entwicklungskit unterstützt UIFlow-Lektionen und codebasierte ESP32-Übungen.

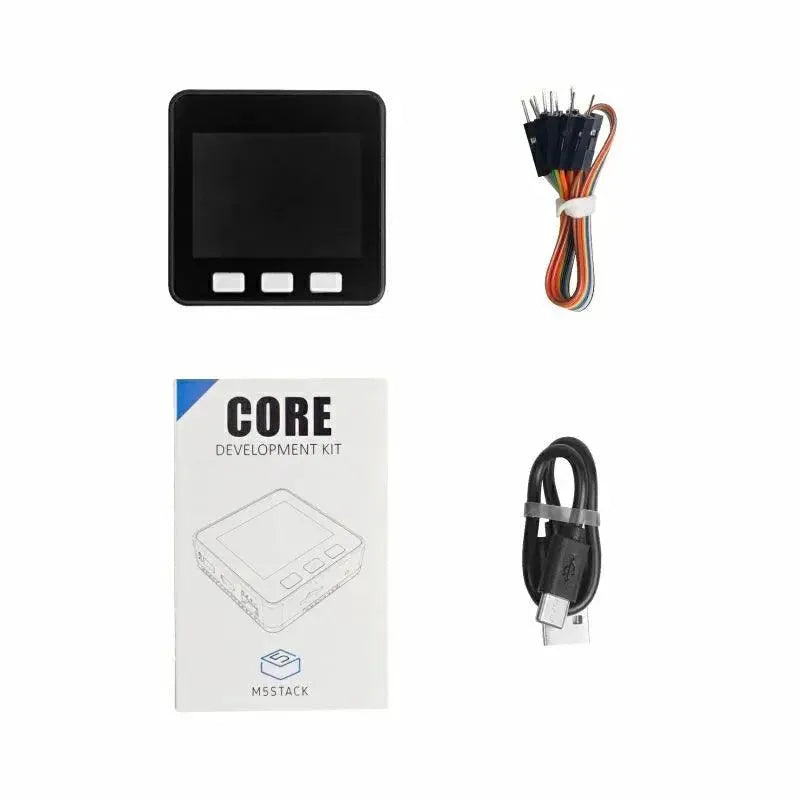

Lieferumfang
| 1 | Basic v2.7 Hauptcontroller |
| 10 | Dupont-Kabel |
| 1 | USB Type-C Kabel, 20cm |
| 1 | Benutzerhandbuch |
Weitere Inhalte
Erweiterungs-Workflow
Der ESP32 Basic Core kann als einfacher UIFlow-Controller beginnen und anschließend zu einem programmierten Prototyp mit ESP-IDF, Arduino oder PlatformIO wachsen. Die 15 IO-Leitungen machen den M5Stack Basic Core praktisch für kleine Testaufbauten, vernetzte Sensorpanels und stapelbare Modulprojekte.
Für wiederholtes Prototyping hält der ESP32 Basic Core Display, Tasten, Stromversorgung und WLAN in einem kompakten Gehäuse zusammen. Der M5Stack Basic Core reduziert Verdrahtung in frühen Experimenten, während das ESP32 IoT Entwicklungskit genügend IO für fortgeschrittene Integration offenlegt.
Schaltplan-Referenz
Die offizielle Schaltplan-Grafik hilft Entwicklern, Schaltungsstruktur und Anschlusslayout zu prüfen, bevor der ESP32 Basic Core in einen größeren Prototyp integriert wird.
Ressourcen
- Offizielle M5Stack Produktdokumentation
- Offizielle M5 Core Schaltplan-Grafik
- UIFlow MicroPython Dokumentation
FAQ
Wofür wird der M5Stack Basic Core V2.7 verwendet?
Der M5Stack Basic Core wird für IoT-Steuerung, Maker-DIY-Projekte, Smart-Home-Control, Produkt-Prototyping und ESP32-Training verwendet.
Welchen Prozessor nutzt der ESP32 Basic Core?
Der ESP32 Basic Core nutzt den ESP32-D0WDQ6-V3 Dual-Core-Prozessor mit 240MHz Hauptfrequenz.
Enthält dieses ESP32 IoT Entwicklungskit ein Display?
Ja. Das ESP32 IoT Entwicklungskit enthält ein 2,0-Zoll-ILI9342C-IPS-Display mit 320 x 240 Pixeln und 853nit maximaler Helligkeit.
Welche Entwicklungsplattformen werden unterstützt?
M5Stack listet UIFlow1, UIFlow2, Arduino IDE, ESP-IDF und PlatformIO für den M5Stack Basic Core.
Hat das Gerät einen Akku?
Ja. Der ESP32 Basic Core enthält einen 110mAh@3,7V Akku und integriertes Power-Management.
Gibt es ein offizielles Produktvideo?
Ja. Die Video-Demonstration ist in diese Detailseite eingebettet, damit Kunden den Workflow des ESP32 IoT Entwicklungskit direkt auf der Seite ansehen können.
