Elecrow LRCC68 Langstrecken LoRa Drahtloses Transceiver-Modul LLCC68
Elecrow LRCC68 Long-Range LoRa Wireless Transceiver Module basiert auf dem Semtech LLCC68 Chip und ist für die Frequenzbänder 868MHz und 915MHz ausgelegt. Dieses LRCC68 Wireless Transceiver Module verwendet ein ultrakleines Gehäuse und ein Patch-Stanzloch-Design für einfache Integration auf der Hauptplatine. Das LRCC68 Modul nutzt fortschrittliche LoRa-Modulationstechnologie, die eine stärkere Störfestigkeit und größere Reichweite als herkömmliche FSK- und GFSK-Verfahren bietet.
Seine maximale Sendeleistung kann +22dBm erreichen, unterstützt 1,76~62,5kbps Übertragungsrate und deckt 850~930MHz globale LoRa&LoRaWAN ISM-Frequenz ab. Dieses Elecrow Long-Range LoRa Wireless Transceiver Module ist mit einem hochwertigen TCXO-Quarzoszillator ausgestattet, temperaturbeständig bei hohen und niedrigen Temperaturen, stabil im Betrieb und hat einen Schlafstrom von nur 1,62uA, was es besonders geeignet macht für Smart Home, drahtlose Zählerablesung, wissenschaftliche Forschung sowie medizinische und mittel- bis langfristige drahtlose Kommunikationsgeräte, die LoRa-Technologie verwenden.
(Hinweis: Das LRCC68 Modul muss mit einem MCU-Treiber oder einem speziellen SPI-Debugging-Tool gekoppelt werden, um ordnungsgemäß zu funktionieren)
Merkmal des Elecrow LRCC68 Long-Range LoRa Wireless Transceiver Module
- Hohe Leistung: Maximale Sendeleistung bis zu +22dBm, unterstützt 1,76~62,5kbps Übertragungsrate, -129dBm Empfindlichkeit @SF12/BW=125kHz, 151db Link-Budget für dieses LoRa Wireless Transceiver Module;
- Ultra-niedriger Stromverbrauch, Schlafstrom nur 1,62uA;
- Unterstützt 850~930MHz globale LoRa&LoRaWAN ISM-Frequenz für das LRCC68

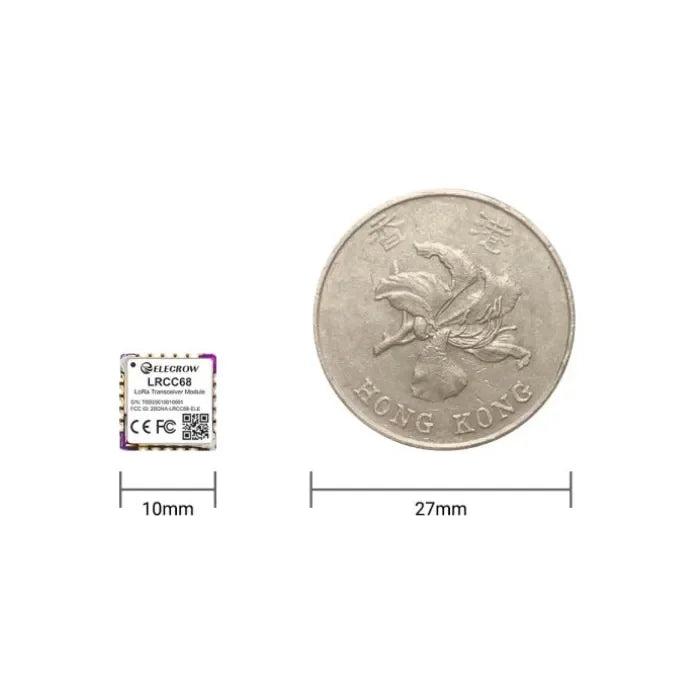

- Superkompaktes Format mit nur 10x 10x 3,5 mm für dieses Elecrow Wireless Transceiver Module
- FCC-, CE-Zertifizierung
Spezifikation des Elecrow LRCC68 Long-Range LoRa Wireless Transceiver Module
|
Prozessor |
Keine |
|
RF-Chip |
Semtech LLCC68 Chip |
|
LoRa-Spezifikation für Elecrow LRCC68 |
|
|
Sendeleistung TX |
22 dBm@Max |
|
Empfangsempfindlichkeit |
-129dBm |
|
Link-Budget |
Unterstützt 151db Link-Budget |
|
Demodulator |
Unterstützt LoRa/(G)FSK Signalmodulation, SF5~SF11, unterstützt 150MHz-960MHz Konfiguration |
|
Datenübertragungsrate |
Unterstützt Datenübertragungsraten von 1,76 bis 62,5 kbps |
|
Weitere Merkmale des LRCC68 Wireless Transceiver Module |
|
|
Frequenz |
Abdeckung 850~930MHz (anwendbar auf 868MHz, 915MHz) |
|
Kommunikationsschnittstelle |
SPI(0~10Mbps) |
|
Anschluss-Pin |
Wie SPI-Signal, VCC, mehrere GND, NRST, ANT, TX-Steuerung, RX-Steuerung, BUSY-Status, NFC, SWD-Debugging-Pin usw. |
|
Antenne |
SMT-Pins, Impedanz @ 50 Ohm |
|
Referenzleistungsaufnahme |
1.62uA (Schlafmodus), 100mA (Senden + MCU), 10mA (Empfangen + MCU) |
|
Kommunikationsreichweite |
5~6km, bis zu 10km für dieses Long-Range LoRa Wireless Transceiver Modul |
|
Kristalltyp |
Industriequalität 32MHz TCXO |
|
Frequenzbereich |
150 MHz bis 960 MHz |
|
Betriebsspannung |
1.8~3.7V |
|
Betriebstemperatur |
-40℃~+85℃, Industriestandard-Design |
|
Gehäusegröße |
10*10*3.5mm、20-Pin, SMT Patch, Stanzloch, Platinenstärke 1mm, Abstand 1.27mm |
|
Nettogewicht |
1g |
Anwendungsszenarien für das Elecrow LRCC68 LoRa Wireless Transceiver Modul
Smart City, intelligente Landwirtschaft, industrielle Automatisierung, Umweltüberwachung, Smart Home, Logistikmanagement, medizinische Gesundheit.

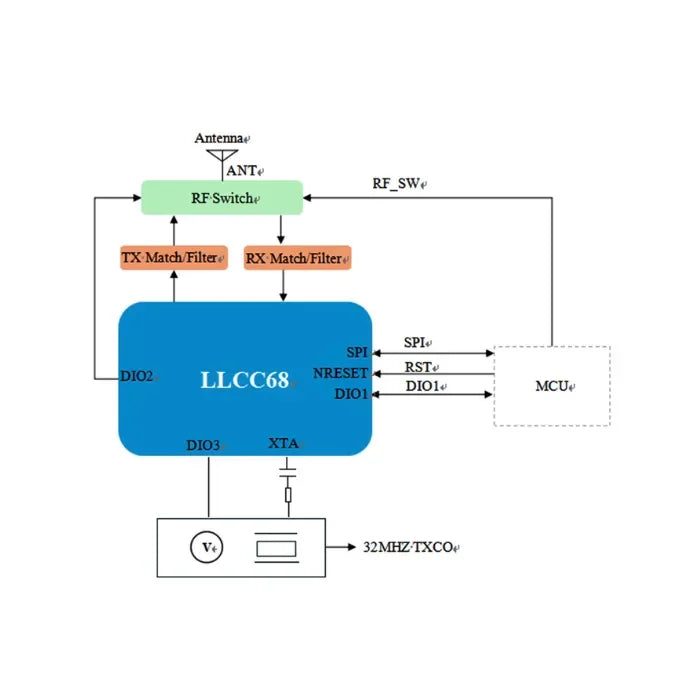

Diagramm des Elecrow LRCC68 Wireless Transceiver Moduls

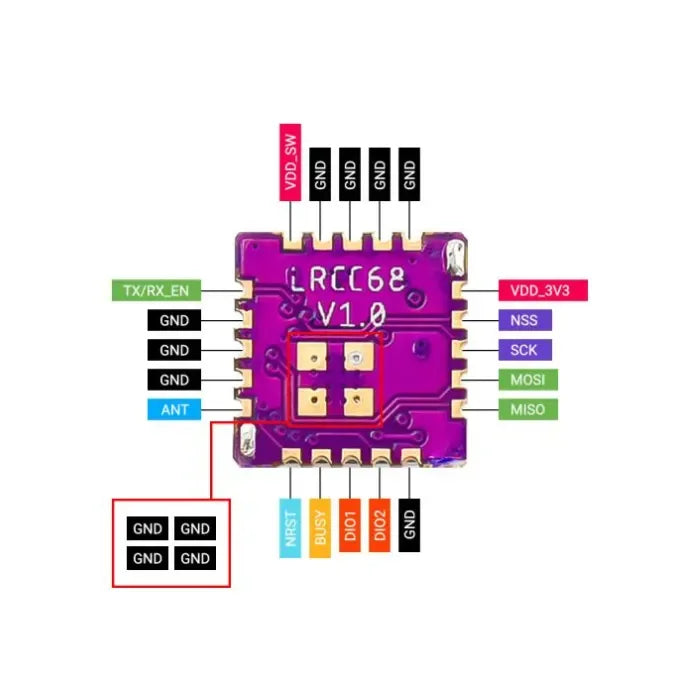

Pinbelegung des Elecrow LRCC68 Wireless Transceiver Moduls

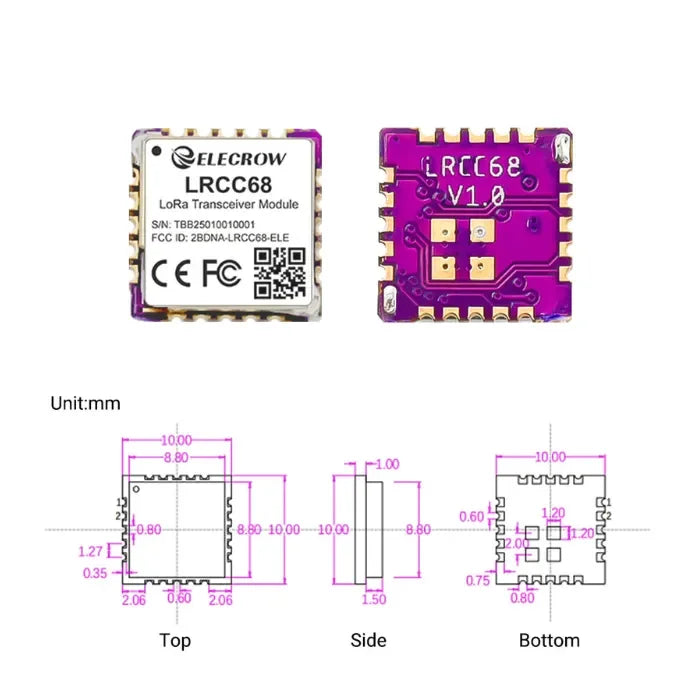

Abmessungen des Elecrow LRCC68 Wireless Transceiver Moduls
Packungsinhalt
- 1x Elecrow LRCC68 Wireless Transceiver Modul
