Elecrow LR1302 LoRaWAN Gateway Modul SPI EU868 SX1302 Große Reichweite

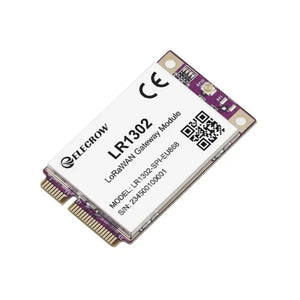

Das LR1302-Modul ist ein LoRaWAN® Gateway-Modul der nächsten Generation im Mini-PCIe-Formfaktor, das für geringen Stromverbrauch und höchste Zuverlässigkeit entwickelt wurde. Basierend auf dem fortschrittlichen Semtech SX1302 LoRaWAN®-Baseband-Chip ermöglicht dieses Modul Gateway-Produkten ein enormes Potenzial für die drahtlose Fernübertragung. Im Vergleich zu den älteren SX1301- und SX1308-Chips bietet der SX1302-Chip eine höhere Empfindlichkeit, einen geringeren Energiebedarf und niedrigere Betriebstemperaturen. Er unterstützt die 8-Kanal-Datenübertragung, was die Kommunikationseffizienz und die Netzwerkkapazität für die Anbindung zahlreicher Geräte erheblich verbessert.
Das Modul verfügt über zwei Antennenschnittstellen: Eine ist für das Senden und Empfangen von LoRa-Signalen reserviert, während eine zusätzliche U.FL (IPEX)-Schnittstelle für die unabhängige Übertragung zur Verfügung steht. Um eine stabile Kommunikationsumgebung zu gewährleisten, ist es mit einer Metallabschirmung ausgestattet, die vor externen elektromagnetischen Störungen schützt.
Das LR1302 LoRaWAN® Gateway-Modul ist sowohl in SPI- als auch in USB-Versionen erhältlich und unterstützt die Frequenzbänder US915 und EU868. Dies bietet Anwendern flexible regionale Frequenzlösungen, die exakt auf ihre spezifischen Einsatzbedingungen zugeschnitten sind.
Speziell für das IoT-Ökosystem (Internet of Things) entwickelt, eignet sich das LR1302 ideal für vielfältige Anwendungen. Ob in Smart Cities, in der Landwirtschaft (Smart Agriculture), der industriellen Automatisierung oder bei der Fernüberwachung – das LR1302-Modul bietet eine zuverlässige Verbindung und eine effiziente Datenübertragung.

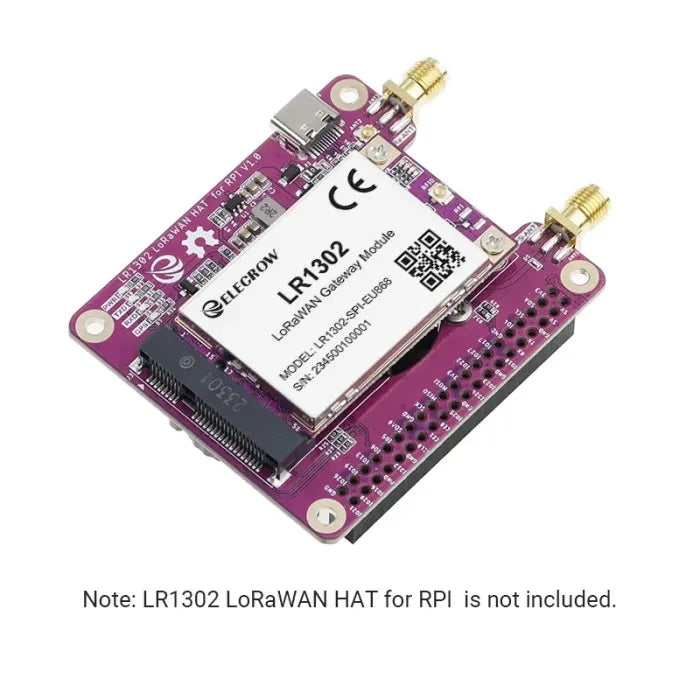

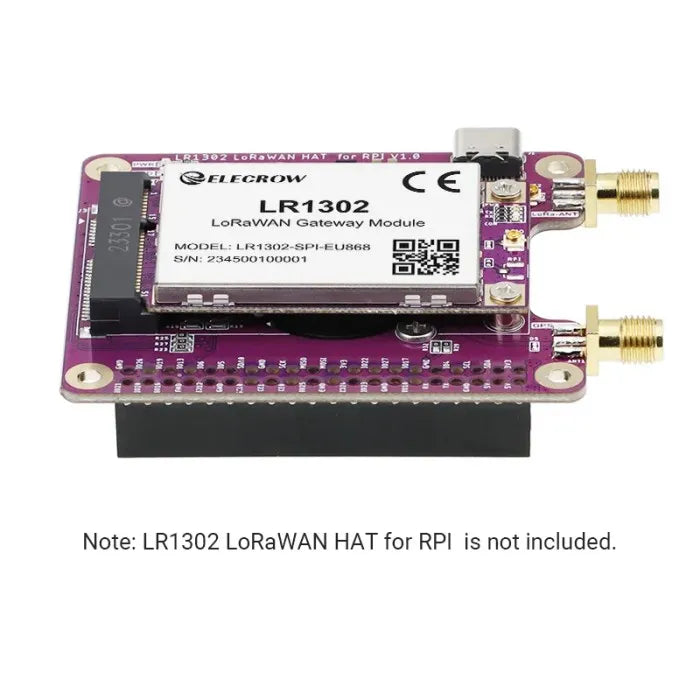

Anwendungsbeispiel
Hinweis: Im Lieferumfang sind kein Raspberry Pi, GPS, Gateway HAT, IPEX-Kabel oder Antennen enthalten.
Wichtigste Merkmale
- Verwendet den Semtech® SX1302 Baseband LoRa®-Chip für extrem niedrigen Stromverbrauch und hohe Leistung;
- Der Mini-PCIe-Formfaktor und das kompakte Design ermöglichen eine einfache Integration in verschiedene Gateway-Geräte, ideal für platzkritische IoT-Szenarien;
- Unterstützt 8-Kanal-Datenübertragung für effizientere Kommunikation und höhere Netzwerkkapazität;
- Extrem niedrige Betriebstemperatur macht zusätzliche Kühlung überflüssig und reduziert die Baugröße des LoRaWAN® Gateways;
- Ausgestattet mit SX1250 TX/RX Front-End mit einer Empfindlichkeit von bis zu -139 dBm @SF12; Sendeleistung von bis zu 26 dBm @3.3V;

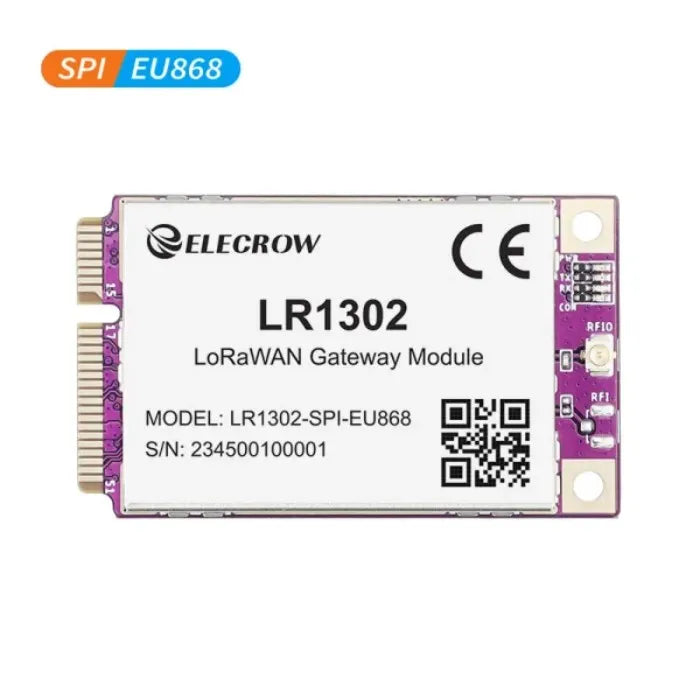

- CE-Zertifizierung vereinfacht den Zertifizierungsprozess des Endprodukts und beschleunigt die Markteinführung.
Technische Spezifikationen
|
Region |
EU868 |
US915 |
|
Frequenz |
863-870MHz |
902-928MHz |
|
Chipsatz |
Semtech SX1302 Chip |
|
|
Empfindlichkeit |
-125dBm @125K/SF7 |
-125dBm @125K/SF7 |
|
Sendeleistung (TX) |
26 dBm (bei 3,3V Stromversorgung) |
25 dBm (bei 3,3V Stromversorgung) |
|
Bandbreite |
125/250/500 kHz | |
|
Kanäle |
8 Kanäle |
|
|
LED-Anzeigen |
Power: Grün | Config: Rot | TX: Grün | RX: Blau |
|
|
Formfaktor |
Mini PCIe, 52-Pin Golden Finger |
|
|
Stromverbrauch (SPI-Version) |
Standby: 7,5 mA |
|
|
Stromverbrauch (USB-Version) |
Standby: 20 mA |
|
|
LBT (Listen Before Talk) |
Unterstützt |
|
|
Antennenanschluss |
U.FL (IPEX) |
|
|
Betriebstemperatur |
-40°C bis 85°C |
|
|

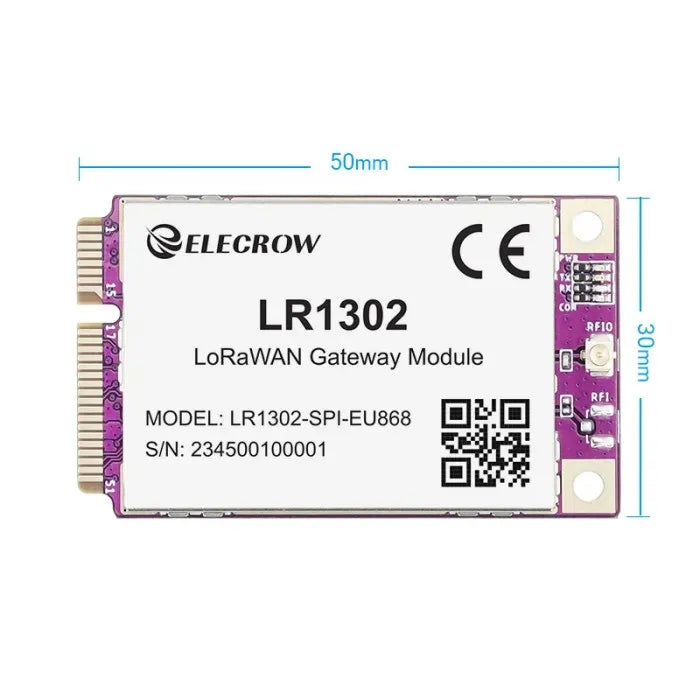

Abmessungen |
30 mm (Breite) × 50,95 mm (Länge) |
|
Hardware-Übersicht
Schnittstellenfunktionen
Lieferumfang
- 1x LR1302 LoRaWAN Gateway-Modul (EU868)
Wiki & Externe Ressourcen
