Elecrow LR1302 868M LoRaWAN Hat for RPI SX1302 Long Range Module

Artikelnummer: ELECROW-CRT01265M
Verkaufspreis 18,95 €
incl. VAT
zzgl. MwSt.

📦 Standort des Lagers: München, Deutschland

Vorbestellung
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Kostenloser Versand ab 50 € in Deutschland!
Vorbestellung:
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
🚀
Expressversand:
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Elecrow LR1302 868M LoRaWAN Hat for RPI SX1302 Long Range Module

Elecrow LR1302 868M LoRaWAN Hat for RPI SX1302 Long Range Module

18,95 €

Das LR1302 LoRaWAN HAT ist ein spezialisiertes Raspberry Pi Erweiterungsboard, das entwickelt wurde, um das auf dem SX1302 basierende LR1302 LoRaWAN Gateway-Modul mit dem Raspberry Pi Ökosystem zu verbinden (vollständig kompatibel bis zu Raspberry Pi 5). Dieses HAT integriert ein leistungsstarkes GPS-Modul und eine RTC (Echtzeituhr), um die Zeitpräzision und Positionierungsgenauigkeit Ihres LoRaWAN-Gateways erheblich zu verbessern.

Zusätzlich zur Unterstützung des Mini-PCIe-Formfaktors des LR1302 Gateway-Moduls leitet das LR1302 LoRaWAN HAT für RPI die standardmäßigen 52-Pin Golden Finger-Signale über einen 40-Pin kompatiblen Header automatisch an den Raspberry Pi GPIO-Anschluss weiter. Dieses architektonische Design vereinfacht den Entwicklungsprozess und ermöglicht es Anwendern, mühelos drahtlose Weitbereichs-Funktionalität in ihre Raspberry Pi-Projekte zu integrieren. Darüber hinaus verfügt es über einen integrierten Lüfter für aktives Thermomanagement, um eine stabile Leistung des Raspberry Pi bei intensiver Datenverarbeitung zu gewährleisten.

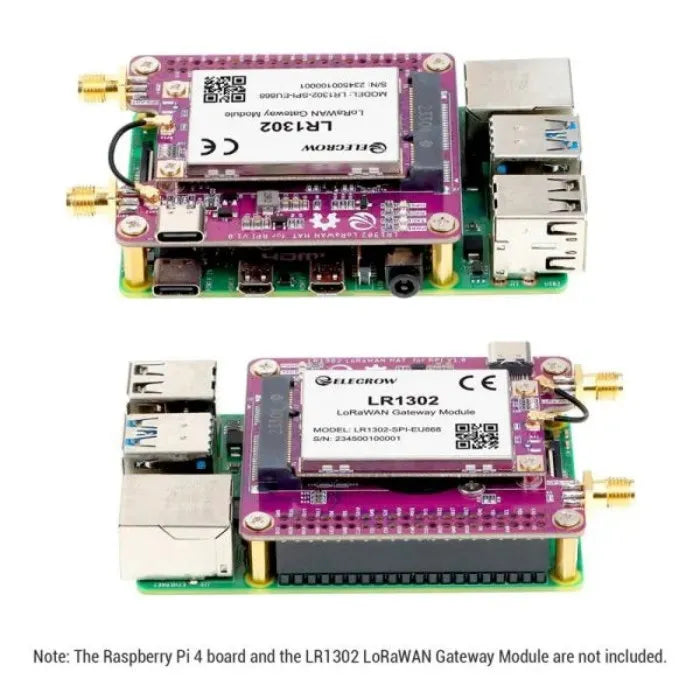

Durch die Kombination des LR1302 LoRaWAN HAT mit dem LR1302 Gateway-Modul und einem Raspberry Pi können Entwickler ein professionelles, kompaktes und vollständiges LoRaWAN-Funkkommunikations-Gateway aufbauen.

Dieses Setup bietet eine robuste und zuverlässige Kommunikationslösung für Smart Agriculture (intelligente Landwirtschaft), Smart Cities, industrielle Überwachung und verschiedene IoT-Szenarien (Internet der Dinge).

LoRaWAN Netzwerk Anwendungs-Topologie

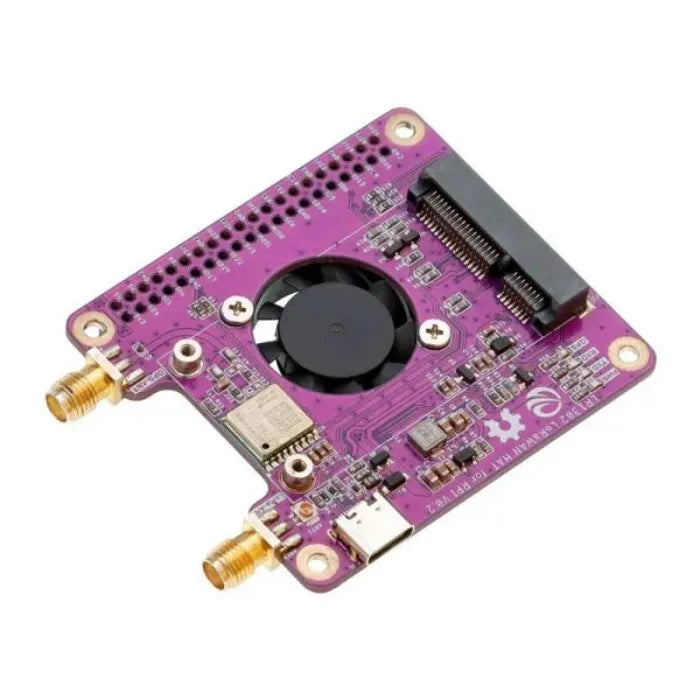

 LR1302 LoRaWAN Gateway Erweiterungsboard

LoRaWAN Pi HAT für Raspberry Pi 5LoRaWAN Pi HAT Schnittstellen-DetailsProfessionelles LoRaWAN HAT für Raspberry Pi

Lieferumfang
LoRaWAN Pi HAT Paketliste

Hinweis: Dieses Produkt enthält nicht das LR1302 Gateway-Modul.

Wichtigste Merkmale

  • Vollständige Kompatibilität: Standard Pi HAT-Formfaktor, speziell entwickelt für Raspberry Pi, unterstützt alle Modelle bis Raspberry Pi 5;
  • Integriertes GPS & RTC: Eingebautes GPS-Modul und RTC-Chip für präzise Standorterfassung, globale Positionierung und Echtzeit-Uhrensynchronisation;
  • Nahtlose Integration: Wandelt die standardmäßige 52-Pin Mini-PCIe-Konfiguration passend für den 40-Pin Raspberry Pi GPIO-Header um, was den Hardware-Aufbau rationalisiert;

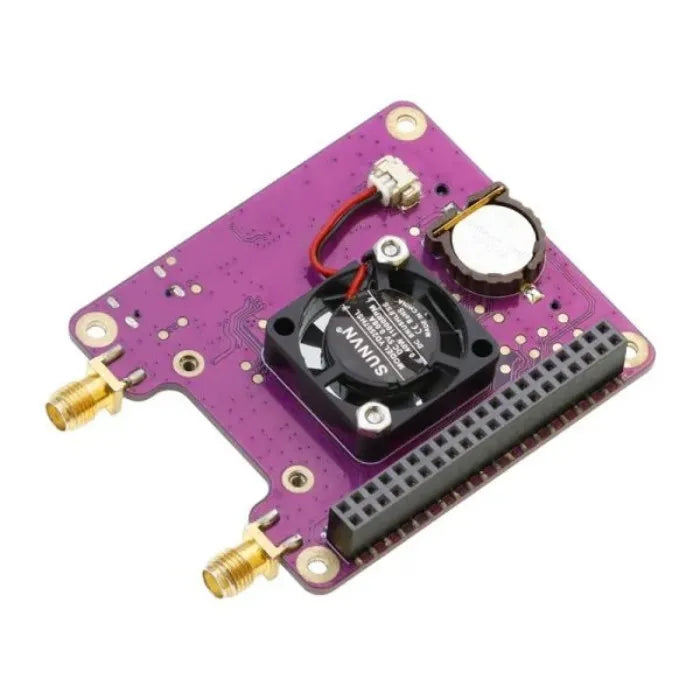

  • Aktive Kühlung: Enthält einen eingebauten Lüfter, um eine effiziente Wärmeableitung für den Raspberry Pi im Dauerbetrieb zu gewährleisten;
  • Kompakter Formfaktor: Das platzsparende Design stellt sicher, dass das LR1302 LoRaWAN HAT perfekt in Standard-Raspberry Pi-Gehäuse passt.



Technische Spezifikationen

Stromschnittstelle

40-Pin Header oder USB

Taktsystem

Logischer Master-Takt und RTC (Echtzeituhr) Funktionen

Lüfter

Integriert (DC 5V)

Pi-Kompatibilität

Raspberry Pi 5 / 4B / 3 A+/B/B+ / 2 B / A+/B+

PCIe-Header

52-Pin Mini-PCIe Header

GNSS-Unterstützung

GPS L1, GLONASS L1, BeiDou B1

LED-Anzeigen

PWR: Grün | TXD: Grün | RXD: Blau | GPS: Grün

Pufferbatterie

CR1220

Betriebsspannung

5V

Abmessungen

65mm x 57,2mm

Gewicht

28,8g

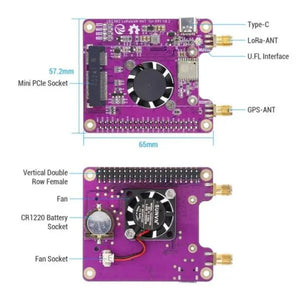

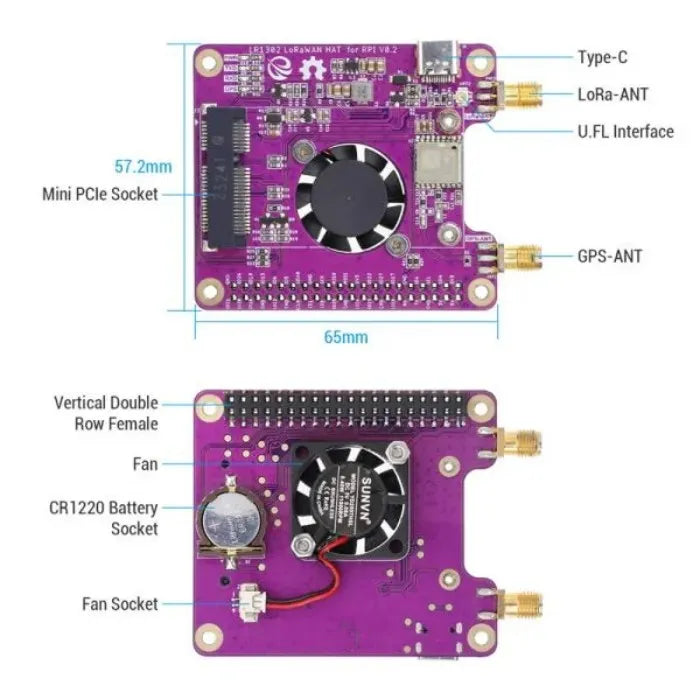

Schnittstellenfunktionen

  Detaillierte Funktionsübersicht der LoRaWAN HAT Schnittstellen

Lieferumfang

  • 1x LR1302 LoRaWAN HAT für RPI
  • 1x GPS+BD Dual-Mode Antenne
  • 1x LoRa-Antenne (868MHz/915MHz)
  • 1x IPEX-Kabel
  • 1x Schraubenpackung



Wiki & Externe Links
