Elecrow CrowPanel ESP Terminal - ESP32 Parallel RGB Touch Display
Elecrow CrowPanel ESP Terminal ist ein Mikrocontroller basierend auf dem ESP32 Master. Er verwendet einen Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Hauptfrequenz von bis zu 240 MHz, unterstützt 2,4 GHz Wi-Fi und BLE und kann gängige Edge-Terminal-Geräte-Anwendungsszenarien wie industrielle Steuerung, landwirtschaftliche Produktionsumgebungsüberwachung und -verarbeitung, intelligente Logistiküberwachung, Smart-Home-Szenarien und mehr problemlos bewältigen.

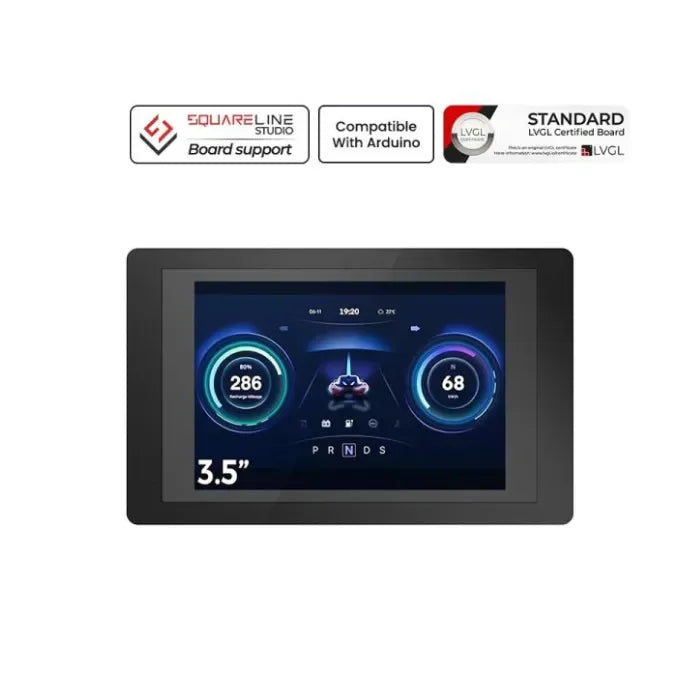

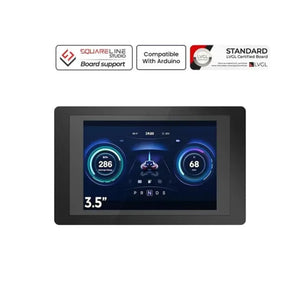

Dieses Elecrow CrowPanel ESP Terminal verfügt außerdem über einen 3,5-Zoll parallelen RGB Touch Display kapazitiven Touchscreen mit einer Auflösung von 480*320, der eine perfekte Bildausgabe mit einer Bildrate (FPS) von 60 gewährleistet. Auf der Rückseite dieses ESP Terminal haben wir 4 Crowtail-Schnittstellen eingeführt, die mit unseren Crowtail-Seriensensoren verwendet werden können, Plug-and-Play ermöglichen und schnell und bequem interessantere Projekte erstellen. Darüber hinaus ist dieses Elecrow CrowPanel ESP Terminal auch mit einem SD-Kartensteckplatz für erweiterten Speicher (SPI-Leitungen) und einer Summerfunktion ausgestattet. Dieses ESP32 Touchscreen unterstützt ESP-IDF und Arduino IDE Entwicklung und ist kompatibel mit Micropython/Arduino. Es unterstützt auch LVGL, die beliebteste kostenlose und Open-Source Embedded-Grafikbibliothek zur Erstellung schöner Benutzeroberflächen für jeden MCU, MPU und Displaytyp. Es hat jetzt auch die offizielle Zertifizierung von LVGL erhalten. LVGLs Board-Zertifikat zeigt, dass die Boards einfach mit LVGL verwendet werden können und eine anständige Leistung für UI-Anwendungen bieten. Wir unterstützen auch openHASP. Die Onboard-Ladeschaltung und der Lithiumbatterieanschluss können die Type-C-Stromversorgungs-Schnittstelle verwenden, um gleichzeitig Strom zu liefern und die Batterie zu laden, was mehr Möglichkeiten für die Erweiterung im Außenbereich für Ihr CrowPanel bietet.
Dieses ESP Terminal verwendet ein Acrylgehäuse, das nicht nur den Bildschirm schützt, sondern ihn auch schöner macht. Die Größe ist nur taschengroß, klein und tragbar; zwei M3 Befestigungslöcher erleichtern die Fixierung, was die Einrichtung Ihres Projekts mit dem Elecrow CrowPanel ESP Terminal vereinfacht.
Außerdem verfügt unser anderer Bildschirm mit SPI-Schnittstelle, der die grundlegende visuelle Wirkung gewährleistet, über mehr Crowtail-Schnittstellen sowie Kamera-/Mikrofonfunktionen. Für Details bitte hier klicken.
Merkmal des Elecrow CrowPanel ESP Terminal
- Integriertes ESP32-S3 Modul, das 2,4 GHz Wi-Fi und BLE unterstützt, ein Kernmerkmal des Elecrow CrowPanel ESP Terminal
- LCD 3,5 Zoll paralleles TFT-LCD mit 480*320 Auflösung, ein lebendiges RGB Touch Display
- Kompatibel mit Arduino/LVGL/PlatformIO/Micropython für dieses ESP Terminal
- Ausgereifte Softwareunterstützung, unterstützt ESP-IDF und Arduino IDE Entwicklung für Ihr Elecrow CrowPanel ESP Terminal
- Unterstützt Open-Source Grafikbibliothek - LVGL
- Unterstützt 1T1R Modus, Datenrate bis zu 150 Mbps, Wireless Multimedia (WMM)
- Perfekter Sicherheitsmechanismus, unterstützt AES-128/256, Hash, RSA, HMAC, digitale Signaturen und sicheren Boot
- Integrierter Ladesteuerchip und Schnittstelle, Verwendung des TYPE-C Anschlusses zum Laden
- Mit 4 Crowtail Schnittstellen (HY2.0-4P Stecker), Plug-and-Play mit verschiedenen Crowtail Sensoren für das CrowPanel
Spezifikation des Elecrow CrowPanel ESP Terminal
- ESP32-S3 Modul mit 16MB Flash und 8 MB PSRAM, das Gehirn dieses Elecrow CrowPanel ESP Terminal
- Wi-Fi Protokoll: 802.11b/g/n (802.11n bis zu 150Mbps) Wi-Fi Frequenzbereich: 2,402GHz - 2,483GHz
- Unterstützt BLE 5
- Mit 4 Crowtail Schnittstellen (HY2.0-4P Stecker) und integriertem Micro TF Kartensteckplatz
- 3,5-Zoll TFT LCD RGB Echtfarb-LCD-Bildschirm mit 480*320 Auflösung, ein beeindruckendes RGB Touch Display
- Treiberchip: ILI9488 (16-Bit parallele Leitung)
- Kapazitive Touchpanel-Controller-IC FT6236 Serie für dieses CrowPanel RGB Touch Display
- Betriebsspannung: DC 5V-500mA
- Schlafstrom:
- USB Stromversorgung: 6,86mA
- Lithium-Batterie Stromversorgung: 3,23mA
- LiPo Batterie Schnittstelle: PH2.0
- Betriebstemperatur: -10°C ~ 65°C
- Aktive Fläche: 73,63(L)*49,79mm(B)
- Abmessungen: 106(L)x66mm(B)*13mm(H)
Pin-Spezifikation
| Name | SPEZIFIKATION |
| Analog | HY2.0-4P |
| Digital | HY2.0-4P |
| UART | HY2.0-4P |
| I2C | HY2.0-4P |
Verbinden Sie sich mit Crowtail-Sensoren
Das Elecrow CrowPanel ESP Terminal kann mit über 150 Arten von Crowtail-Modulen verbunden werden, um interessantere Projekte zu realisieren.
 |
 |
Unterstützt die Open-Source-Grafikbibliothek - LVGL für Elecrow CrowPanel ESP Terminal
Das Elecrow CrowPanel ESP Terminal unterstützt die LVGL-Grafikbibliothek. Sie können verschiedene Benutzeroberflächen für dieses ESP Terminal RGB Touch Display entwerfen.
Entwerfen und erstellen Sie Benutzeroberflächen mühelos mit SquareLine Studio
Verwenden Sie SquareLine Studios, um Ihre eigene LVGL-Benutzeroberfläche für das Elecrow CrowPanel ESP Terminal zu entwerfen und mit einem Klick gebrauchsfertige Projekte zu exportieren.
Squareline Vision ist in der BETA-Phase, melden Sie sich jetzt an, um 40 % Rabatt auf alle Lizenzen zu erhalten. https://vision.squareline.io/
Programmierumgebung Unterstützung für Elecrow CrowPanel ESP Terminal
Das Elecrow CrowPanel ESP Terminal unterstützt die Programmierung mit VS Code, Arduino IDE, Espressif IDF und PlatformIO. Verschiedene Projekte können für dieses vielseitige ESP Terminal einfach entwickelt werden.

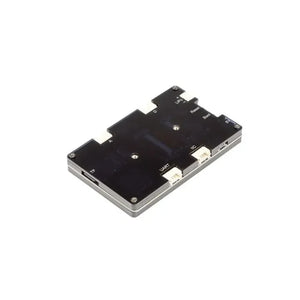

Strukturübersicht des Elecrow CrowPanel ESP Terminal

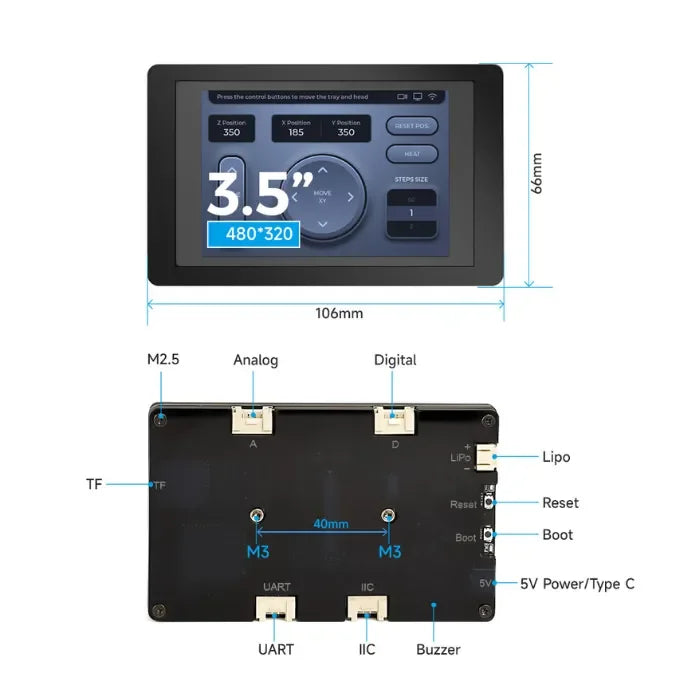

Hardwareübersicht des Elecrow CrowPanel ESP Terminal RGB Touch Displays
- REST-Taste. Drücken Sie diese Taste, um das System zurückzusetzen.

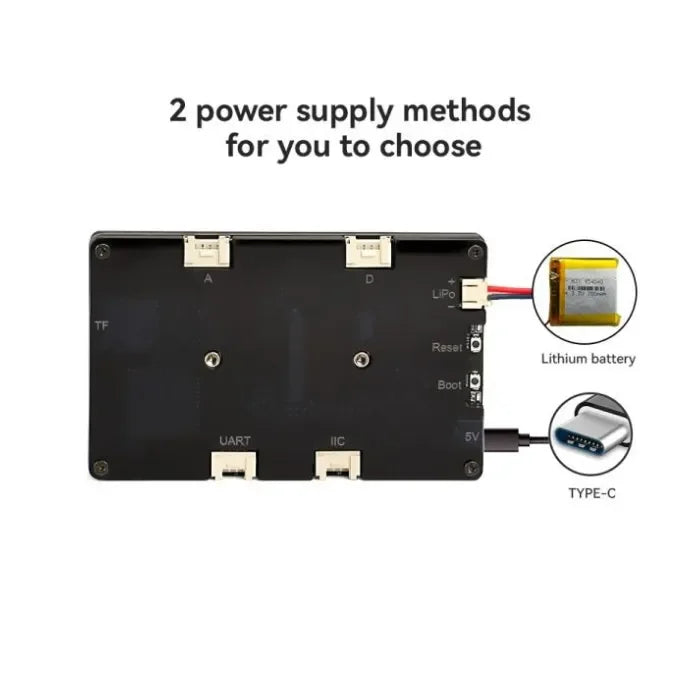

- LiPo-Anschluss. Lithium-Akku-Ladeschnittstelle (Lithium-Akku nicht enthalten)
- BOOT-Taste. Halten Sie die Boot-Taste gedrückt und drücken Sie die RESET-Taste, um den Firmware-Download-Modus zu starten. Benutzer können die Firmware über die serielle Schnittstelle herunterladen.
- 5V Stromversorgung/Type-C-Schnittstelle. Sie dient als Stromversorgung für das Entwicklungsboard und als Kommunikationsschnittstelle zwischen dem PC und dem ESP32.
- 4 Crowtail-Schnittstellen. Benutzer können den ESP32-S3 programmieren, um mit Peripheriegeräten zu kommunizieren, die an die Crowtail-Schnittstelle des Elecrow CrowPanel ESP Terminal angeschlossen sind.

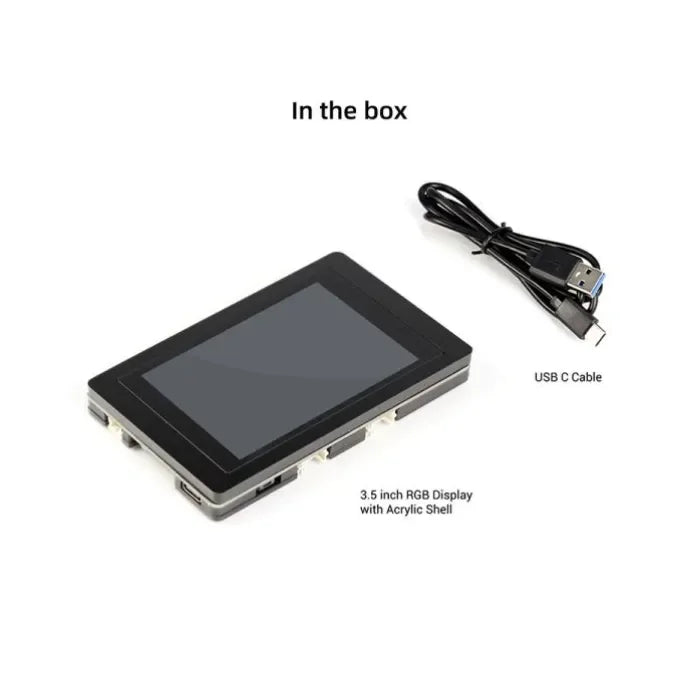

Packliste für Elecrow CrowPanel ESP Terminal
- 1x 3,5 Zoll Elecrow CrowPanel ESP Terminal RGB Touch Display mit Acrylgehäuse
- 1x USB-C Kabel
