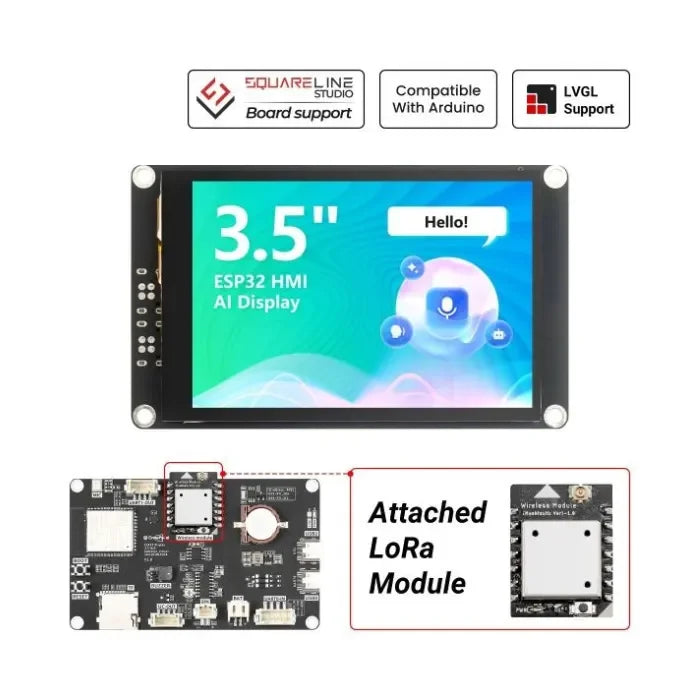

Elecrow CrowPanel Advance 3,5" HMI KI Display für Meshtastic
Elecrow CrowPanel Advance 3,5"-HMI AI Display ist ein leistungsstarkes HMI-Touchdisplay mit ein 480*320 Auflösung IPS-Bildschirm. Dieses Elecrow CrowPanel Advance verwendet den ESP32-S3 Chip als Kernprozessor. Dieser Chip ist mit einem Xtensa 32-Bit LX7 Dual-Core Prozessor mit einer Hauptfrequenz von bis zu 240MHz ausgestattet, verfügt über 512KB SRAM, 8M PSRAM und 16M Flash und bietet dem Gerät leistungsstarke Datenverarbeitungsfähigkeiten. Die integrierten 2,4GHz Wi-Fi und BLE-Funktionen, kombiniert mit der eingebauten RF-Antenne, gewährleisten die Stabilität und Zuverlässigkeit der drahtlosen Verbindung. Außerdem machen die vielfältigen Schnittstellen und der niedrige Stromverbrauch dieses 3,5-Zoll-Elecrow CrowPanel Advance HMI AI Display ideal für HMI-Anwendungen, die eine starke drahtlose Konnektivität benötigen. Es unterstützt die Arduino IDE, Espressif IDF und PlatformIO. Dieses CrowPanel Advance ist kompatibel mit der LVGL-Grafikbibliothek und unterstützt C++.
Dieser 3,5-Zoll-Elecrow CrowPanel Advance KI-Display-Bildschirm verwendet ein IPS-Panel, und der 178° große Betrachtungswinkel ermöglicht ein lebendiges visuelles Erlebnis aus jedem Winkel. Die kapazitive Touch-Technologie sorgt für reibungslose, reaktionsschnelle Interaktionen. Jeder Touch wird präzise und intuitiv.
Ein bemerkenswertes Merkmal des 3,5-Zoll-Elecrow CrowPanel Advance KI-Displays ist seine integrierte KI-Funktion. Benutzer können über Mikrofon und Lautsprecher interagieren. Dies umfasst Spracherkennung und Sprachsynthese. Sie können nahtlose Gespräche mit intelligenten Assistenten führen, um Informationen zu erhalten.
Mit dem SX1262-Funkmodul kann dieses Elecrow CrowPanel Advance HMI KI-Display den Zugang zum Meshtastic-Netzwerk unterstützen (ein Open-Source-, netzunabhängiges, dezentrales Mesh-Netzwerk, das auf erschwinglichen, energiesparenden Geräten läuft). Dieses Elecrow CrowPanel Advance ist die Meshtastic-Version des CrowPanel Advance-Displays. Das enthaltene SX1262 LoRa-Modul ermöglicht diesem Elecrow CrowPanel Advance den Zugang zum Meshtastic-Netzwerk und die Kommunikation mit anderen Meshtastic-Geräten.
Dieses Elecrow CrowPanel Advance HMI KI-Display integriert die neueste Meshtastic-Technologie, optimiertes Port-Layout, hervorragende Display-Touch-Leistung und größeren Speicherplatz. Diese Verbesserungen erhöhen die Flexibilität und Zuverlässigkeit der Konnektivität für das Elecrow CrowPanel Advance, bieten den Nutzern vielfältigere Auswahlmöglichkeiten und breitere Anwendungsmöglichkeiten und erfüllen die strengen Anforderungen moderner intelligenter Systeme für Fernüberwachung und -steuerung. Dieses 3,5" Elecrow CrowPanel Advance KI-Display unterstützt auch Taktilität. Hier klicken, um mehr zu erfahren.

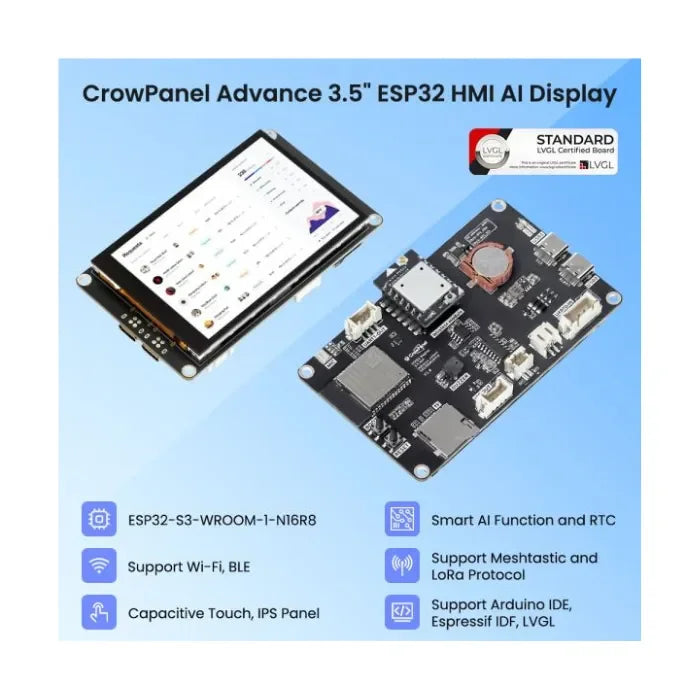

Merkmale des Elecrow CrowPanel Advance HMI KI-Displays
- Ausgestattet mit dem ESP32-S3-WROOM-1 Modul als Kerncontroller, bietet es eine hervorragende Leistung für das Elecrow CrowPanel Advance;
- Hauptfrequenz bis zu 240MHz, ausgestattet mit 512KB SRAM, 8M PSRAM und 16M Flash;
- 480*320 3,5” für das Elecrow CrowPanel Advance, mit Treiber-IC ILI9488;
- IPS-Panel, 178° großer Betrachtungswinkel, unterstützt kapazitiven Touch;
- Intelligente KI-Funktion, ausgestattet mit Lautsprecheranschluss und Hochleistungsmikrofon, können Benutzer nahtlose Gespräche mit intelligenten Assistenten über Sprachbefehle, Spracherkennung und Sprachsynthese führen, was es zu einem ausgezeichneten KI-Display macht;
- Integrierte LVGL-Demonstrationsoberfläche und Arduino-Beispiele, Plug-and-Play;
- Das SX1262-Funkmodul unterstützt den Zugang zum Meshtastic-Netzwerk;
- Echtzeituhrfunktion, die die Kontinuität und Genauigkeit der Systemzeit bei Stromausfall gewährleistet;
- Der Peripherieanschluss verwendet ein vertikales und integriertes Terminaldesign, das besser den kompakten und integrierten Designanforderungen eingebetteter Geräte entspricht.
Vergleich der CrowPanel Basic Serie mit der Elecrow CrowPanel Advance Serie
Anwendungsszenarien für Elecrow CrowPanel Advance
- Industrielle Automatisierung
- Smart City
- Smart Home
- Medizinische Ausrüstung
- Landwirtschaftstechnik
- Umweltüberwachung
- Umweltüberwachung
- Energiemanagement
- Logistik und Lagerhaltung
- Einzelhandel und Gastronomie
- Bildung und Forschung
Zielgruppe für Elecrow CrowPanel Advance HMI AI Display
Ingenieure und Techniker, Systemintegratoren, Anlagenleiter, F&E-Personal, Landwirte, Umweltwissenschaftler, medizinische Fachkräfte, Einzelhändler und Restaurantbesitzer, Bildungseinrichtungen, Energieunternehmen usw.
Spezifikation für Elecrow CrowPanel Advance HMI AI Display
|
Hauptchip-ESP32-S3-WROOM-1-N16R8 (betrieben vom Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
Hochleistungs-Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240MHz |
|
Systemspeicher |
512KB SRAM, 8M PSRAM |
|
Speicher |
16M Flash, 384KB ROM |
|
Programmiersprache |
C/C++ |
|
Entwicklungsumgebung |
ESP-IDF, Arduino IDE, PlatformIO, LVGL |
|
Bildschirm für Elecrow CrowPanel Advance |
|
|
Größe |
3,5 Zoll |
|
Treiber-IC |
ILI9488 |
|
Auflösung |
480*320 |
|
Anzeigepanel |
IPS-Panel |
|
Touchpanel |
Kapazitiver Einzeltouch |
|
Blickwinkel |
178° |
|
Helligkeit |
400 cd/m² (Typ.) |
|
Farbtiefe |
16-Bit |
|
Drahtlose Kommunikation - Onboard-Antenne für Elecrow CrowPanel Advance |
|
|
WiFi |
Unterstützt 2,4 GHz, 802.11a/b/g/n |
|
Bluetooth |
Unterstützt Bluetooth 5.0 und BLE |
|
Andere |
LoRa (Meshtastic-fähig) |
|
Schnittstelle/Funktion für Elecrow CrowPanel Advance |
|
|
Schnittstelle |
USB-Anschluss, UART, I2C, SD-Kartensteckplatz, Batteriebuchse, Lautsprecheranschluss, Mikrofon usw. |
|
Funktion |
RTC-Uhr, Audioverstärker, Lautstärkeregelung, Batterielademanagement, USB zu UART usw. |
|
Taste/LED-Anzeige für Elecrow CrowPanel Advance |
|
|
Reset-Taste |
Ja, zum Zurücksetzen des Geräts drücken |
|
Boot-Taste |
Ja, zum Programmieren die Einschalttaste gedrückt halten |
|
PWR |
Stromanzeige |
|
CHG |
Ladezustand der Lithiumbatterie, Abschlussanzeige |
|
Weitere Funktionen des Elecrow CrowPanel Advance |
|
|
Installationsmethode |
Rückhängend, Befestigungsloch |
|
Betriebstemperatur |
-20~70 °C |
|
Lagertemperatur |
-30~80 °C |
|
Stromeingang |
5V/2A, USB- oder UART-Anschluss |
|
Abmessungen |
101,4*63,3*15,8mm |
Drahtlosmodul-Details für SX1262 (LoRa) für das Elecrow CrowPanel Advance
|
Anstecknadel |
Pin-Richtung |
Hinweis |
|
DIO1 |
Eingang/Ausgang |
Konfigurierbare universelle IO-Ports |
|
SCK |
Eingang |
SPI-Datenpin |
|
MISO |
Eingang |
SPI-Datenpin |
|
MOSI |
Ausgang |
SPI-Datenpin |
|
3V3 |
|
Stromversorgung |
|
GND |
|
Masseleitung, verbunden mit der Leistungsreferenzmasse |
|
NRESET |
Ausgang |
Chip-Reset-Auslöseeingangspin, niedriger Pegel ist aktiv |
|
DIO2 |
Eingang |
RF-Schalter Sende-/Empfangssteuerungspin, niedriger Pegel ist Empfang, hoher Pegel ist Senden |
|
BUSY |
Ausgang |
Wird für Statusanzeige verwendet |
|
NSS |
Eingang |
Modul-Chip-Select-Pin, verwendet für SPI-Kommunikation |
|
DIO3 |
Eingang/Ausgang |
Konfigurierbare universelle IO-Ports |
Antennenleistung für Elecrow CrowPanel Advance
|
Verstärkung (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Eingangsimpedanz (Ω) |
50 |
|
Polarisation |
Vertikal |
|
Blitzschutz |
DC-Masse |
|
Mechanische Spezifikation |
|
|
Kabelspezifikation |
RF1.13 |
|
Kabellänge (cm) |
10 cm |
|
Eingangssteckertyp |
IPEX-1 |
|
Antennen-Gewicht (kg) |
0.01 |
|
Betriebstemperatur |
-40℃~85℃ |

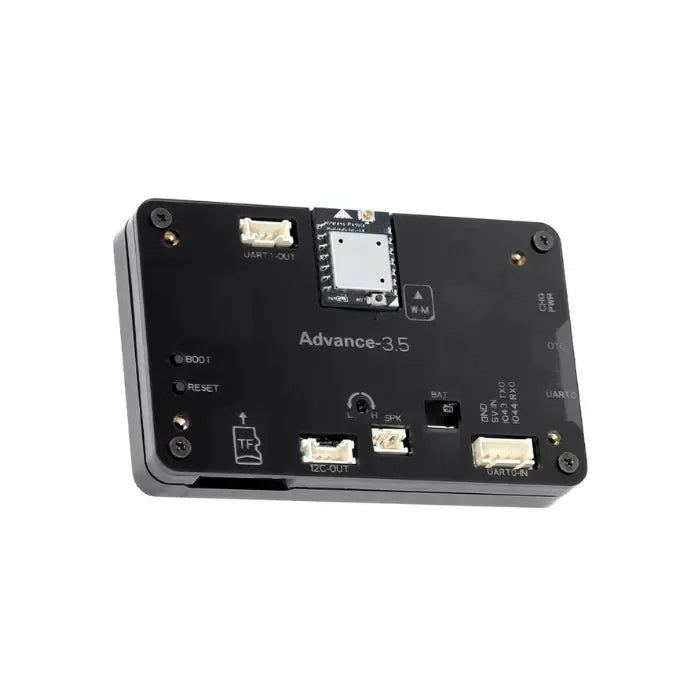

Pinbelegung des Displays für Elecrow CrowPanel Advance
|
Anstecknadel |
Beschreibung |
Anschlusstyp |
|
SPK |
Gibt das Audiosignal aus und verbindet sich mit Lautsprechern. Das Mainboard verfügt über eine Leistungsverstärker-Schaltung. |
PH2.0-2P |
|
PWR |
Power-LED |
|
|
RST |
Reset-Taste. Drücken Sie sie, um das System zurückzusetzen. |
|
|
BOOT |
|
|
|
UART0-OUT |
Erstellt die Kommunikation zwischen Logikmodulen, einschließlich serieller Kommunikationsmodule und Druckmodule. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Stellt die Kommunikation zwischen dem Mikrocontroller und Peripheriegeräten her. |
HY2.0-4P |
|
BAT |
Lithiumbatterie anschließen. (Mit Batterieladekreis) |
PH2.0-2P |
Für weitere Pin-Funktionen siehe Wiki für Elecrow CrowPanel Advance.

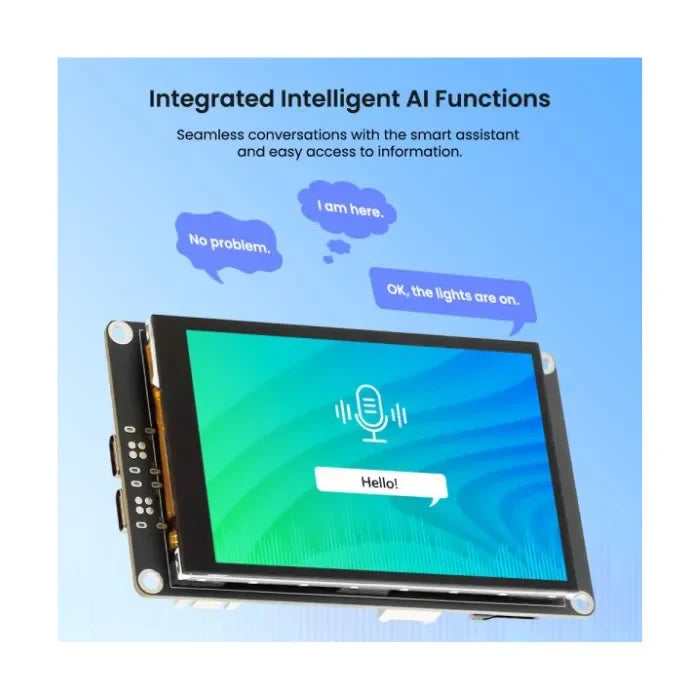

Integrierte intelligente KI-Funktionen auf dem Elecrow CrowPanel Advance HMI KI-Display
Die Sprachinteraktion wird über Mikrofon und Lautsprecher realisiert, ermöglicht nahtlose Gespräche mit dem smarten Assistenten und einfachen Zugang zu Informationen, was es zu einem leistungsstarken KI-Display macht.

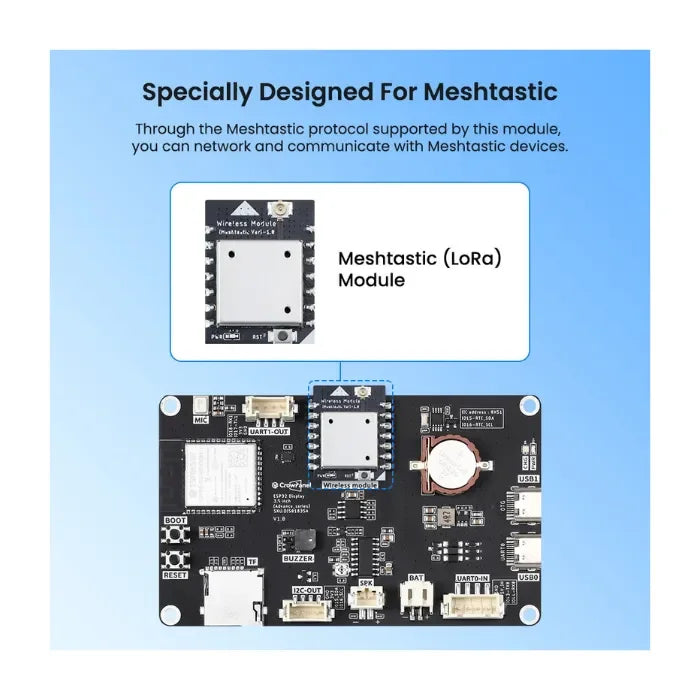

Elecrow CrowPanel Advance Bildschirm + MUI = Sofortiges Meshtastic-Messaging-Gerät
Austauschbares Wireless-Modul-Design, bietet vielfältige drahtlose Kommunikationsoptionen für Elecrow CrowPanel Advance
Durch den Austausch des Moduls unterstützt das Elecrow CrowPanel Advance mehrere Kommunikationsprotokolle wie Zigbee, LoRa, nRF2401, Matter, Thread und Wi-Fi 6. Ein Elecrow CrowPanel Advance Bildschirm kann verschiedene Anforderungen an die drahtlose Kommunikation erfüllen, einschließlich der Meshtastic-Funktionalität.
Hinweis: Bitte hier klicken, wenn Sie das Display mit anderen drahtlosen Modulen kaufen möchten.
IPS-Panel mit 178° breitem Betrachtungswinkel auf Elecrow CrowPanel Advance
Der 178° breite Betrachtungswinkel ermöglicht Ihnen ein lebendiges visuelles Erlebnis aus jedem Winkel auf dem Elecrow CrowPanel Advance HMI AI Display.
Unterstützung mehrerer Entwicklungsumgebungen für Elecrow CrowPanel Advance
Es unterstützt mehrere Entwicklungsumgebungen wie Arduino IDE, Espressif IDF und PlatformIO sowie Programmiersprachen wie C++, um den Bedürfnissen verschiedener Entwickler gerecht zu werden und jedes Projekt mit dem Elecrow CrowPanel Advance möglich zu machen.
Unterstützung der Open-Source-Grafikbibliothek - LVGL auf Elecrow CrowPanel Advance
Es unterstützt die LVGL-Grafikbibliothek, und Sie können verschiedene Benutzeroberflächen für das Elecrow CrowPanel Advance entwerfen.
Benutzeroberfläche einfach mit SquareLine Studio für Elecrow CrowPanel Advance entwerfen und erstellen
Entwerfen und erstellen Sie mühelos Ihre eigene LVGL-Benutzeroberfläche mit SquareLine Studios, was Design und Entwicklung auf dem Elecrow CrowPanel Advance HMI AI Display vereinfacht.
Squareline Vision ist in der BETA-Phase, melden Sie sich jetzt an und erhalten Sie 40 % Rabatt auf alle Lizenzen. https://vision.squareline.io/
Verbinden Sie sich mit mehr als 150+ Crowtail-Sensoren mit Elecrow CrowPanel Advance
Anwendungsszenario für Elecrow CrowPanel Advance
Es eignet sich für verschiedene Szenarien wie Automotive HMI, medizinische Geräte, Drohnensteuerung, Kamerasteuerung, Smart Home, Hausautomation, industrielle Steuerung, zivile Elektronik, intelligente Landwirtschaft, Umweltüberwachung und IoT-Anwendungsgeräte, was das Elecrow CrowPanel Advance sehr vielseitig macht.

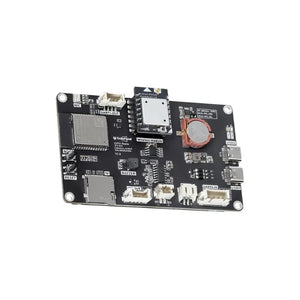

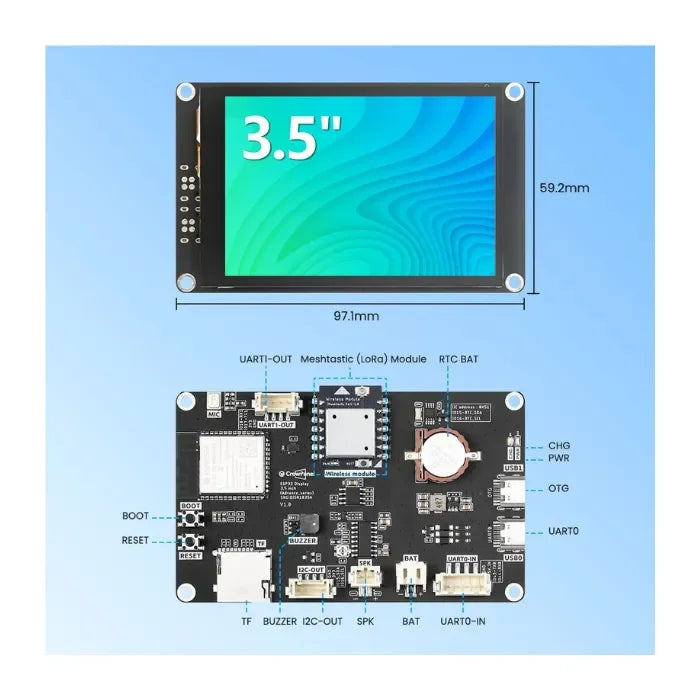

Hardware-Übersicht des Elecrow CrowPanel Advance
Packliste für Elecrow CrowPanel Advance
- 1x Elecrow CrowPanel Advance ESP32 Display-3,5 Zoll
- 1x Wireless Modul-Meshtastic (mit 868MHz/915MHz Kupferrohr-Federantenne) Optional
- 1x USB-A-zu-Type-C-Kabel
- 1x Crowtail/Grove 4-poliges DuPont-Kabel
- 1x Antenne
Wiki & Externe Links für Elecrow CrowPanel Advance
