Elecrow CrowPanel Advance 2,8-Zoll-HMI-AI-Display für Meshtastic ohne Gehäuse
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Elecrow CrowPanel Advance 2,8-Zoll-HMI-AI-Display für Meshtastic ohne Gehäuse

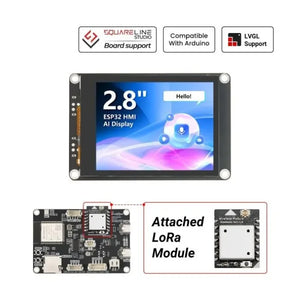

CrowPanel Advance ESP32 2,8-Zoll-Display ist die Meshtastic-Version des Elecrow CrowPanel Advance HMI AI Displays. Das enthaltene SX1262 LoRa-Modul ermöglicht dem Bildschirm den Zugriff auf das Meshtastic-Netzwerk und die Kommunikation mit anderen Meshtastic-Geräten.
Es ist ein leistungsstarkes HMI-Touchdisplay mit einem 320*240 Auflösung IPS-Bildschirm. Es verwendet den ESP32-S3-Chip als Hauptprozessor, ausgestattet mit einem Xtensa 32-Bit LX7 Dual-Core-Prozessor und einer Hauptfrequenz von bis zu 240MHz. Es verfügt über 512KB SRAM, 8M PSRAM und 16M Flash. Dies verleiht dem Elecrow CrowPanel Advance eine starke Datenverarbeitungskapazität. Die 2,4GHz Wi-Fi- und BLE-Funktionen mit integrierter RF-Antenne sorgen für eine stabile, zuverlässige drahtlose Verbindung. Außerdem machen die vielfältigen Schnittstellen und der niedrige Stromverbrauch diesen 2,8" Bildschirm ideal für HMI-Anwendungen, die eine starke drahtlose Konnektivität benötigen. Er unterstützt die Arduino IDE, Espressif IDF und PlatformIO. Er ist kompatibel mit der LVGL-Grafikbibliothek und unterstützt C++.
Dieser 2,8" Bildschirm verwendet ein IPS-Panel, und der 178° breite Betrachtungswinkel ermöglicht ein lebendiges visuelles Erlebnis aus jedem Winkel. Die kapazitive Touch-Technologie ermöglicht flüssige, reaktionsschnelle Interaktionen, die jede Berührung auf Ihrem Elecrow CrowPanel Advance HMI AI Display präzise und intuitiv machen.
Ein bemerkenswertes Merkmal des CrowPanel Advance 2,8" Displays ist seine integrierte KI-Funktion. Nutzer können Lautsprecher anschließen und Mikrofone verwenden, um zu interagieren. Dies umfasst Spracherkennung und Sprachsynthese. Sie können nahtlose Gespräche mit intelligenten Assistenten führen, um Informationen zu erhalten. Mit dem SX1262 Wireless-Modul kann das CrowPanel Advance HMI AI Display den Zugang zum Meshtastic-Netzwerk unterstützen (ein Open-Source-, netzunabhängiges, dezentrales Mesh-Netzwerk, das für erschwingliche, stromsparende Geräte entwickelt wurde).
Dieses Elecrow CrowPanel Advance HMI AI Display integriert die Meshtastic Wireless-Technologie, ein optimiertes Port-Layout, ein großartiges Touch-Display und größeren Speicher. Diese Verbesserungen erhöhen die Flexibilität und Zuverlässigkeit der Konnektivität, bieten den Nutzern vielfältigere Auswahlmöglichkeiten und breitere Anwendungsmöglichkeiten und erfüllen die strengen Anforderungen moderner intelligenter Systeme für Fernüberwachung und -steuerung. Dieses 2,8" Display unterstützt auch Taktilität. Hier klicken um mehr zu erfahren.

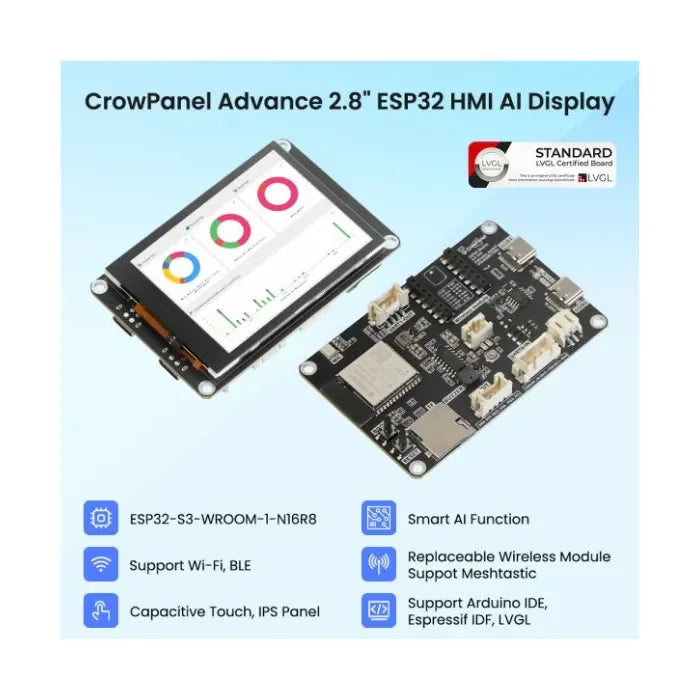

Merkmale des Elecrow CrowPanel Advance HMI AI Displays
- Ausgestattet mit dem ESP32-S3-WROOM-1 Modul als Kerncontroller, das eine hervorragende Leistung für das Elecrow CrowPanel Advance bietet.
- Hauptfrequenz bis zu 240MHz, ausgestattet mit 512KB SRAM, 8M PSRAM und 16M Flash.
- 320*240 2,8 Zoll, mit Treiber-IC ST7789.
- IPS-Panel, 178° breiter Betrachtungswinkel, unterstützt kapazitiven Touch, ein Hauptmerkmal des CrowPanel Advance.
- Intelligente KI-Funktion, ausgestattet mit Lautsprecheranschluss und Hochleistungsmikrofon, ermöglicht Nutzern nahtlose Gespräche mit smarten Assistenten durch Sprachbefehlsinteraktion, Spracherkennung und Sprachsynthese, was es zu einem echten AI Display macht.
- Das SX1262 Funkmodul unterstützt den Zugang zum Meshtastic-Netzwerk.
- Integrierte LVGL-Demonstrationsschnittstelle und Arduino-Beispiele, Plug-and-Play.
- Der Peripherieanschluss verwendet ein vertikales und integriertes Terminaldesign, das besser den kompakten und integrierten Designanforderungen von Embedded-Geräten entspricht.
CrowPanel Basic Serie im Vergleich zur CrowPanel Advance Serie
Anwendungsszenarien für Elecrow CrowPanel Advance HMI AI Display
- Industrielle Automatisierung
- Smart City
- Smart Home
- Medizinische Ausrüstung
- Landwirtschaftliche Technologie
- Umweltüberwachung
- Energiemanagement
- Logistik und Lagerhaltung
- Einzelhandel und Gastronomie
- Bildung und Forschung
Zielgruppe für Elecrow CrowPanel Advance
Ingenieure und Techniker, Systemintegratoren, Anlagenleiter, F&E-Personal, Landwirte, Umweltwissenschaftler, medizinische Fachkräfte, Einzelhändler und Restaurantbesitzer, Bildungseinrichtungen, Energieunternehmen und alle, die ein vielseitiges AI Display benötigen.
Spezifikation des Elecrow CrowPanel Advance
|
Hauptchip - ESP32-S3-WROOM-1-N16R8 (Betreibt das Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
Hochleistungs-Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz |
|
Systemspeicher |
512KB SRAM, 8M PSRAM |
|
Speicher |
16M Flash, 384KB ROM |
|
Programmiersprache |
C/C++ |
|
Entwicklungsumgebung |
ESP-IDF, Arduino IDE, LVGL, PlatformIO |
|
Bildschirmfunktionen des Elecrow CrowPanel Advance |
|
|
Größe |
2,8 Zoll |
|
Treiber-IC |
ST7789 |
|
Auflösung |
320*240 |
|
Anzeigepanel |
IPS-Panel |
|
Touchpanel |
Kapazitiver Einzeltouch |
|
Blickwinkel |
178° |
|
Helligkeit |
400 cd/m² (Typ.) |
|
Farbtiefe |
16-Bit |
|
Drahtlose Kommunikation - Onboard-Antenne für Elecrow CrowPanel Advance |
|
|
WiFi |
Unterstützt 2,4 GHz, 802.11a/b/g/n |
|
Bluetooth |
Unterstützt Bluetooth 5.0 und BLE |
|
Andere |
LoRa (Meshtastic-fähig) |
|
Schnittstelle/Funktion des Elecrow CrowPanel Advance |
|
|
Schnittstelle |
USB-Anschluss, UART, I2C, SD-Kartensteckplatz, Batteriebuchse, Lautsprecheranschluss, Mikrofon, Summer usw. |
|
Funktion |
RTC-Uhr, Audioverstärker, Lautstärkeregelung, Batterielademanagement, USB zu UART usw. |
|
Taste/LED-Anzeige |
|
|
Reset-Taste |
Ja, zum Zurücksetzen des Geräts drücken |
|
Boot-Taste |
Ja, zum Programmieren die Einschalttaste gedrückt halten |
|
PWR |
Stromanzeige |
|
CHG |
Ladezustand der Lithiumbatterie, Abschlussanzeige |
|
Weitere Funktionen des Elecrow CrowPanel Advance |
|
|
Installationsmethode |
Rückseitige Aufhängung, Befestigungsloch |
|
Betriebstemperatur |
-20~70 °C |
|
Lagertemperatur |
-30~80 °C |
|
Stromeingang |
5V/2A, USB- oder UART-Anschluss |
|
Abmessungen |
85,4*58,5*15,5*mm |
Drahtlosmodul-Details für SX1262 (LoRa) auf Elecrow CrowPanel Advance
|
Anstecknadel |
Pin-Richtung |
Hinweis |
|
DIO1 |
Eingang/Ausgang |
Konfigurierbare universelle IO-Ports |
|
SCK |
Eingang |
SPI-Datenpin |
|
MISO |
Eingang |
SPI-Datenpin |
|
MOSI |
Ausgang |
SPI-Datenpin |
|
3V3 |
|
Stromversorgung |
|
GND |
|
Masseleitung, verbunden mit der Leistungsreferenzmasse |
|
NRESET |
Ausgang |
Chip-Reset-Auslöseeingangspin, niedriger Pegel ist aktiv |
|
DIO2 |
Eingang |
RF-Schalter Sende-/Empfangssteuerungspin, niedriger Pegel ist Empfang, hoher Pegel ist Senden |
|
BUSY |
Ausgang |
Wird für Statusanzeige verwendet |
|
NSS |
Eingang |
Modul-Chip-Select-Pin, verwendet für SPI-Kommunikation |
|
DIO3 |
Eingang/Ausgang |
Konfigurierbare universelle IO-Ports |
Antennenleistung für Elecrow CrowPanel Advance
|
Verstärkung (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Eingangsimpedanz (Ω) |
50 |
|
Polarisation |
Vertikal |
|
Blitzschutz |
DC-Masse |
|
Mechanische Spezifikation |
|
|
Drahtspezifikation |
RF1.13 |
|
Drahtlänge (cm) |
10 cm |
|
Eingangssteckertyp |
IPEX-1 |
|
Antennen-Gewicht (kg) |
0.01 |
|
Betriebstemperatur |
-40℃~85℃ |

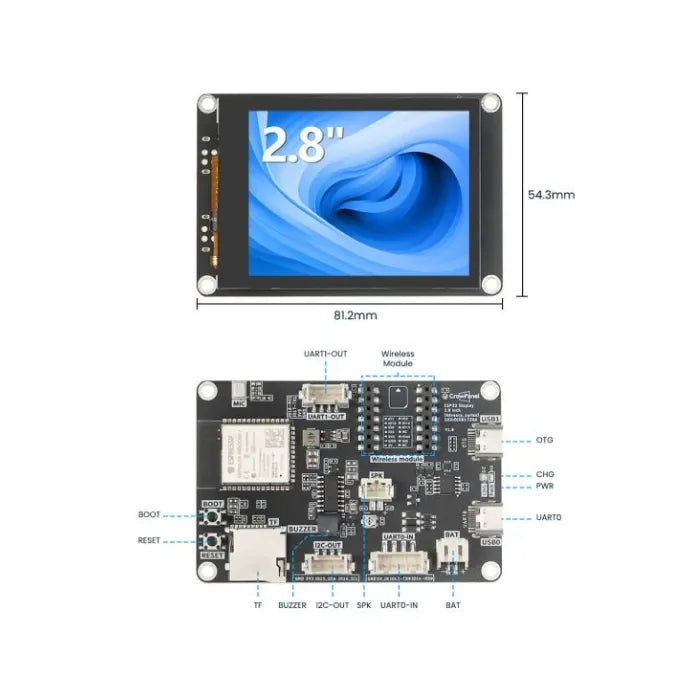

Pinbelegung der Anzeige für Elecrow CrowPanel Advance
|
Anstecknadel |
Beschreibung |
Anschlusstyp |
|
SPK |
Gibt Audiosignal aus und verbindet sich mit Lautsprechern. Das Mainboard verfügt über eine Leistungsverstärker-Chip-Schaltung. |
PH2.0-2P |
|
PWR |
Power-LED |
|
|
RST |
Reset-Taste. Drücken Sie sie, um das System zurückzusetzen. |
|
|
BOOT |
|
|
|
UART0-OUT |
Erstellt die Kommunikation zwischen Logikmodulen, einschließlich serieller Kommunikationsmodule und Druckmodule. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Stellt die Kommunikation zwischen dem Mikrocontroller und Peripheriegeräten her. |
HY2.0-4P |
|
BAT |
Lithiumbatterie anschließen. (Mit Batterieladekreis) |
PH2.0-2P |
Für weitere Pin-Funktionen siehe Wiki.

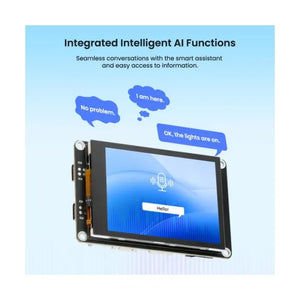

Integrierte intelligente KI-Funktionen auf dem Elecrow CrowPanel Advance HMI AI Display
Die Sprachinteraktion wird über Mikrofon und Lautsprecher realisiert, ermöglicht nahtlose Gespräche mit dem smarten Assistenten und einfachen Zugang zu Informationen, eine Kernfunktion dieses AI Display.
CrowPanel Advance Bildschirm + MUI = Sofortiges Meshtastic-Nachrichtengerät

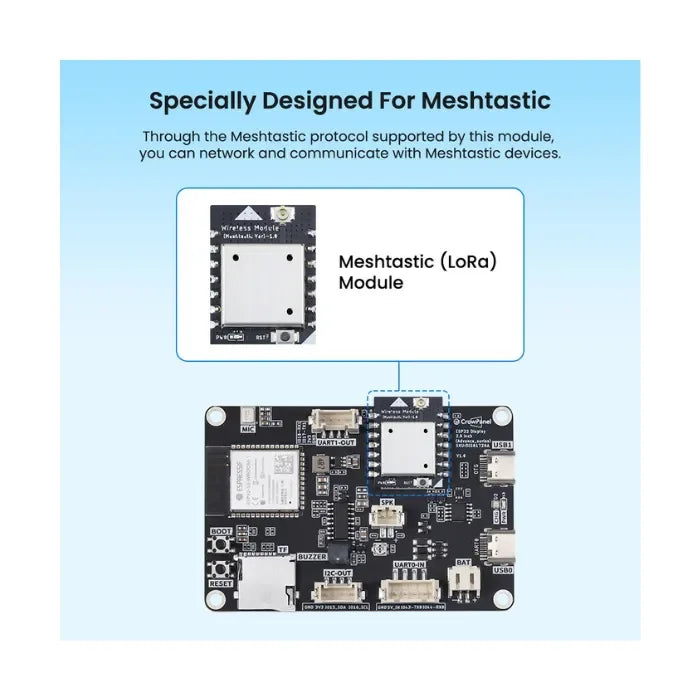

Austauschbares Design des drahtlosen Moduls, bietet vielfältige drahtlose Kommunikationsoptionen für Elecrow CrowPanel Advance
Durch den Austausch des Moduls unterstützt dieses Elecrow CrowPanel Advance mehrere Kommunikationsprotokolle wie Zigbee, LoRa, nRF2401, Matter, Thread und Wi-Fi 6. Ein Bildschirm kann verschiedene Anforderungen an die drahtlose Kommunikation erfüllen.
Hinweis: Wenn Sie das Display mit anderen drahtlosen Modulen kaufen möchten, bitte hier klicken.
IPS-Panel mit 178° weitem Betrachtungswinkel auf Elecrow CrowPanel Advance
Der 178° breite Betrachtungswinkel ermöglicht Ihnen ein lebendiges visuelles Erlebnis aus jedem Winkel auf Ihrem Elecrow CrowPanel Advance HMI AI Display.
Unterstützung mehrerer Entwicklungsumgebungen für Elecrow CrowPanel Advance
Das Elecrow CrowPanel Advance unterstützt mehrere Entwicklungsumgebungen wie Arduino IDE, Espressif IDF und PlatformIO sowie Programmiersprachen wie C++, um den Bedürfnissen verschiedener Entwickler gerecht zu werden und jedes Projekt möglich zu machen.
Unterstützung der Open-Source-Grafikbibliothek - LVGL auf Elecrow CrowPanel Advance
Das Elecrow CrowPanel Advance unterstützt die LVGL-Grafikbibliothek, mit der Sie verschiedene Benutzeroberflächen mühelos gestalten können.
UI einfach mit SquareLine Studio für Elecrow CrowPanel Advance entwerfen und erstellen
Entwerfen und erstellen Sie mühelos Ihre eigene LVGL-Benutzeroberfläche mit SquareLine Studios, was Design und Entwicklung auf dem Elecrow CrowPanel Advance HMI AI Display vereinfacht.
Squareline Vision ist in der BETA-Phase, melden Sie sich jetzt an und erhalten Sie 40 % Rabatt auf alle Lizenzen. https://vision.squareline.io/
Verbinden Sie sich mit mehr als 150+ Crowtail-Sensoren mit Elecrow CrowPanel Advance
Anwendungsszenario für Elecrow CrowPanel Advance HMI AI Display
Es eignet sich für verschiedene Szenarien wie Automotive HMI, medizinische Geräte, Drohnensteuerung, Kamerasteuerung, Smart Home, Hausautomation, industrielle Steuerung, zivile Elektronik, intelligente Landwirtschaft, Umweltüberwachung und IoT-Anwendungsgeräte, wodurch das Elecrow CrowPanel Advance äußerst vielseitig ist.

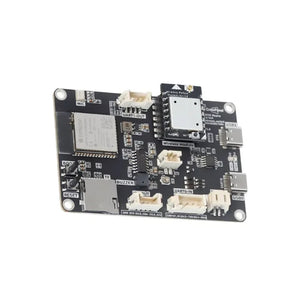

Hardware-Übersicht des Elecrow CrowPanel Advance
Packliste für Elecrow CrowPanel Advance
- 1x CrowPanel Advance ESP32 Display - 2,8 Zoll
- 1x Wireless-Modul - Meshtastic (mit 868Mhz/915MHz Kupferrohrfederantenne) Optional
- 1x USB-A-zu-Type-C-Kabel
- 1x Crowtail/Grove 4-poliges DuPont-Kabel
- 1x Antenne
