DFRobot Schwenk-Neige-HAT für Raspberry Pi NVIDIA Jetson Nano

DFRobot Schwenk-Neige-HAT für Raspberry Pi NVIDIA Jetson Nano

19,95 €

Das 2-DOF Pan-Tilt HAT (Horizontal-/Vertikalbewegung) wird direkt in den 40-Pin GPIO des Raspberry Pi gesteckt und ermöglicht präzise Kamerapositionierung mit minimaler Verkabelung. Über die I²C-Schnittstelle steuert es Pan-Tilt-Bewegungen und die Umgebungslichtmessung mit nur 2 Signalleitungen. Der integrierte PCA9685-Chip erzeugt 12-Bit PWM-Signale für sanfte Servosteuerung, während der TSL25911FN Lichtsensor die Lichtwahrnehmung des menschlichen Auges nachahmt, um die Kameraleistung bei wechselnden Lichtverhältnissen zu optimieren. Enthält eine dedizierte Acrylhalterung zur Befestigung von Raspberry Pi Kameras.

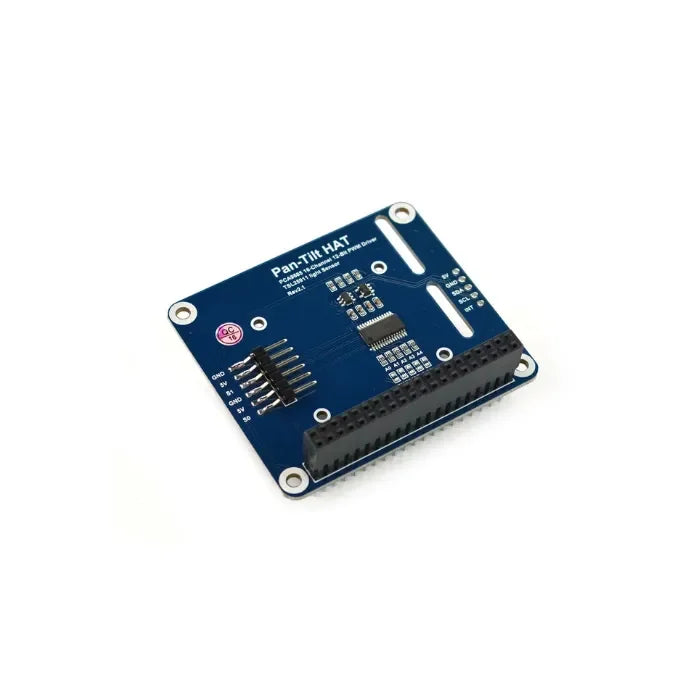

Pan-Tilt HAT Vorderansicht



⚡ Hauptmerkmale

  • Plug-and-Play Design: Direkter GPIO-Einsatz + stapelbare Header erhalten GPIO-Zugriff für andere Peripheriegeräte
  • Präzisionssteuerung: 12-Bit PWM-Auflösung (vs. Standard 8-Bit) ermöglicht 0,5° Servo-Positionsgenauigkeit
  • Umgebungsanpassung: TSL25911FN Sensor (12-Bit ADC) passt die Kamera-Belichtung automatisch an für gleichbleibende Bildqualität
  • Spannungsflexibilität: 3.3V/5V Logikkompatibilität durch integrierte Pegelwandlungsschaltung
  • Robuste Integration: Kompatibel mit Raspberry Pi Kamera V1/V2/HQ und Arducam IMX219/IMX477 Modulen

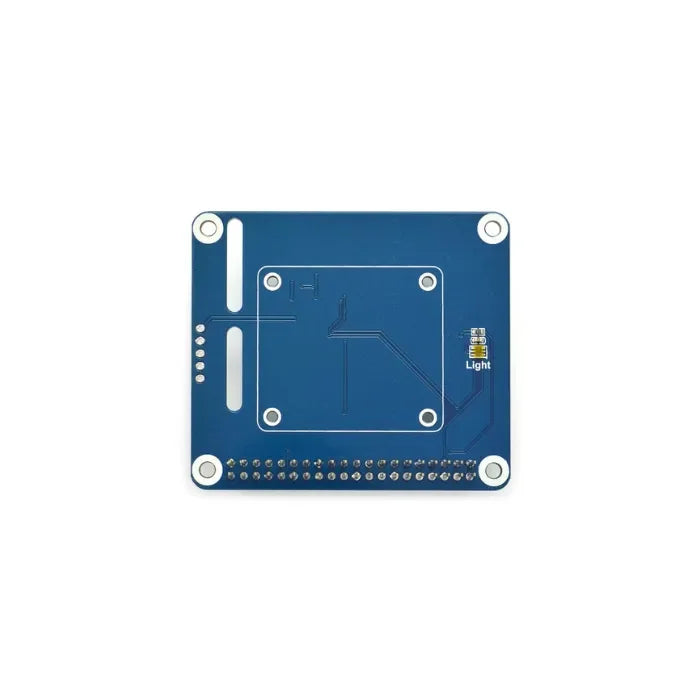

Pan-Tilt HAT Seitenansicht



📊 Spezifikationen

Parameter Details
Modell Pan-Tilt HAT (SKU: FIT0731)
Steuerchip PCA9685 (16-Kanal PWM-Treiber)
Lichtsensor TSL25911FN (0–40.000 Lux Erkennung)
PWM-Auflösung 12-Bit (4096 Schritte)
Kommunikation I²C (Adressen: PCA9685=0x40, TSL25911FN=0x29)
Betriebsspannung 3.3V/5V

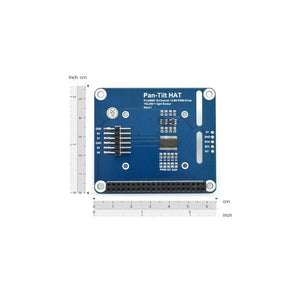

Abmessungen 56,6 × 65mm (2,23 × 2,56")
Servo-Unterstützung Zwei SG90/MG90-Servos (nicht enthalten)
Montagekompatibilität Standard M2 Schraublöcher für Kameras/Sensoren

🚀 Anwendungen

  • Robotik: Objektverfolgung und SLAM-Navigation auf Jetson Nano
  • Sicherheit: Automatisches Verfolgen von Eindringlingen mit OpenCV-basierter Gesichtserkennung
  • Industrielle Automatisierung: Qualitätsprüfung mit hochpräziser Kameraausrichtung
  • Bildung: ROS/Arduino-Projekte für Pan-Tilt-Mechanik und Sensorintegration



📦 Lieferumfang

  • Pan-Tilt HAT ×1 (unmontiert)
  • Acryl-Kamerahalterung ×1
  • M2 Schrauben/Muttern ×5

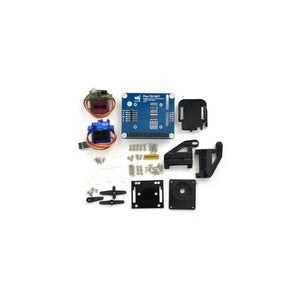

Pan-Tilt HAT Montageset

Pan-Tilt HAT Montagebeispiel

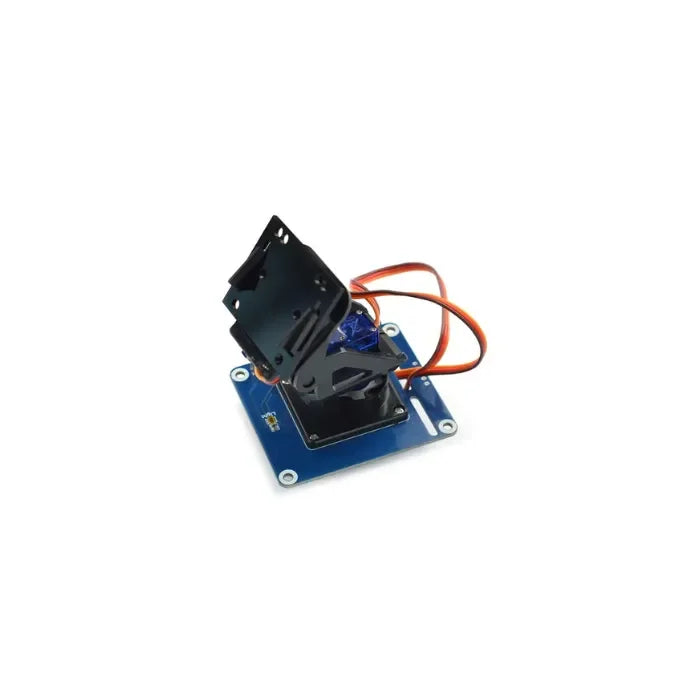

Pan-Tilt HAT mit Kamera installiert



📚 Dokumente



🔗 Kompatibilitäts-Hinweise

Unterstützt Nicht unterstützt
Raspberry Pi 3B+ Raspberry Pi 400
Raspberry Pi 4B (alle RAM) Raspberry Pi Pico
Jetson Nano Compute Module 4 (CM4)

💡 Vorteile

  • Vereinfachte Verkabelung: I²C-Steuerung reduziert Kabelsalat gegenüber direkter GPIO-PWM-Verkabelung
  • Industrietaugliche Haltbarkeit: Eloxierte Aluminium-Servos tolerieren -20°C bis 85°C Umgebungen
  • Plug-and-Play Einrichtung: Vorgeflashte Firmware + Python/Arduino Bibliotheken ermöglichen Betrieb in <10 Minuten
  • Erweiterbar: Stapelbare Header unterstützen zusätzliche Ultraschallsensoren oder Coral TPU-Beschleuniger für Echtzeit-KI-Tracking
