M5Stack DAC 2 I2C Einheit (GP8413)
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 50€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.

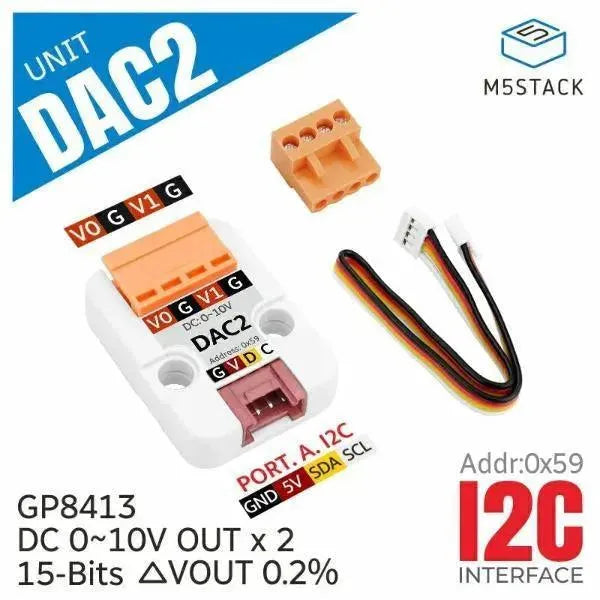

M5Stack DAC 2 I2C Einheit (GP8413)
Die M5Stack DAC 2 I2C Einheit (GP8413), auch bekannt als M5Stack DAC2 Einheit oder einfach DAC2-Einheit, ist ein leistungsstarkes Digital-Analog-Umwandlungsmodul, das für professionelle und industrielle Anwendungen entwickelt wurde. Mit ihrer hohen Präzision, Skalierbarkeit und integrierten Schutzfunktionen bietet die DAC2-Einheit eine zuverlässige Lösung für eine Vielzahl von Projekten.
Im Kern basiert die DAC2-Einheit auf dem GP8413-Chipsatz, der eine 15-Bit-Digital-Analog-Umwandlung ermöglicht. Sie kann zwei unabhängige analoge Spannungen im Bereich von 0–5V oder 0–10V ausgeben. Mit einer Linearität von bis zu 0,01% und einem Ausgangsspannungsfehler von nur 0,2% garantiert die Einheit eine extrem hohe Messgenauigkeit.
Hauptmerkmale der M5Stack DAC 2 I2C Einheit (GP8413)
-
15-Bit-Digital-Analog-Umwandlung
Zwei unabhängige analoge Ausgangsspannungen von 0–5V oder 0–10V mit höchster Präzision. -
I2C-Kommunikation (Standardadresse 0x59)
Zuverlässige Datenübertragung und Unterstützung von mehreren parallelen Verbindungen (bis zu 8 Einheiten auf einem Bus dank 3-Bit-Hardwareadressierung). -
Hohe Präzision, geringe Fehler
Linearität bis 0,01% und minimale Ausgangsfehler (nur 0,2%). -
Integrierter Kurzschlussschutz
Bei einem Kurzschluss zwischen Ausgang und Masse schaltet die Einheit automatisch in den Schutzmodus und verhindert so Schäden. -
Kompakte und erweiterbare Bauweise
Optimal für industrielle Systeme und modulare IoT-Umgebungen.
Kommunikationsprotokoll
Die M5Stack DAC2 Einheit nutzt die I2C-Schnittstelle mit einer Standardadresse von 0x59. Über die konfigurierbare Hardwareadresse lassen sich bis zu 8 DAC2-Einheiten parallel betreiben und zentral steuern.
Typische Anwendungen der DAC2-Einheit
-
Allgemeine Signalumwandlung
Präzise Übersetzung digitaler Steuerungssignale in analoge Ausgänge. -
Motorgeschwindigkeitsregelung
Feinsteuerung von Motoren durch präzise Spannungsausgabe. -
LED-Dimmsteuerungen
Sanfte, programmierbare Helligkeitsanpassung für LED-Beleuchtungen. -
Industrielle Wechselrichter- und Netzteilsysteme
Bereitstellung präziser Analogreferenzen für Regelkreise. -
Industrielle Analogsignalisolierung
Verbesserte Signalstabilität und Systemsicherheit durch präzise DAC-Ausgänge. -
Smart Factory und IoT-Systeme
Integration hochpräziser Analogkontrollen in Automatisierungsanwendungen.

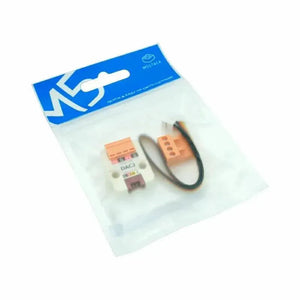

Inklusive
- 1x DAC2-Einheit
- 1x VH3.96-4P
- 1x Aufkleber
Anwendungen
- Universelle Signalumwandlung
- Motorgeschwindigkeitsregulierung, LED-Dimmung
- Wechselrichter, Stromversorgung
- Industrielle analoge Signalisolierung
Spezifikation
| DAC Chip | GP8413 |
| Auflösungsverhältnis | 15 Bit |
| Serielle I2C-Kommunikation | 0x59 (Standard) |
| Maximale Ausgangsspannung | 10V |
| Ausgangsspannungsfehler | <0,2 % |
| Fehler bei der Linearität der Ausgangsspannung | 0.01% |
| Betriebstemperatur | 0-40°C |
| Produktgröße | 32* 24* 10.2mm |
| Packungsgrösse | 136* 92* 13.7mm |
| Produktgewicht | 5 g |
| Paketgewicht | 13.3g |
Häufig gestellte Fragen (FAQ) – M5Stack DAC 2 I2C Einheit (GP8413)
Q1: Welches Kommunikationsprotokoll verwendet die M5Stack DAC2 Einheit?
A:
Die M5Stack DAC 2 I2C Einheit (GP8413) nutzt die I2C-Kommunikation mit der Standardadresse 0x59. Dadurch lässt sich das Modul einfach und zuverlässig mit M5Stack-Controllern oder anderen Mikrocontrollern verbinden.
Q2: Wie viele DAC2-Einheiten kann ich gleichzeitig anschließen?
A:
Dank der 3-Bit-Hardwareadressierung können bis zu 8 DAC2-Einheiten parallel an einem einzigen I2C-Bus betrieben werden. Jede Einheit kann eine eigene Adresse erhalten, was die Skalierbarkeit und Flexibilität erhöht.
Q3: Welche Auflösung und Genauigkeit bietet die M5Stack DAC2 Einheit?
A:
Die DAC2-Einheit bietet eine 15-Bit-Digital-Analog-Umwandlung mit einer Linearität von bis zu 0,01 % und einem sehr niedrigen Ausgangsspannungsfehler von nur 0,2 %, was höchste Präzision gewährleistet.
Q4: Verfügt die DAC2-Einheit über Schutzfunktionen?
A:
Ja, die M5Stack DAC2 Einheit ist mit einem integrierten Kurzschlussschutz ausgestattet. Im Falle eines Kurzschlusses zwischen Ausgang und Masse wird die Ausgabe automatisch abgeschaltet, um Schäden am Modul zu verhindern.
Q5: Für welche Spannungsbereiche ist die DAC2-Einheit ausgelegt?
A:
Die DAC2-Einheit kann zwei unabhängige analoge Spannungen im Bereich von 0–5V oder 0–10V ausgeben, wodurch sie vielseitig für verschiedene Industrie- und Steuerungsanwendungen einsetzbar ist.
Q6: In welchen Anwendungen wird die M5Stack DAC2 Einheit typischerweise verwendet?
A:
Typische Anwendungsbereiche sind:
-
Motorgeschwindigkeitssteuerung
-
LED-Dimmung und Helligkeitskontrolle
-
Signalumwandlung in Industrieanlagen
-
Referenzspannungserzeugung für Wechselrichter
-
Industrielle Analogsignalisolierung
-
Smart Factory- und IoT-Systeme
