CubeMars AKH70-48 KV41 Smart Drive-Modul mit hohem Drehmoment

CubeMars AKH70-48 KV41 Smart Drive-Modul mit hohem Drehmoment

839,00 €

AKH70‑48 ist ein Antriebsmodul der nächsten Generation, entwickelt für dynamische Robotik, tragbare Exoskelette und fahrerlose Transportsysteme (AGVs). Mit FOC (Field‑Oriented Control) und einem leistungsstarken 48:1 Getriebeuntersetzungsverhältnis liefert es bis zu 222 Nm Nenndrehmoment und 159 Nm Spitzenausgabe – ideal für hochbelastete, präzisionsgetriebene Anwendungen.

Ausgestattet mit dual 21‑bit Magnetencodern, CAN/UART Kommunikation und NTC Temperaturüberwachung gewährleistet das AKH70‑48 Echtzeit-Feedback, stabile Steuerung und nahtlose Systemintegration. Sein ultraniedriges Spiel (2.22 arcmin) und die hohe Rotormasse sorgen für außergewöhnliche Stabilität unter dynamischen Bedingungen, während die kompakte Bauform eine einfache Integration ermöglicht.


Wichtige Merkmale

  • FOC Vektorsteuerung für sanfte, präzise Drehmomentreaktionen

  • 48:1 Getriebeübersetzung mit bis zu 222 Nm Nenndrehmoment

  • Duale 21‑bit Magnetencoder für hochauflösendes Feedback

  • NTC MF51B Temperatursensor für Echtzeit-Wärmeschutz

  • CAN & UART Schnittstellen für flexible Integration

  • 2.22 arcmin Spiel für präzise Bewegungssteuerung

  • Hohe Rotormasse (1170 g·cm²) für Stabilität bei dynamischer Belastung

  • Kompakte Größe mit optimierter Verpackung (132 × 132 × 90 mm)


Technische Spezifikationen

Parameter Wert
Anwendung Robotik, Exoskelette, AGVs
Steuerungsmethode FOC
Betriebstemperatur −20°C bis 50°C
Motorpole 41
Encoder Typ Delta / Typ F
Encoder Auflösung 21bit
Encoder Präzision 65 (Einzelumdrehung)
Encoder Anzahl 2
Motorwiderstand 0.56 Ω
Motorinduktivität 0.6 mH
Rotorträgheit 1170 g·cm²
Motorkonstante 0.31 Nm/√W
Zeitkonstante 2.28 ms
Gegen-EMK Konstante 0.6 V/krpm
Isolationsspannung 500V 5mA/2s
Isolationswiderstand 500V 10MΩ
Getriebeübersetzung 48:1
Spiel 2.22 arcmin
Nennspannung 48 V
Nennstrom 6 ADC / 0.23 A (konfigurierbar)
Spitzenstrom 21 ADC
Nenndrehmoment 222 Nm
Max. Ausgangsdrehmoment 159 Nm
Nenndrehzahl 28 rpm
Controller Modell Power: 5680 / CAN Controller: 6680
Kommunikationsschnittstellen CAN: XT30PW (2+2)‑M / UART: A1257WR‑S‑3P
Stromschnittstelle XT30PW (2+2)‑M
Verpackungsmaße 132 × 132 × 90 mm



Motorbetriebsanalyse (Diagramm)



Anwendungsszenarien

  • Gelenkantrieb für hochbelastete Robotik

  • Leistungsmodul für tragbare Exoskelette

  • Nabenantrieb für AGVs

  • Präzisionssteuerung in industriellen Manipulatoren

  • Forschungsplattformen für Bewegungs- und Drehmomentexperimente



Verwandtes Zubehör

  • R-LINK V3.0

  • Verkabelungspaket V3.0



Packliste

  • AKH70-48 KV41 Aktuator (mit Treiberplatine) ×1

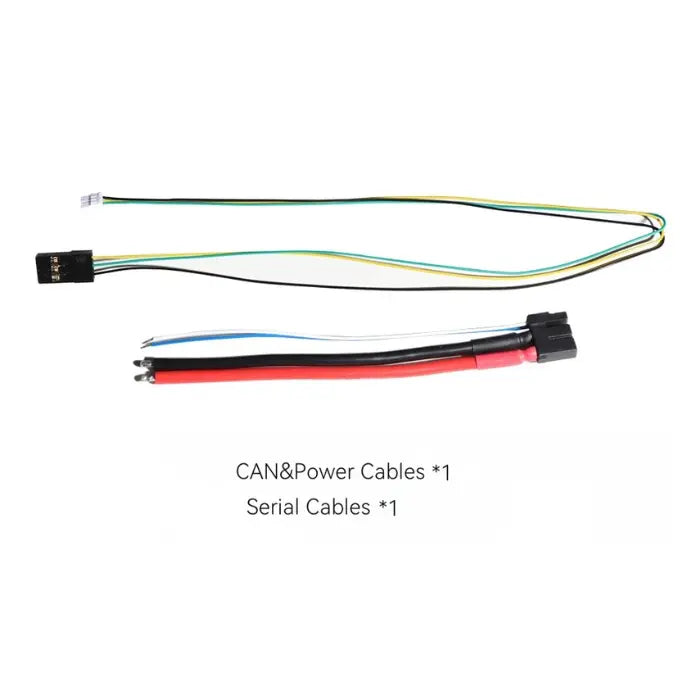

  • Strom- + CAN-Kabel ×1

  • Serielle Kabel ×1

  • Zertifikat ×1
