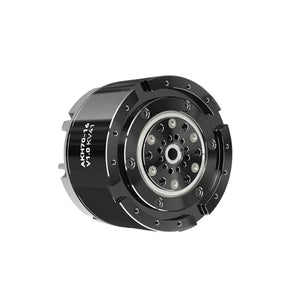

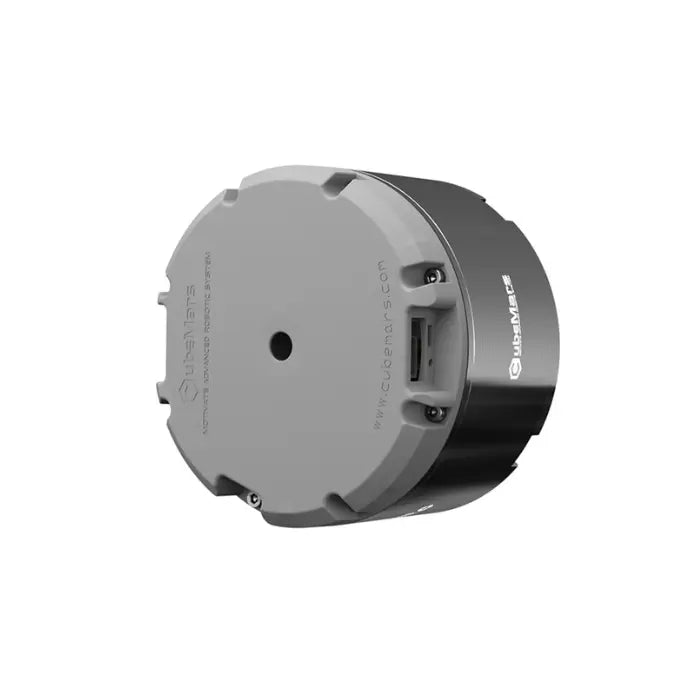

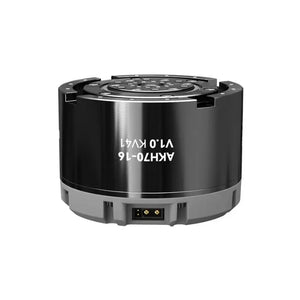

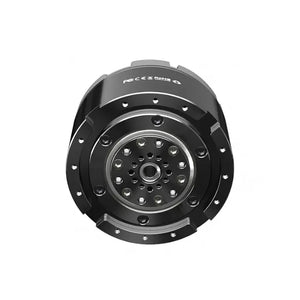

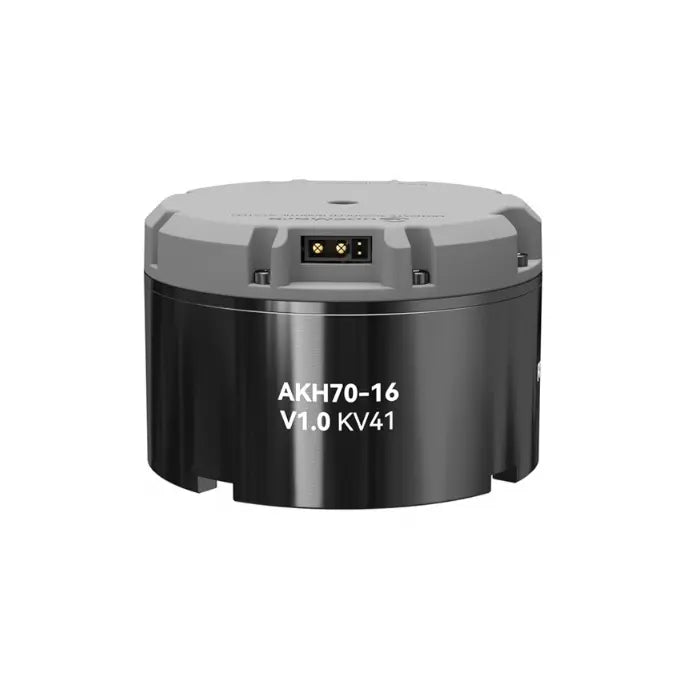

CubeMars AKH70-16 KV41 Smart Drive-Modul mit hohem Drehmoment

CubeMars AKH70-16 KV41 Smart Drive-Modul mit hohem Drehmoment

719,00 €

CubeMars AKH70‑16 ist ein kompaktes, leistungsstarkes Antriebsmodul, entwickelt für beinige Roboter, Exoskelette und AGV (Automated Guided Vehicle) Plattformen. Mit FOC (Field‑Oriented Control) und einem Dual‑Magnetencoder‑System ausgestattet, liefert es präzise Bewegungssteuerung, hohes Drehmoment und Echtzeit‑Feedback in anspruchsvollen Umgebungen.

Dank eines robusten 16:1 Getriebeuntersetzungsverhältnisses, integrierten CAN‑ und UART‑Schnittstellen sowie Unterstützung für 48V Stromversorgungssysteme bietet das AKH70‑16 außergewöhnliche Skalierbarkeit und schnelle Reaktionsfähigkeit. Sein geringes Spiel, die integrierte Temperaturüberwachung und der Rotor mit hoher Trägheit machen es ideal für dynamische Lastbedingungen und präzisionsgetriebene Anwendungen.


Wichtige Merkmale

  • FOC‑Vektorsteuerung für sanfte und präzise Motorreaktionen

  • Duale Magnetencoder (12bit intern + 21bit extern) für hochauflösendes Feedback

  • 16:1 Getriebeübersetzung mit bis zu 85 Nm Spitzendrehmoment

  • NTC Temperatursensor für Echtzeit‑Überwachung

  • CAN & UART Kommunikation für flexible Integration

  • Geringes Spiel (12 arcmin) für verbesserte mechanische Präzision

  • Kompakte Bauform für eingebettete Systemintegration

  • Unterstützt 48V DC Eingang, ideal für mobile Plattformen

  • Leiser Betrieb mit 65 dB Geräuschpegel (Leerlauf)


Technische Spezifikationen

Parameter Wert
Anwendung Beinige Roboter, Exoskelette, AGVs
Steuerungsmethode FOC
Betriebstemperatur −20°C bis 50°C
Leerlaufgeschwindigkeit 105 rpm
Getriebeübersetzung 16:1
Gegen‑EMK 0.78 Nm
Spiel 12 arcmin
Temperatursensor NTC MF51B 103F3950
Geräuschpegel (Leerlauf) 65 dB
Controller Modell Basis: 6350 / Erweitert: 5550
Spitzendrehmoment 85 Nm
Spitzenstrom 23 ADC
Leerlaufstrom 0.31 ADC
Motorwiderstand 0.56 Ω
Motorinduktivität 0.46 mH
Rotorträgheit 1170 g·cm²
Motorkonstante 0.31 Nm/V
Zeitkonstante 2.28 ms
Maximale Nabenlast 88.74 kg
Kommunikationsschnittstellen CAN: XT30PW (2+2)‑M / UART: A1257WR‑S‑3P
Stromschnittstelle XT30PW (2+2)‑M
Nennspannung 48 V
Nennstrom 6.5 ADC
Nenndrehzahl 90 rpm
Nennmoment 6.5 Nm
Gewicht 879 g
Paketmaße 132 × 132 × 90 mm



Motorbetriebsanalyse (Diagramm)


Anwendungsszenarien

  • Gelenkantrieb für beinige Roboter

  • Leistungsmodul für tragbare Exoskelette

  • Nabenantrieb für AGVs

  • Präzise Bewegungssteuerung in Industrierobotern

  • Forschungs‑ und Bildungsplattformen für Bewegungsexperimente



Verwandtes Zubehör

  • R-LINK V3.0

  • Verkabelungspaket V3.0



Packliste

  • AKH70-16 KV41 Aktuator (mit Treiberplatine) ×1

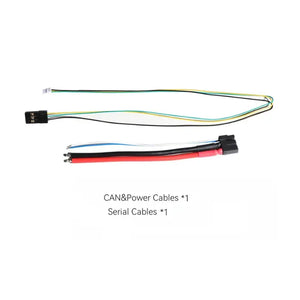

  • Strom- + CAN-Kabel ×1

  • Serielle Kabel ×1

  • Zertifikat ×1
