Anzeigemodul 13.2

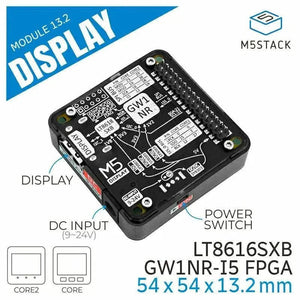

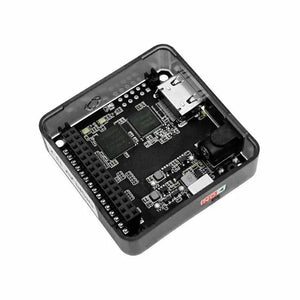

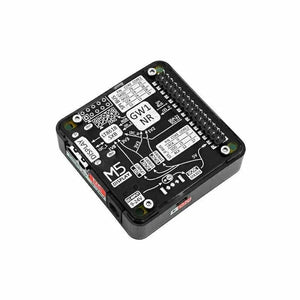

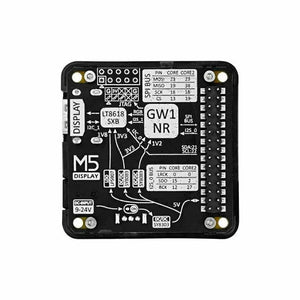

Anzeigemodul 13.2 ist ein Erweiterungsmodul für HD-Audio und -Video, das den FPGA-Chip der GAOYUN GW1NR-Serie zur Ausgabe des Anzeigesignals nutzt. Der LT8618S-Chip sorgt für die Signalausgangskonditionierung, wodurch ein Anzeigesignal mit 24-Bit-Farbtiefe und bis zu 8 Kanälen für die Audiosignalausgabe erreicht werden kann, mit einer Auflösung von bis zu 1080P. Der FPGA realisiert intern die I2S-Audioerzeugungsfunktion.
Das Modul ist mit einer Gleichstrom-Eingangsbuchse und einem entsprechenden DC-DC-Schaltkreis ausgestattet, der die Stromversorgung der gesamten Maschine ermöglicht. Dieses Produkt eignet sich ideal für verschiedene programmierbare HD-AV-Ausgänge und andere Anwendungen.
Merkmale
- Unterstützt 24-Bit-RGB-Eingang
- Auflösung bis zu 1080P
- Unterstützt bis zu 8 Audioeingangskanäle
- Enthält 9–24 V bis 5 V, 3,3 V und 1,2 V DCDC-Schaltkreise und 5 V bis 1,8 V LDO-Schaltkreise
- HD-Audio- und Videoschnittstelle, JTAG-Download-Schnittstelle
- 9-24-V-DC-Stromschnittstelle
- Netzschalter
Inklusive

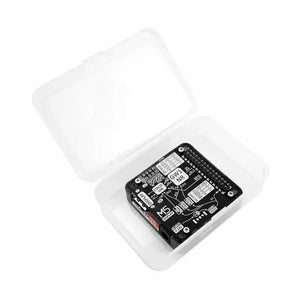

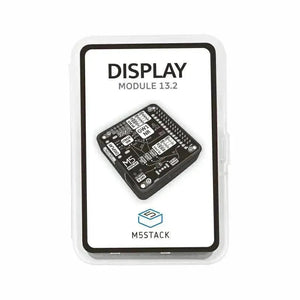

- 1x Anzeigemodul 13.2
Anwendungen
- Ausgabe von HD-Audio- und Videosignalen
- Mensch-Maschine-Interaktion
Spezifikation

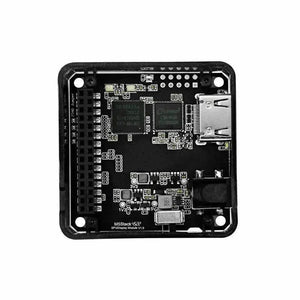

| Chip zur Erfassung von Audio- und Videosignalen | GW1NR-LV9QN88C6-I5 FPGA |
| Audio- und Videosignalverarbeitungschip | LT8616SXB |
| 9-24 V bis 5 V DCDC-Buck-Chip | SY8303 |
| 5 V bis 3,3 V und 1,2 V DCDC-Abwärtschips | SY8089 |
| 5 V bis 1,8 V LDO-Buck-Chip | LP5907 |
| Auflösung | MAXIMAL 1080P (1920x1080) |
| Das Netzteil | 9-24V |
| Produktgröße | 54 mm × 54 mm × 14,2 mm |
| Packungsgrösse | 93 mm x 63 mm x 25 mm |
| Produktgewicht | 21.6g |
| Paketgewicht | 41.2g |
