Ai-Thinker Rd-03L 24G Menschliche Präsenzsensor

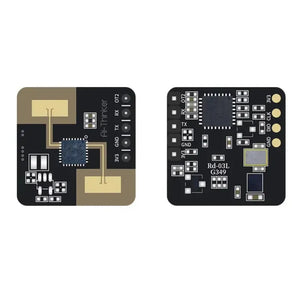

📡 Ai-Thinker RD-03L V2 Radarmodul
Das RD-03L V2 ist ein kompaktes, batteriebetriebenes Radarmodul, entwickelt für ultra-niedrigen Stromverbrauch bei der Personenerkennung. Es integriert vereinfachte 24GHz Millimeterwellen-Hardware mit intelligenter Firmware und eignet sich ideal für smarte Indoor-Anwendungen.
🔧 Im Kern arbeitet der ICL1112 Millimeterwellen-SoC – ein leistungsstarker Chip mit Sender und Empfänger im K-Band bei 24GHz. Mit nur 55μA Stromverbrauch ermöglicht er robuste Distanzmessungen mittels FMCW-Dauerwellen-Technologie und erkennt feinste menschliche Bewegungen in Echtzeit.
📏 Erfassungsbereich: Bis zu 8 Meter, mit konfigurierbaren Schwellenwerten für:
- Auslöse- und Halte-Distanzen
- Statusmeldungen zur Anwesenheit
- Berichtsfrequenz
- Timeout-Einstellungen bei Abwesenheit
🔌 Schnittstellen: Unterstützt GPIO und UART für einfache Integration in IoT-Systeme.
🏠 Ob für Smart Lighting, Sicherheitssysteme oder anwesenheitsbasierte Automatisierung – das RD-03L V2 bietet eine flexible, entwicklerfreundliche Lösung mit präziser Erkennung und minimalem Energieverbrauch.
📑 Produktdetails
📊 Produktparameter
| 🆔 Parameter | 📐 Spezifikation |
|---|---|
| 📦 Modell | RD-03L V2 |
| 📏 Paket | DIP-5 (2.54mm Pitch) |
| 📐 Abmessungen | 17.5 × 19.0 mm ±0.2 mm |
| 📡 Frequenzband | 24.00 GHz – 24.25 GHz (ISM-Band) |
| 🌡️ Betriebstemperatur | –40°C bis +85°C |
| 📦 Lagerbedingungen | –40°C bis +125°C, <90% RH |
| ⚡ Versorgungsspannung | 3.0V – 3.6V (Empfohlen: 3.3V) |
| 🔌 Stromaufnahme | ≥200 mA |
| 🔄 Kommunikation | UART (Standard Baudrate: 256000 bps) |
| 📶 Erfassungsbereich | Bis zu 8 Meter (±60° Abdeckung) |
| 🔋 Typischer Stromverbrauch | ~80 μA @ 1Hz Berichtsfrequenz |
| 📡 Radartyp | FMCW-Dauerwelle, einzelnes TX/RX-Antennenpaar |
| 🧠 Erkennungsziele | Bewegte, leicht bewegte und stationäre Personen |
| 🔧 Schnittstellen | UART, GPIO |
| 🧱 Montage | Wandmontage empfohlen |
| 🛠️ Anpassung | Konfigurierbare Schwellenwerte, Berichtsintervalle |
| 🔐 Firmware | Unterstützt IAP Online-Upgrade |

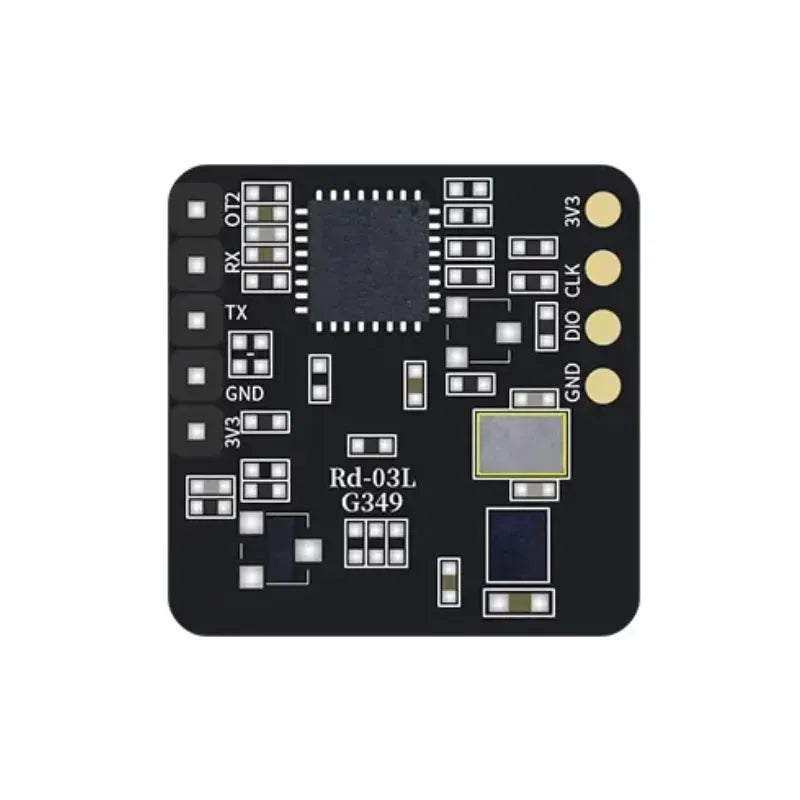

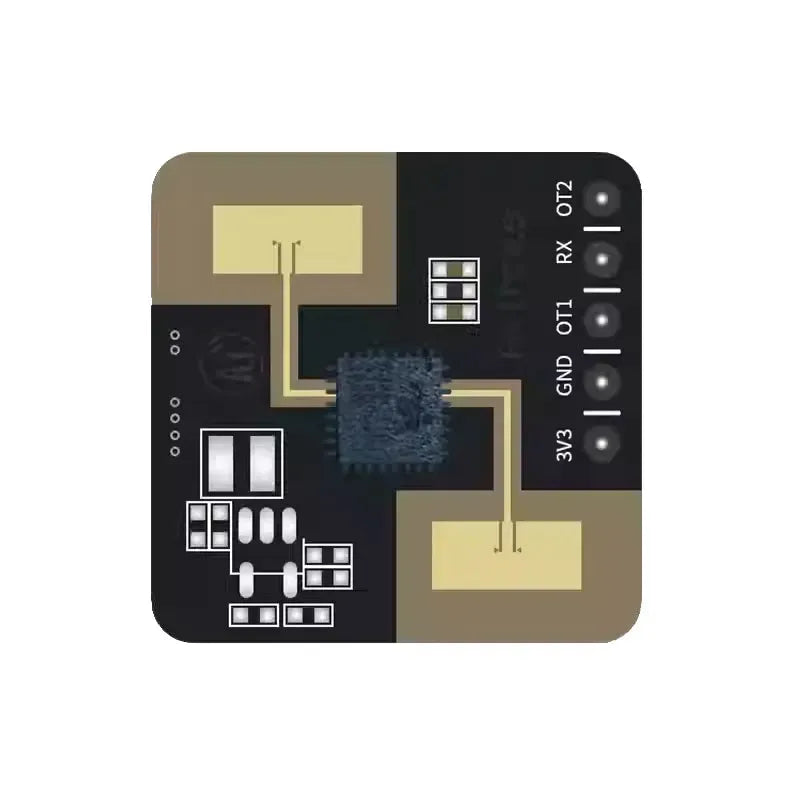

📌 Pinbelegung
| 🔢 Nr. | 📛 Name | ⚙️ Funktion |
|---|---|---|
| 1 | 3V3 | Eingangsspannung |
| 2 | GND | Masse |
| 3 | TX | UART_TX – Datenübertragung |
| 4 | RX | UART_RX – Datenempfang |
| 5 | OT2 | Ausgang der Erkennungsergebnisse: High-Level bei Erkennung, Low-Level im Ruhezustand |

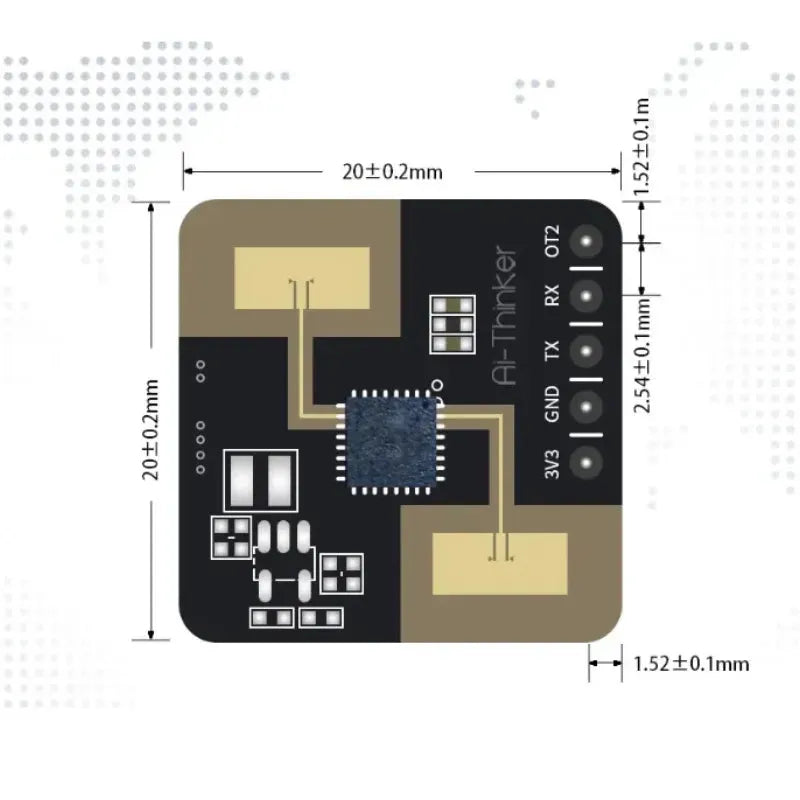

📐 Produktgröße
