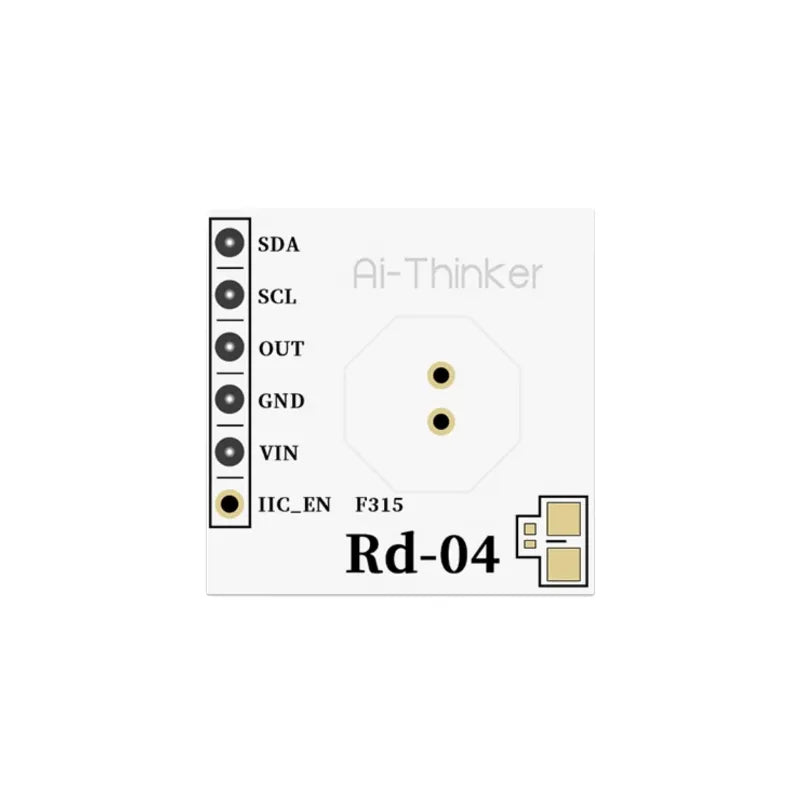

Ai-Thinker Rd 04 10G Bewegungssensor für den menschlichen Körper
Der Ai-Thinker Rd 04 10G Bewegungssensor ist ein hochsensibler Radar-Bewegungssensor, der auf dem X-Band-Radarchip XBR818 basiert und mit einer Zentralfrequenz von 10,525 GHz arbeitet. Dieses leistungsstarke Modul eignet sich besonders für menschliche Körperbewegungserkennung in smarten Systemen, wie etwa intelligente Beleuchtung, Sicherheitsüberwachung oder IoT-Geräte.

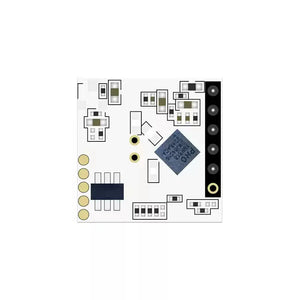

Das Ai-Thinker Rd 04 Bewegungssensor-Modul nutzt ein 1T1R-Antennendesign mit festfrequenter, richtungsgebundener Sende- und Empfangsstruktur. Es integriert wichtige Funktionen wie Zwischenfrequenz-Demodulation, Signalverstärkung und digitale Signalverarbeitung, was eine hohe Genauigkeit und Konsistenz bei der Bewegungserkennung gewährleistet.
Der Ai-Thinker Rd 04 10G Bewegungssensor für den menschlichen Körper bietet eine nicht-penetrative Erkennung (d.h. keine Detektion durch Wände), hervorragende Störfestigkeit, eine kompakte Bauform sowie eine effiziente Unterdrückung höherer Harmonischer. Zudem ermöglicht das Modul die Konfiguration von Erfassungsverzögerung und einen einstellbaren Erkennungsbereich – ideal für individuell anpassbare Smart-Home- oder Überwachungssysteme.
Im energiesparenden Pulsbetrieb erreicht das Rd-04-Modul einen extrem niedrigen Stromverbrauch im Mikroampere-Bereich, wodurch es sich perfekt für energieeffiziente, kostensensitive Anwendungen eignet, z. B. in batteriebetriebenen IoT-Geräten oder Smart-Sensor-Netzwerken.
Hauptmerkmale des Ai-Thinker Rd 04 Bewegungssensor
-
10,525 GHz X-Band Radarfrequenz
Präzise Bewegungserkennung in Nah- bis Mittelbereich -
1T1R Antennendesign mit Zwischenfrequenzverarbeitung
Stabile und zuverlässige Datenverarbeitung -
Hohe Störresistenz & harmonische Unterdrückung
Ideal für Industrie- und Smart-Home-Umgebungen -
Nicht durchdringend (nicht durch Wände)
Perfekt für gezielte Erfassung menschlicher Bewegungen -
Ultraniedriger Stromverbrauch im Pulsmodus
Nur Mikroampere – ideal für batteriebasierte IoT-Geräte -
Anpassbarer Erfassungsbereich & Verzögerung
Flexible Integration in maßgeschneiderte Lösungen
Parameter
| Produktparameter | Einzelheiten |
|---|---|
| Modell | Runde - 04 |
| Paket | DIP - 6 |
| Größe | 15.0 * 15.0 mm |
| Antennenform | Brettmontierte Antenne |
| Frequenzbereich | 10.275 - 10.775 GHz |
| Betriebstemperatur | 40 °C bis 85 °C |
| Speicherumgebung | - 40°C bis 125°C, <90% RH |
| Stromversorgungsbereich | Versorgungsspannung 3,0V bis 3,6V, Versorgungsstrom ≥ 100 mA |
| Unterstützte Schnittstelle | IIC |
| Verfügbare IO-Menge | 2 |
| Feuer | Ai - Denker |
| Herkunft | Chinesisches Festland |
| Ausgabetypkategorie | Entfernungsmesssensor |
| Arbeitsprinzip | FMCW-Radarsensor |
| Sensorkategorie | Radarsensor |
| Gewicht | 2g |
| Betriebsspannung | 3,3 V |
Anwendungen
Beleuchtungsprodukte
- Glühbirnen
- Downlights
- Deckenleuchten
Niedrigenergie-Anwendungsszenarien
- Videotürklingeln
- Digitale Gucklöcher
- Türschlösser
- Kameras mit geringem Stromverbrauch
- Intelligente Katzentoiletten
- Automatische Futterspender
Vergleich
| Vergleichsartikel | Radar-Mensch-Präsenzsensor | Infrarot (PIR) Menschensensor |
|---|---|---|
| Sensorprinzip | Basierend auf dem Doppler-Radar-Sensing-Prinzip (aktive Detektion) | Basierend auf dem pyroelectricen Infrarotsensorprinzip (passive Strahlung) |
| Bewegungssensitivität | Fähig, menschliche Präsenz, leichte Bewegungen und Bewegungszustände zu erkennen. | Nur in der Lage, Nahbereichsbewegungen und Bewegungen von Menschen zu erkennen. |
| Erfassungsdistanz | Verschiedene Erfassungsdistanzen können präzise eingestellt werden. | "Nur ein allgemeiner Bereich kann wahrgenommen werden." |
| Einfluss der Umwelttemperatur | Nicht betroffen von Änderungen der Umgebungstemperatur | Die Sensitivität nimmt ab, wenn die Umgebungstemperatur nahe der menschlichen Körpertemperatur steigt. |
| Anwendungsumgebung | Nicht gestört von Wärmequellen, Lichtquellen und Luftströmen | Leicht gestört durch Wärmequellen, Lichtquellen und Luftströme |
| Durchdringungsfähigkeit | Fähig, isolierende Materialien wie Stoff, Kunststoff und Glas zu durchdringen. | Nur in der Lage, einige transparente Kunststoffe zu durchdringen. |
FAQs
Q: Was ist der Ai-Thinker Rd 04 Bewegungssensor?
A: Der Ai-Thinker Rd 04 10G Bewegungssensor ist ein X-Band-Radar-basiertes Modul zur präzisen Bewegungserkennung, ideal für IoT-, Smart-Home- und Sicherheitsanwendungen.
Q: Ist der Rd-04 Bewegungssensor für den menschlichen Körper geeignet?
A: Ja, der Rd-04 ist speziell für die nicht-penetrative Erkennung von menschlichen Bewegungen konzipiert – ideal für Innenräume und Personenpräsenz-Erkennung.
