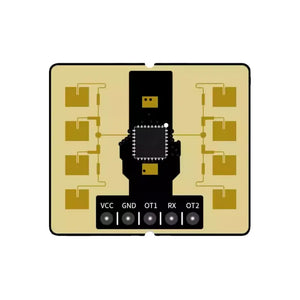

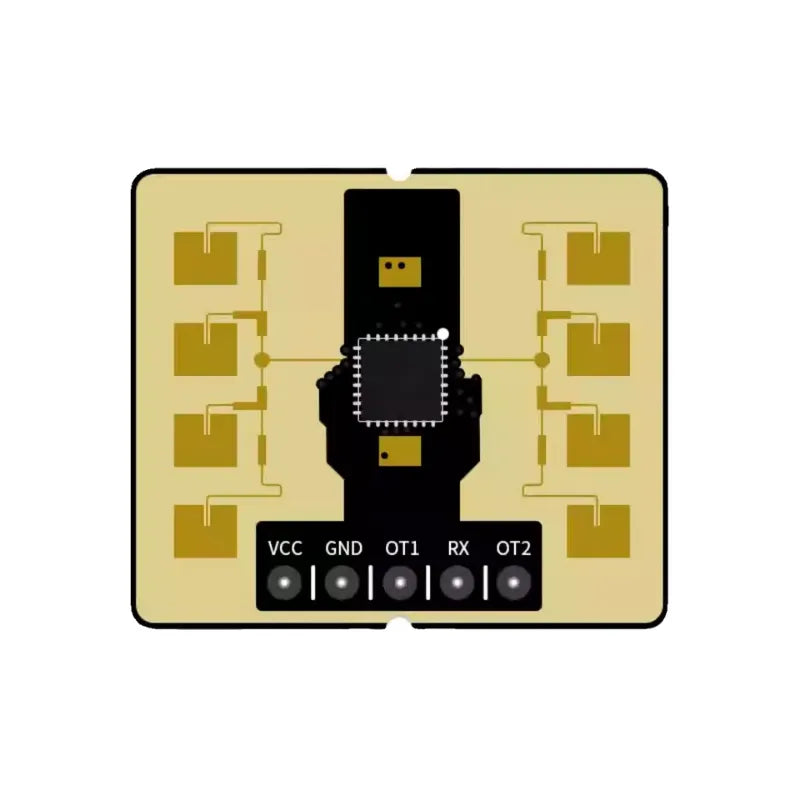

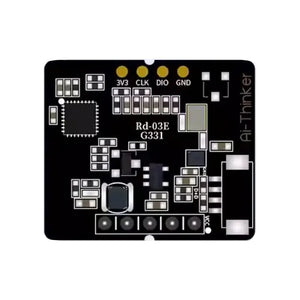

Ai-Thinker Rd 03E 24G Millimeterwellenradar

📡 Rd-03E Radarmodul mit S3KM111L Chip

Das Rd-03E ist ein Radarmodul, ausgestattet mit dem S3KM111L Chip, das im K-Band bei 24GHz arbeitet und eine Modulationsbandbreite von bis zu 1GHz pro Frequenzscan unterstützt. Es verwendet FMCW-Wellenformen und proprietäre Signalverarbeitungstechnologie, kombiniert mit den Radar-Algorithmen des MCU und integrierten intelligenten Anwesenheitserkennungsalgorithmen, um präzise Distanzmessungen von Personen und Gestenerkennung zu ermöglichen. Entwickler können Echtzeit-Distanzinformationen und Gestendaten über das PC-Tool anzeigen. Das Rd-03E Modul erkennt, identifiziert und meldet die Echtzeit-Distanz bewegter und mikro-bewegter menschlicher Körper, erkennt Ziele und Gesten im definierten Bereich und liefert die Ergebnisse sofort. Es wird breit in AloT-Szenarien eingesetzt. Wichtige Merkmale sind starke Echtzeitfähigkeit, hohe Messgenauigkeit, großer Messbereich und flexible Konfiguration der Algorithmusparameter.



📊 Produktparameter

Modulparameter Spezifikation
Modell Rd-03E
Paket DIP-5
Größe 28.0 × 24.0 (±0.2) mm
Antenne Onboard-Antenne
Frequenzbereich 24G ~ 24.25GHz
Betriebstemperatur -40°C ~ 85°C
Lagerumgebung -40°C ~ 125°C, < 90% RH
Stromversorgung 5V, Strom ≥200mA
Schnittstelle UART
Serielle Datenrate Standard 256000 bps



📑 Produktdetails

Rd-03E Spezifikation 1

Rd-03E Spezifikation 2



📌 Pinbelegung

Pin Name Funktionsbeschreibung
1 VCC Eingangsspannung, 5V
2 GND Masse
3 OT1 UART_TX
4 RX UART_RX
5 OT2 Reservierte Schnittstelle, Funktion TBD

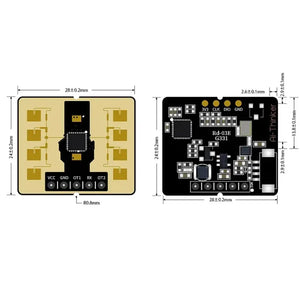

📐 Produktgröße

Rd-03E Modul Größen-Diagramm
