Ai-Thinker Rd 03 24G Millimeterwellen-Radar V2

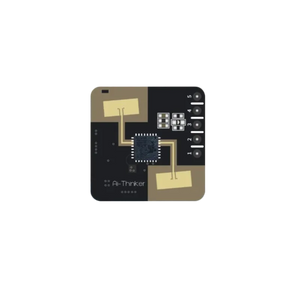

Das Rd-03 ist ein Radarmodul, ausgestattet mit dem S3KM1110-Chip, einem integrierten Single-Chip-Millimeterwellen-Sensor-SoC basierend auf der FMCW-Radar-Transceiver-Technologie, die im K-Band bei 24 GHz arbeitet und eine Modulationsbandbreite von bis zu 1 GHz pro Einzelfrequenzscan bietet, um Ziele im definierten Raum mittels FMCW-Dauerwellen zu erfassen. In Kombination mit Radar-Signalverarbeitung ermöglicht es eine hochempfindliche Bewegungs- und Mikrobewegungserkennung.
Das Rd-03-Modul erkennt die Anwesenheit eines sich bewegenden oder leicht bewegenden menschlichen Körpers im Bereich und liefert Echtzeit-Erkennungsergebnisse.
Visuelle Konfigurationstools ermöglichen eine einfache Einstellung des Erfassungsbereichs, der Empfindlichkeit in verschiedenen Zonen und der Verzögerungszeit bei Abwesenheit.
Produktdetails

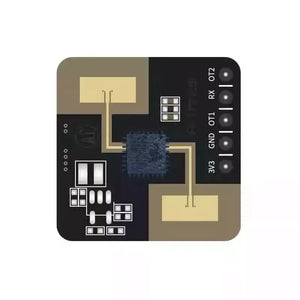

Pinbelegung
| Pin-Nummer | Name | Funktionsbeschreibung |
|---|---|---|
| 1 | 3V3 | Eingangsspannung |
| 2 | GND | Masse |
| 3 | OT1 | UART_TX |
| 4 | RX | UART_RX |
| 5 | OT2 | Ausgabe des Erkennungsergebnisses. Gibt bei Erkennung ein hohes Signal aus, andernfalls ein niedriges. |
| Parameter | Rd-03_V2 | Rd-03_V1 |
|---|---|---|
| Chip-Modell | Silicon Micro S3KM1110 | Silicon Micro S3KM1110 |
| Erfassungsbereich | Bis zu 10 m | Bis zu 6,5 m |
| Stromversorgung | 3,0 V – 3,6 V / Strom ≥ 200 mA | 3,0 V – 3,6 V / Strom ≥ 200 mA |
| Erkennungsfunktionen | Erkennung menschlicher Präsenz (Bewegung & statisch) | Bewegungserkennung, Mikrobewegungserkennung |
| Anwendungsszenarien | Smart Home, Sicherheitsüberwachung, Energieeffizienz | Intelligente Beleuchtung, einfache bewegungsgesteuerte Automatisierung |
Rd-03_V2 bietet eine überlegene Erkennung mit größerer Reichweite und Erkennung menschlicher Präsenz, ideal für Sicherheits- und Energiesparanwendungen. Rd-03_V1 ist zwar effektiv bei der Bewegungserkennung, eignet sich jedoch besser für einfache Automatisierungsaufgaben.

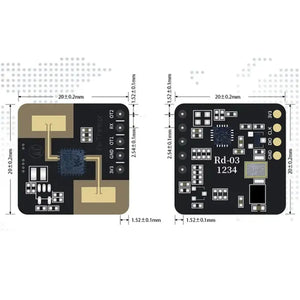

Produktgröße
