Ai-Thinker Radar Debugging Board
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Rd-Kit ist eine Radar-Testbasisplatine, die von Assurant entwickelt wurde. Der Hauptprozessor, PHY6252(SSOR24), ist ein hochintegriertes Low-Power-Bluetooth-System-on-Chip (SoC), das entwickelt wurde, um sich an sechs Radaren anzupassen, nämlich Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E und Rd-04, und ist speziell für Radar-Debugging-Szenarien konzipiert.
Der PHY6252(SSOP24) Chip bietet branchenführende Low-Power-Leistung und RF-Leistung, unterstützt Bluetooth BLE5.2, verfügt über 64KB SRAM, 256KB Flash, 96KB ROM und 2566 Bitfuse. Der Chip unterstützt mehrere Low-Power-Betriebszustände, die die Energieverbrauchsanforderungen verschiedener Anwendungsszenarien erfüllen können. Die RF-Ausgangsleistung kann angepasst werden, um ein Gleichgewicht zwischen Kommunikationsdistanz, Kommunikationsrate und Energieverbrauch zu erreichen.

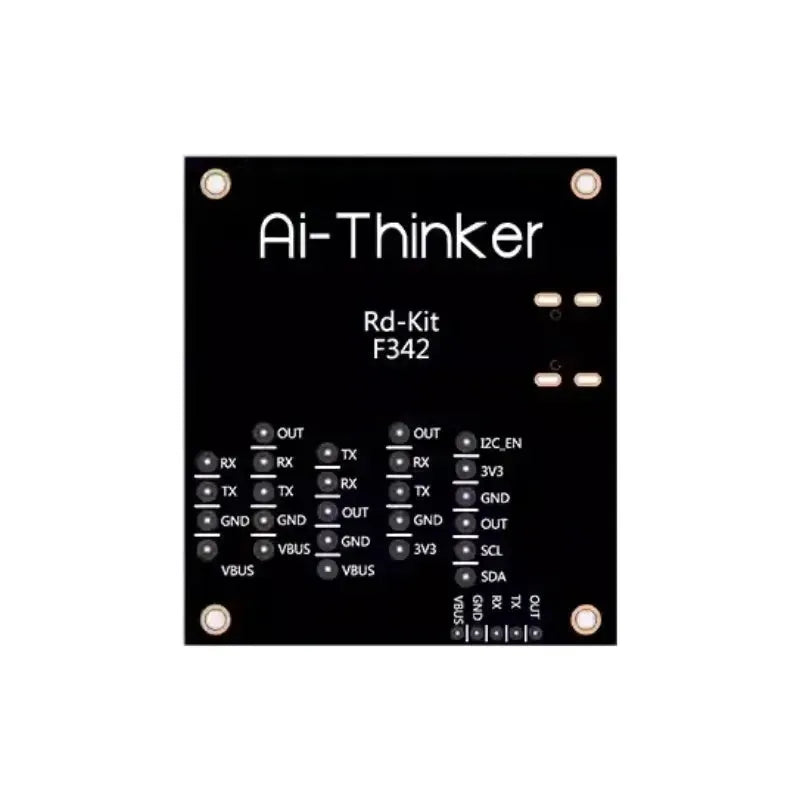

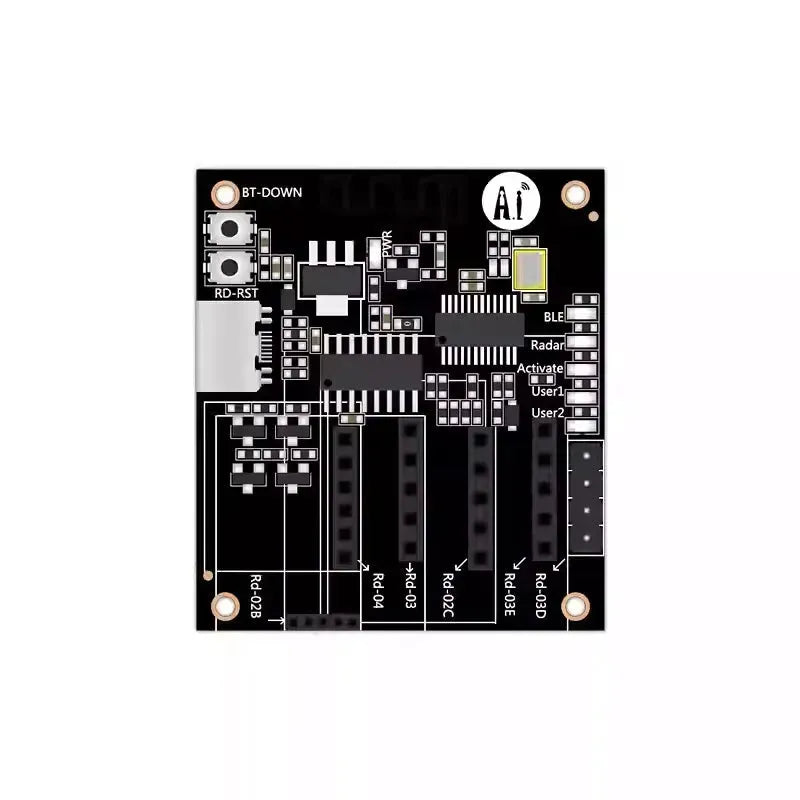

Rd-Kit hat fünf LEDs, zwei Tasten, sechs Radarhalter und einen Type-C-Anschluss.
Die Werksoftware ist mit dem ‚Ai Net Assistant‘ ausgestattet, einer App, die von Assurant entwickelt wurde, über die die Datenerkennung und Parameteranpassung für sechs Arten von Radaren durchgeführt werden kann, Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E und Rd-04.
Der Reset-Knopf des Bluetooth-Chips und der Reset-Knopf für den Stromausfall des seriellen Ports des Radars sind entworfen.
Produktdetails

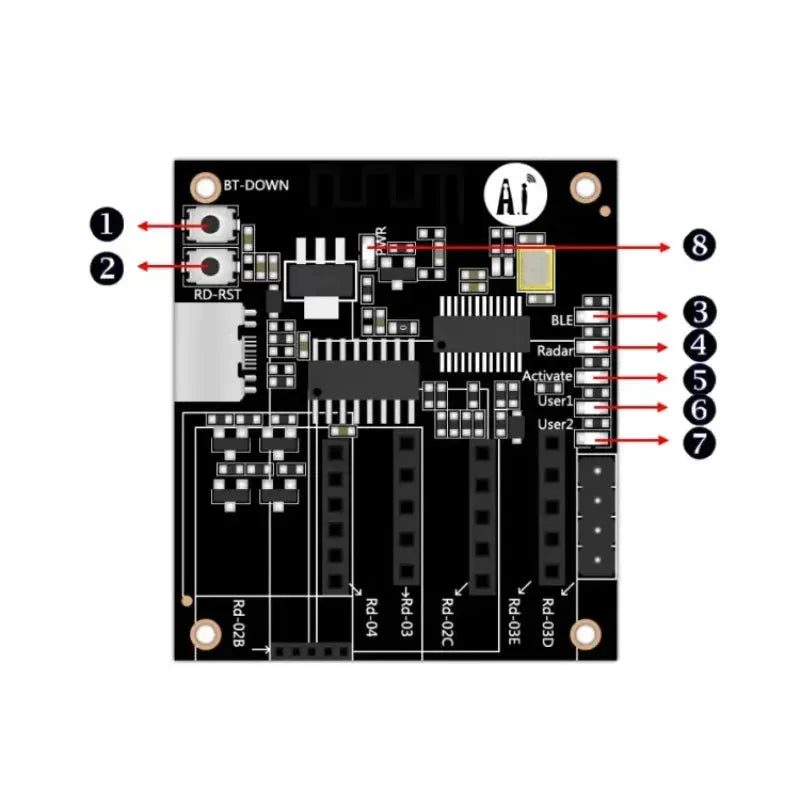

Anzeigeleuchten und Tastenerklärungen
| Seriennummer | Beschreibung |
|---|---|
| ① | BT-DOWN-Taste, die Download-Taste des Bluetooth-Chips |
| ② | RD-RST-Taste, die Ausschalt-Reset-Taste des Radars |
| ③ | BLE-Anzeigelampe, die den Bluetooth-Verbindungsstatus anzeigt (langsame Blinkanzeige, wenn nicht verbunden, aus nach der Verbindung) |
| ④ | Radar-LED, die den Verbindungsstatus des Radar-Moduls und des Entwicklungsboards anzeigt (langsame Blinkfrequenz bei nicht verbundener Verbindung, aus nach der Verbindung) |
| ⑤ | Aktivieren Sie die LED, die blaues Licht anzeigt (leuchtet auf, wenn der Radar eine menschliche Präsenz erkennt, aus, wenn niemand anwesend ist) |
| ⑥ | Reservierter Benutzer1 blaues Licht |
| ⑦ | Reservierter Benutzer2 blaues Licht |
| ⑧ | Stromanzeige rote Lampe |
Produktparameter
| Produktparameter | Spezifikation |
|---|---|
| Entwicklungsboard-Modell | Rd - Bausatz |
| Größe | 40 * 45 (±0,2) mm |
| Antennenform | Integrierte Antenne |
| Frequenzspektrum-Bereich | 2400 bis 2483,5 MHz |
| Betriebstemperatur | -20°C ~ 70°C |
| Speicherumgebung | - 40°C ~ 125°C, <90% RH |
| Stromversorgungsbereich | 5V, Stromversorgung Strom ≥500mA |
| Stromversorgungs-Schnittstelle | Typ-C Buchse |
| Unterstützte Radar-Schnittstellen | Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E und Rd-04 |
| Signallampen | 6 Stück (1 rot und 5 blau) |
| Geschwindigkeit der seriellen Schnittstelle | Standardmäßig 115200 Bit/s |
| Sicherheit | AES-128 |
| Blitz | 256KB |
