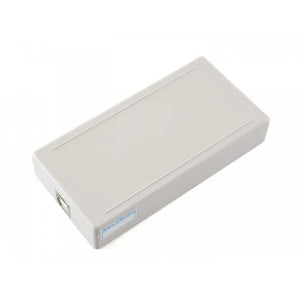

Waveshare Plattformkabel USB Programmierer & Debugger für Xilinx Geräte
Platform Cable USB: ein USB-kompatibles Kabel zur In-Circuit-Konfiguration und Programmierung aller Xilinx-Geräte, das JTAG-Arbeitsabläufe, schnelle Datenübertragung und zuverlässige Gerätekommunikation für Entwicklung, Test und Lernen ermöglicht; ideal für Embedded-Entwicklung, Training, Forschung und Classroom-Labs.
Funktionen
- Leistung
- Verwendet die neue Hardwarelösung CY7C68013A+FPGA, kompatibel mit dem originalen XILINX Platform Cable USB und Platform Cable USB II
- Programmiert alle Xilinx-Geräte, einschließlich FPGAs / CPLDs / ISP-Konfigurations-PROMs
- Unterstützt JTAG-, Slave-Serial- und SPI-Programmierung zur Konfiguration aller Xilinx-Geräte
- Schnittstellen zu Geräten, die mit 5V / 3,3V / 2,5V / 1,8V / 1,5V arbeiten
- Optionale Ziel-Taktfrequenz, unterstützt automatische Frequenzanpassung durch XILINX-Software
- Firmware-Auto-Upgrade, unterstützt die Möglichkeit, neue veröffentlichte Software und Geräte zu unterstützen
- Antistatisch und mehrschichtige Signaltrennung zum Schutz der Zielplatine und des Programmiergeräts

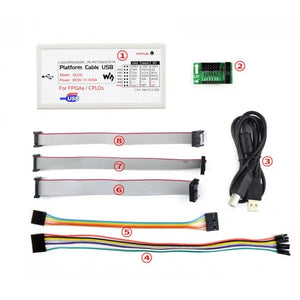

- Wird mit Adapterplatine und mehreren Kabeln geliefert, um eine einfache Verbindung mit offiziellen Entwicklungsboards oder anderen Schaltungen zu ermöglichen
- Unterstützte Software
- Xilinx ISE
- iMPACT
- ChipScope
- Vivado
- Unterstützte Geräte
- Xilinx FPGA-Geräte: UltraScale / 7er-Serie / Zynq / Kintex / Virtex / Artix / Spartan usw.
- Xilinx CPLD-Geräte: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II usw.
- Xilinx PROM-Geräte: Platform Flash XCF00S / XCF00P / XL usw.
LED-Status
- Rot: USB verbunden
- Gelb: USB verbunden und Vref (die Zielplatine) ist mit Strom versorgt
Anschlussanleitung
- Verbindung zum PC
- Über USB-Schnittstelle
- Verbindung zur Zielplatine

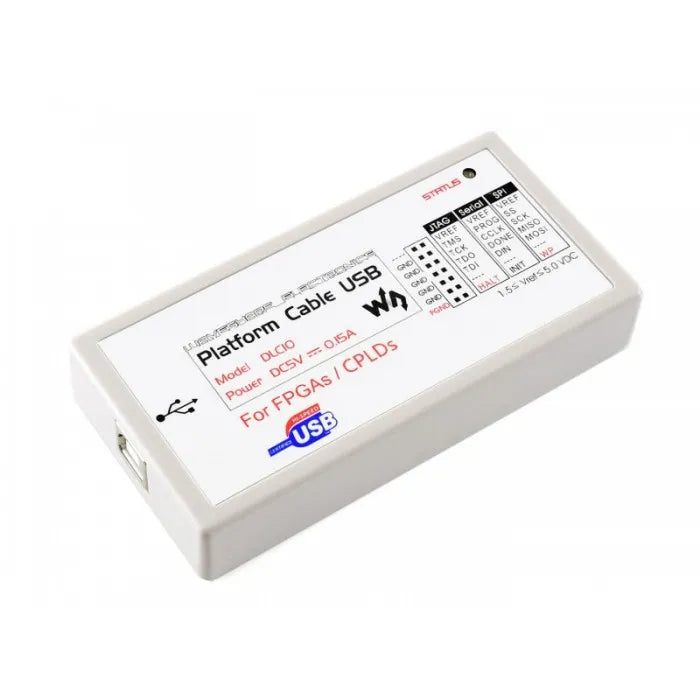

- Das Platform Cable USB bietet 3 verschiedene Schnittstellen zur Verbindung mit der Zielplatine: JTAG, Slave Serial und SPI. Die Abbildung unten zeigt die Header-Pinbelegungen der Schnittstellen:
- Das Platform Cable USB bietet 3 verschiedene Schnittstellen zur Verbindung mit der Zielplatine: JTAG, Slave Serial und SPI. Die Abbildung unten zeigt die Header-Pinbelegungen der Schnittstellen:
Hinweis: Bitte stellen Sie sicher, dass VCC und GND korrekt verbunden sind, um eine Beschädigung des Platform Cable USB zu vermeiden
