Waveshare 1.8 Zoll 160x128 farbiges Display-Modul für micro:bit

Waveshare 1.8 Zoll 160x128 farbiges Display-Modul für micro:bit

€22,35

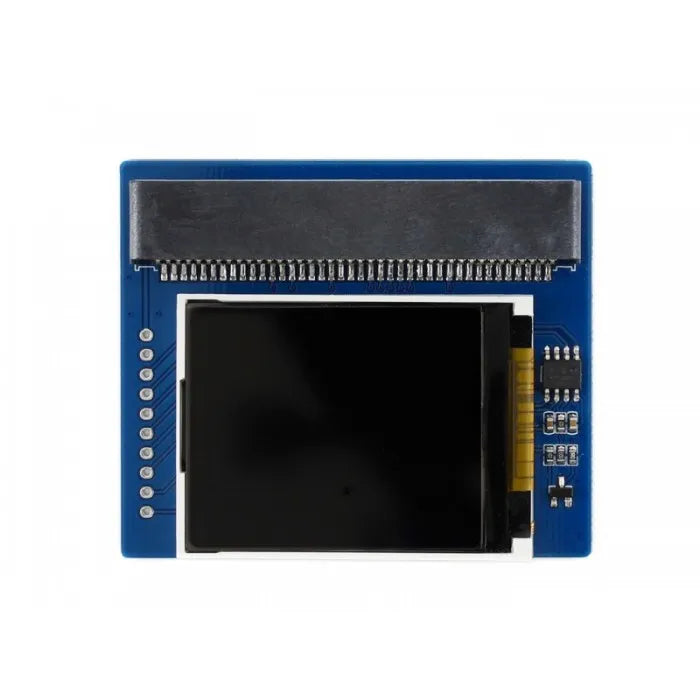

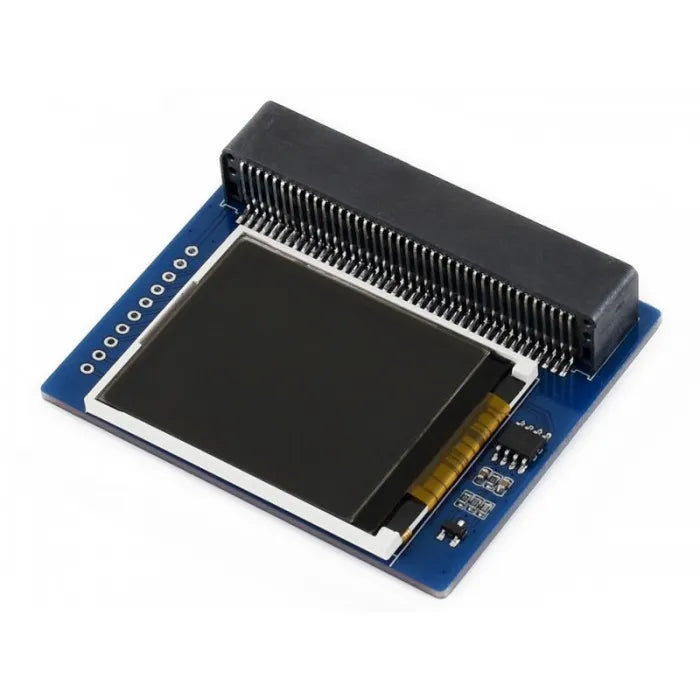

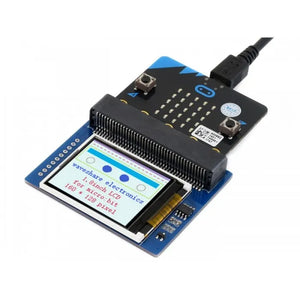

1,8-Zoll-LCD für Micro:bit: ein helles, vollfarbiges TFT-Display-Add-on mit 160×128 Pixeln und 65K Farben, das Echtzeitvisualisierungen in Micro:bit-Projekten ermöglicht. Die einfache SPI-Schnittstelle sorgt für schnelle Aktualisierungen, integrierte Pegelwandlung und Stromregelung gewährleisten Plug-and-Play-Zuverlässigkeit, während Beispielcode das Zeichnen von Text, Grafiken und Sensordashboards in Minuten ermöglicht – ideal für Datenvisualisierung, Minispiele und Klassenraum-Demos. Für BBC micro:bit entwickelt, bietet dieses kompakte Displaymodul eine lebendige Alternative zur 5×5-LED-Matrix.

Eigenschaften

  • micro:bit-Kantenstecker, direkt einsteckbar
  • Eingebetteter Treiber ST7735S, unterstützt 65K Farben
  • Integrierter SRAM 23LC1024, dient als Display-Cache, kein Speicher mehr voll
  • SPI-Schnittstelle, benötigt nur wenige IO-Pins
  • Hintergrundbeleuchtungsanpassung über PWM
  • Reservierte Lötpads für Steuerungsschnittstelle, erleichtern die Verbindung mit Arduino/Nucleo-Boards
  • Wird mit Entwicklungsressourcen geliefert (micro:bit grafische Demo/Benutzerhandbuch usw.)

Spezifikationen

  • Treiber: ST7735S
  • Auflösung: 160x128
  • Anzeige Farbe: RGB, 65K Farben
  • Betriebsspannung: 3,3V
  • Abmessungen: 61mm x 51,5mm

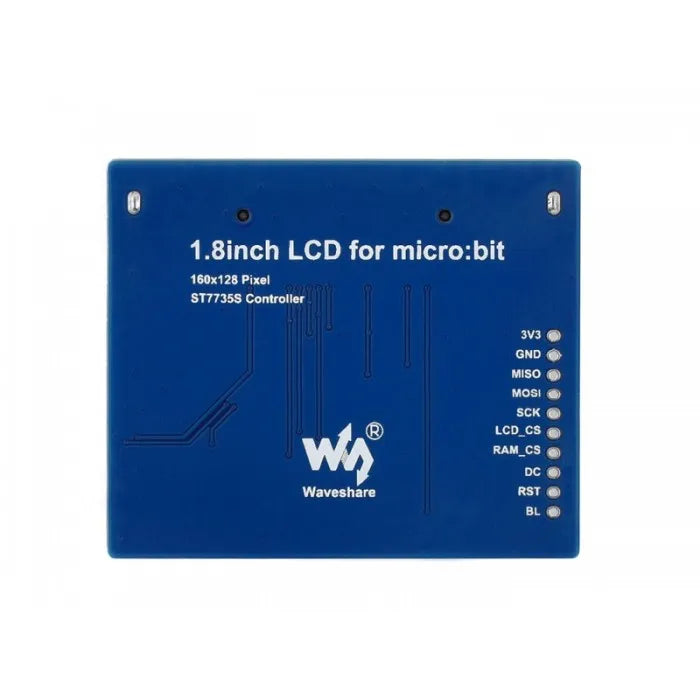

Pinbelegung

PIN micro:bit PIN BESCHREIBUNG
3V3 3V3 Stromversorgung
GND GND Masse
MISO P14 SPI-Daten Master-Eingang/Slave-Ausgang
MOSI P15 SPI-Daten Master-Ausgang/Slave-Eingang
SCK P13 SPI-Takteingang
LCD_CS P16 LCD-Chip-Auswahl
RAM_CS P2 SRAM-Chip-Auswahl
DC P12 LCD-Daten/Befehl
RST P8 LCD-Reset
BL P1 LCD-Hintergrundbeleuchtung


Abmessungen

1.8inch LCD for micro:bit dimensions
