Waveshare ESP32-S3 A7670E 4G Entwicklungsboard

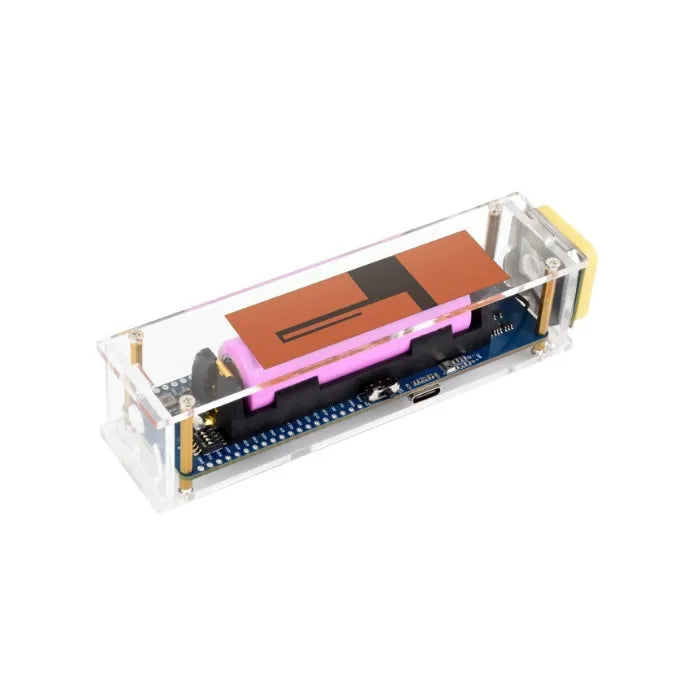

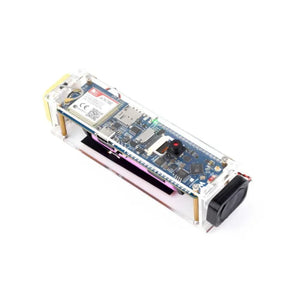

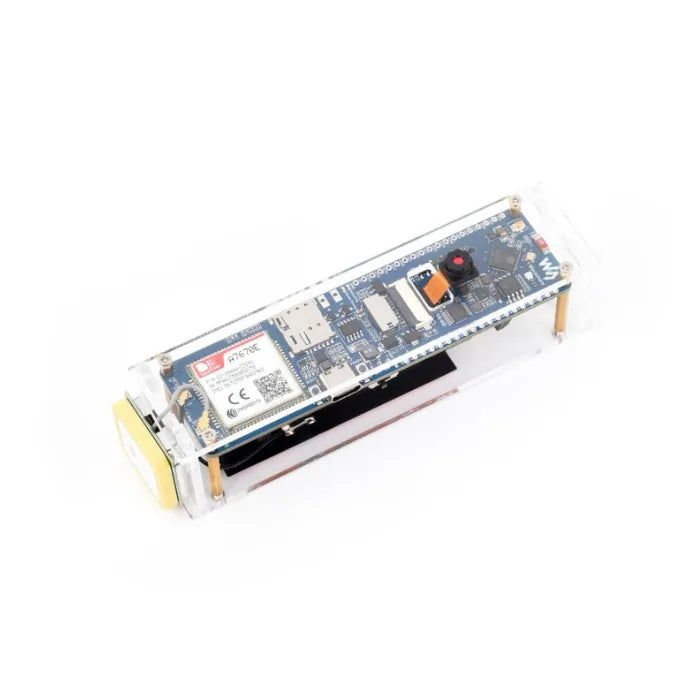

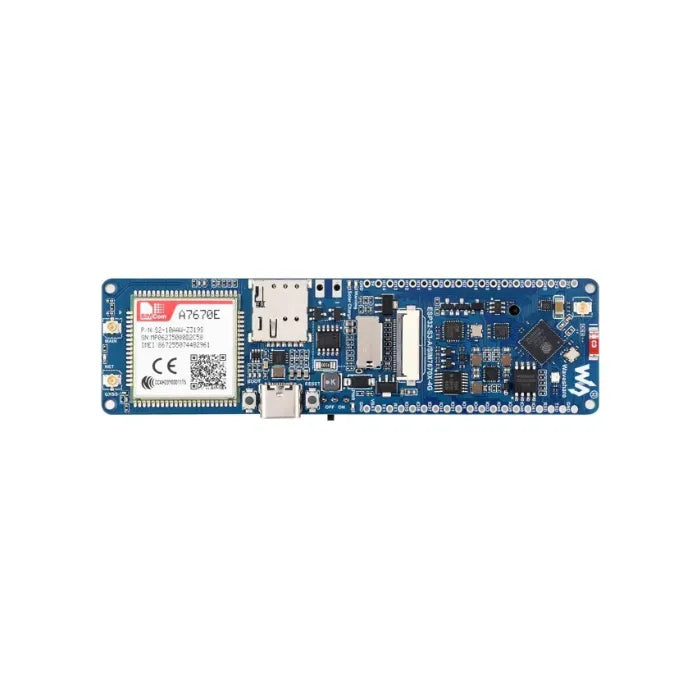

Waveshare ESP32-S3-A7670E-4G ist ein multifunktionales und leistungsstarkes Mikrocontroller-Entwicklungsboard von Waveshare. Es verfügt über ein integriertes A7670E 4G-Kommunikationsmodul, eine OV-Kamera-Schnittstelle, einen TF-Kartensteckplatz, eine RGB-LED, einen 18650-Batteriehalter (18650-Batterie nicht enthalten), ein Spannungsmess-IC, eine Solar-Ladebuchse und weitere Peripherie. Der ESP32-S3R2-Chip bietet stromsparendes WiFi und BLE 5.0, externes 16MB Flash und 2MB PSRAM sowie Hardware-Verschlüsselung, Zufallszahlengenerator, HMAC und digitale Signaturmodule zur Erfüllung von Sicherheitsanforderungen im IoT. Das integrierte A7670E Cat-1 4G-Modul ermöglicht mobile Netzwerkverbindungen und eignet sich für stromsparende IoT-Anwendungen, mobile Geräte, Outdoor-Überwachung, Smart Home und mehr.
- Verwendet den ESP32-S3R2-Chip mit leistungsstarkem Xtensa® 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz
- Integriert: 512KB SRAM, 384KB ROM, 2MB PSRAM und 16MB Flash
- Unterstützt 2.4GHz Wi-Fi und Bluetooth LE Dual-Mode mit hervorragender HF-Leistung
- Ausgestattet mit dem A7670E-FASE Mobilfunkmodul, unterstützt 4G Cat-1/2G, GNSS-Positionierung, Telefonie, SMS und mehr
- USB-Umschalt-IC und DIP-Schalter zur Nutzung der USB-Schnittstelle des A7670E, geeignet für PC-Dial-Up oder Debugging
- Unterstützt Lithium- und Solar-Ladung, Energiemanagement, Batteriemessung und Schutzschaltungen, mit Echtzeit-Batteriekapazitätsanzeige

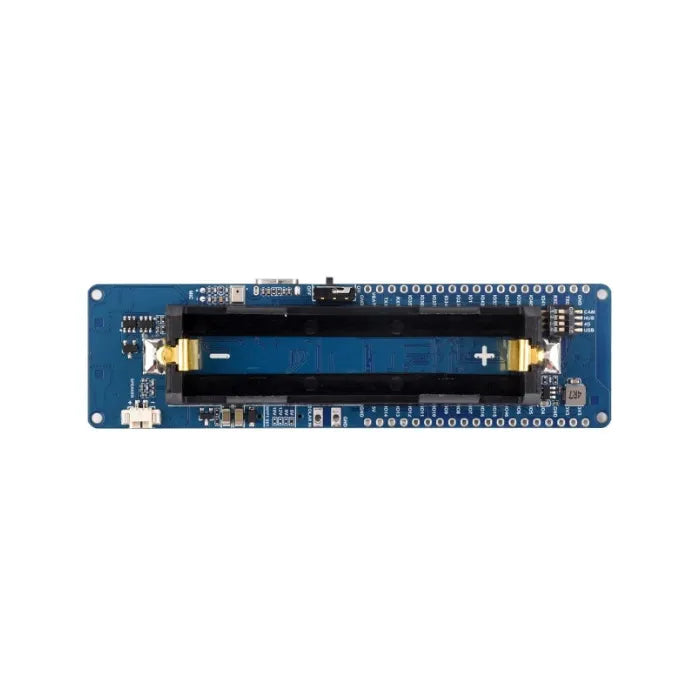

- 18650-Batteriehalter (Batterie nicht enthalten), VBAT-Pin für externe 3.7V-Lithiumbatterie, mit Verpolungsschutz
- Reiche Peripherie: Kameraanschluss, TF-Kartensteckplatz, USB-Port, 38PIN-Header, einfach erweiterbar
- Mehrere DIP-Schalter zur Steuerung von Kamera, USB-Kanälen und Stromversorgung einzelner Schaltkreise zur Reduzierung des Stromverbrauchs
- Lieferumfang: GNSS-Keramikantenne, OV2640 / OV5640 Kamera, Mini-Lautsprecher, Acrylgehäuse usw., ideal für vielfältige Anwendungen
- Online-Ressourcen und Handbuch verfügbar (inkl. Tutorials und Demos für 4G-WiFi und andere IoT-Beispiele)
Spezifikationen
| Kommunikationsparameter | |
|---|---|
| Frequenzband | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| Datenübertragung | ≤5Mbps (UL) ≤10Mbps (DL) |
| GNSS | GPS, BeiDou, GLONASS |
| Betriebsparameter | |
| Stromversorgungsmethode | USB-Port, 18650-Lithiumbatteriehalter (Batterie nicht enthalten), Pin-Header |
| Stromversorgung | 5V (USB-Port / 5V-Pin) 3.7~4.2V (Batteriehalter / VBAT-Pin) |
| Logikpegel | 3.3V |
Unterstützt mehrere Bänder und Regionen, hauptsächlich geeignet für Europa, Südostasien, Westasien, Afrika, China, Südkorea
* Bitte prüfen Sie die unterstützten Bänder gemäß Ihrem lokalen Anbieter
ESP32-S3 ist über USB mit dem A7670E verbunden, um 4G-Netzwerk zu aktivieren und gleichzeitig einen WiFi-AP-Hotspot bereitzustellen, sodass Smartphones oder andere WiFi-Geräte eine Verbindung herstellen können
USB-Umschalt-IC und DIP-Schalter ermöglichen die Nutzung der USB-Schnittstelle des A7670E zur Verbindung mit dem PC für Einwahl-Internet oder Debugging

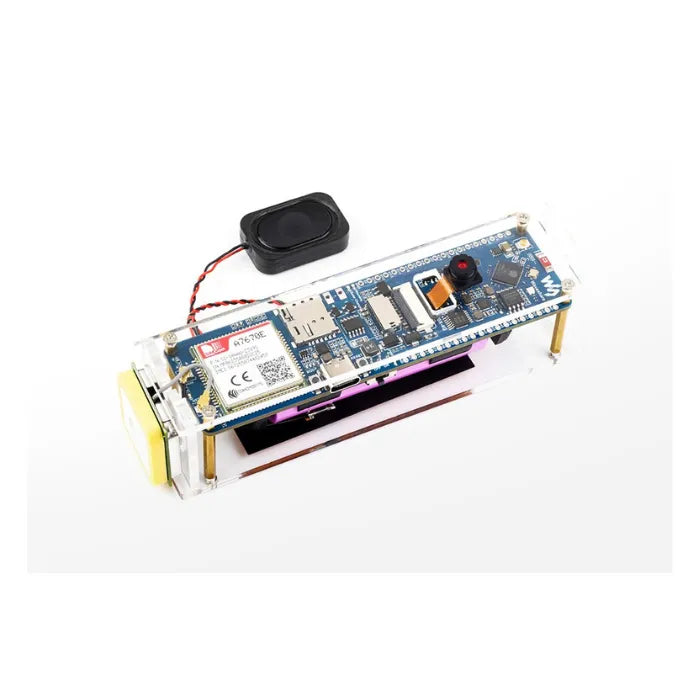

Telefonieren oder SMS senden über AT-Befehle, mit integriertem Mikrofon und Lautsprecher
24PIN-Kameraanschluss, kompatibel mit OV2640 / OV5640
Unterstützt ESP32-Camera-Framework, geeignet für Gesichtserkennung
Unterstützt Lithium- und Solar-Ladung, Energiemanagement, Batteriemessung und Schutzschaltungen, mit Echtzeit-Batteriekapazitätsanzeige
Unterstützt GPS, BeiDou, GLONASS
Bietet mehrere Netzwerk-Demos mit Waveshare.cloud, nutzt das leichte MQTT-Protokoll zur Datenvisualisierung
Tutorials und Demos für schnellen Einstieg in Smart-IoT-Lösungen, mit großformatiger Datenvisualisierung für verschiedene Szenarien
Smart Garden-Lösungen:
Das ESP32-S3-A7670E-4G kann Sensordaten aus dem Garten über MQTT melden, um Geräte wie Bewässerung, Düngung usw. aus der Ferne ein- und auszuschalten.
Cloud-Überwachung der Serverleistung:
Das ESP32-S3-A7670E-4G kann Leistungsparameter eines Raspberry Pi Servers über MQTT melden und den Betriebsstatus in Echtzeit über die Cloud-Plattform überwachen.
Mobiles IoT-GPS-Tracking:
Das ESP32-S3-A7670E-4G kann regelmäßig GPS-Positionsdaten über MQTT melden, um mobile Erkennung, Tier- oder Geräteverfolgung zu realisieren.
Pinbelegung

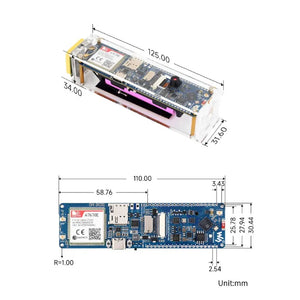

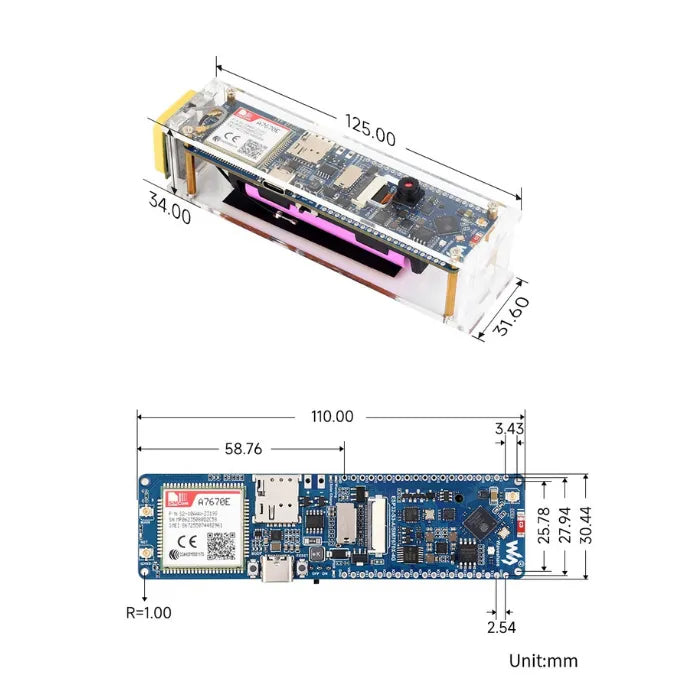

Abmessungen
Gewicht: 0,076 kg

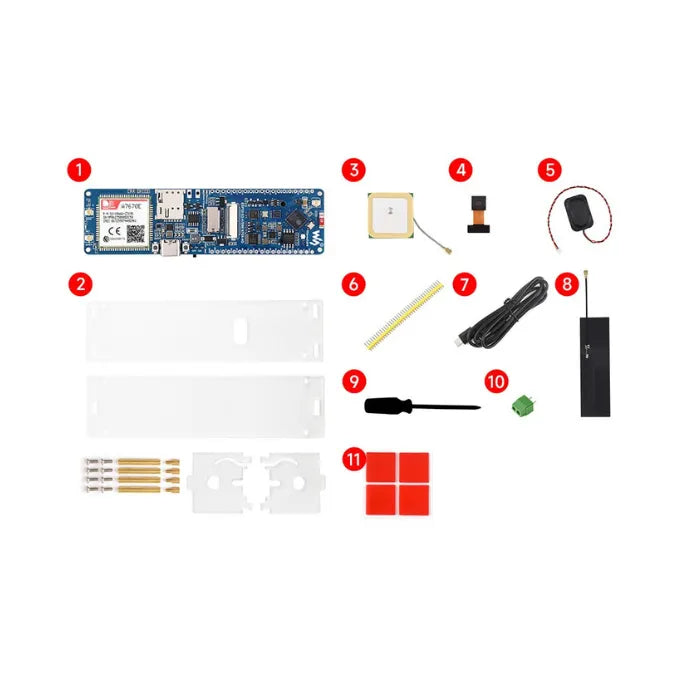

Lieferumfang
-
ESP32-S3-SIM7670G-4G ×1
-
Transparente Acrylgehäuse mit Schraubenset ×1
-
GNSS-Keramikantenne ×1
-
OV2640 / OV5640 Kamera ×1
-
2-poliger Schraubanschluss ×1
-
40PIN gelber gerader Stiftleistenstecker ×1
-
USB Type-A zu Type-C Kabel (1 m) ×1
-
FPC-Antenne ×1
-
Schraubendreher ×1
-
Doppelseitiges Klebeband (4 Stück) ×1
