Waveshare CoreEP4CE10 ALTERA Core Board
🔧 CoreEP4CE10 von Waveshare ist ein kompaktes und leistungsstarkes FPGA-Entwicklungsboard, ideal für schnelles Prototyping und Ausbildung rund um Altera/Intel Cyclone IV-Projekte.
💻 Es bietet:
-
Eine integrierte USB-Schnittstelle zum einfachen Programmieren
-
Wiederverwendbare GPIO-Header für flexible Hardware-Anbindung
-
Eine robuste Stromversorgung, perfekt für Designs mittlerer Dichte
📚 Mit klarer Dokumentation und echter Plug-and-Play-Integration ist es eine zugängliche und zuverlässige Plattform für:
-
🎓 Studierende
-
🧠 Hobbyentwickler
-
🛠️ Profis
🌐 Ob digitale Schaltungen, eingebettete Systeme oder Rapid-Prototyping – der CoreEP4CE10 macht den Einstieg leicht und effizient!
Übersicht
CoreEP4CE10 ist ein FPGA-Core-Board mit einem EP4CE10F17C8N-Bauteil onboard, unterstützt weitere Erweiterungen.
- Onboard Serial Configuration Device EPCS16SI8N
- integrierte FPGA-Grundschaltung, wie z. B. Taktschaltung
- Onboard nCONFIG-Taste, RESET-Taste, 4 x LEDs
- alle I/O-Ports sind an den Pin-Headern zugänglich
- Onboard JTAG-Debugging/Programmierschnittstelle
- 2,00mm Header-Abstand-Design, geeignet zum Einstecken in Ihr Anwendungssystem
Was ist an Bord
-
EP4CE10F17C8N:das ALTERA Cyclone IV FPGA-Bauteil, das folgende Merkmale aufweist:
- Betriebsfrequenz: 50MHz
- Betriebsspannung: 1.15V～3.465V
- Gehäuse: BGA256
- I/Os: 164
- LEs: 10K
- RAM: 414kb
- PLLs: 2
- Debugging/Programmierung: unterstützt JTAG
- AMS1117-3.3 (auf der Unterseite), 3,3V-Spannungsregler
- AMS1117-2.5 (auf der Unterseite), 2,5V-Spannungsregler
- AMS1117-1.2 (auf der Unterseite), 1,2V-Spannungsregler
- EPCS16, an Bord befindlicher serieller FLASH-Speicher zum Speichern von Code
- Stromanzeige
- LEDs
- Reset-Taste
- nCONFIG-Taste: zum Neukonfigurieren des FPGA-Chips, entspricht einem Power-Reset
- 50M aktiver Quarz
- JTAG-Schnittstelle: zum Debuggen/Programmieren
-
FPGA-Pin-Erweiterung, VCC, GND und alle I/O-Ports sind an Erweiterungssteckern für weitere Erweiterungen zugänglich

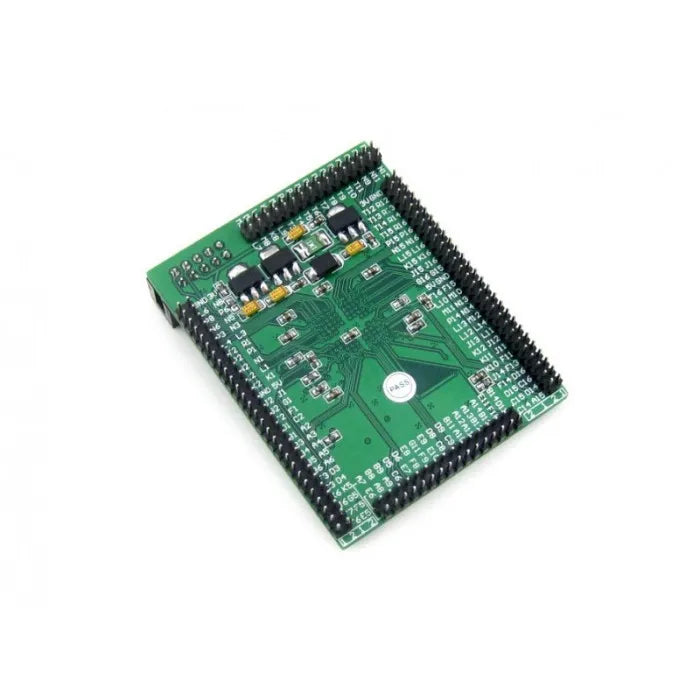

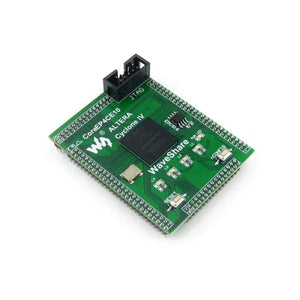

Fotos
Hinweis:
CoreEP4CE10 bietet eine JTAG-Debugging-Schnittstelle, integriert jedoch keine Debugging-Funktion, ein Debugger ist erforderlich.
Das Motherboard und der Programmierer/Debugger auf den Fotos sind NICHT im Preis enthalten.
JTAG-Schnittstelle
Die Abbildung unten zeigt die Pinbelegung des JTAG-Headers
Entwicklungsressourcen
- Zugehörige Software (Quartus II, NIOS II etc.)
- Democode (Verilog, VHDL, NIOS II C)
- Schaltplan (PDF)
- FPGA-Entwicklungsdokumentationen
