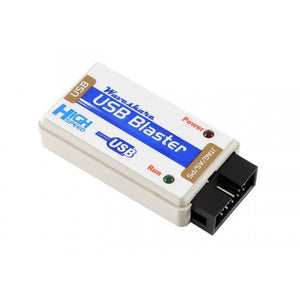

Waveshare USB Blaster Download Cable high-speed FT245+CPLD solution

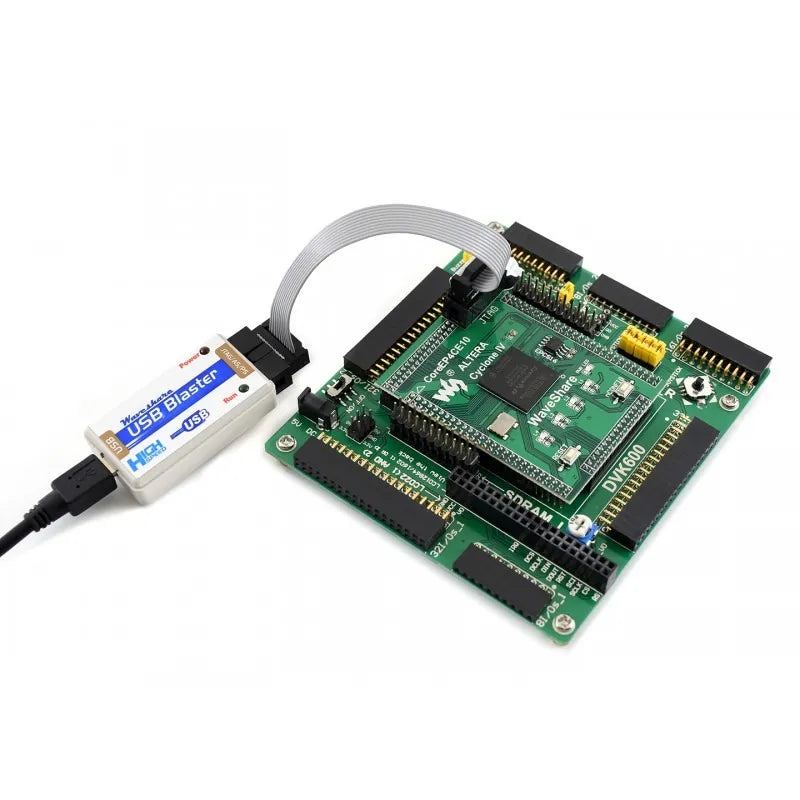

Das Waveshare USB Blaster V2 Download-Kabel ist ein robustes Programmierwerkzeug, das vollständig kompatibel mit dem originalen ALTERA USB Blaster FPGA/CPLD-Programmierer ist. Dieses Kabel verbindet nahtlos den USB-Anschluss Ihres Host-Computers mit einem auf einer Leiterplatte montierten Altera FPGA. Es erleichtert die Übertragung von Konfigurationsdaten von Ihrem PC zu einem standardmäßigen 10-poligen Header, der mit dem FPGA verbunden ist. Ideal für Prototypenentwicklung und Produktion, ermöglicht es iteratives Herunterladen von Konfigurationsdaten und In-System-Programmierung.
Es unterstützt eine breite Palette von ALTERA FPGA/CPLD-Geräten, aktiven seriellen Konfigurationsgeräten und erweiterten Konfigurationsgeräten. Darüber hinaus bietet es vielseitige AS-, PS- und JTAG-Download-Modi, um unterschiedliche Programmieranforderungen zu erfüllen.
Hauptmerkmale
-
Hardware-Lösung
- Verfügt über eine Hochgeschwindigkeitslösung mit FT245+CPLD+244, die Download-Geschwindigkeiten liefert, die mit dem originalen ALTERA USB Blaster vergleichbar sind und identisch funktionieren.
- Erreicht Download-Geschwindigkeiten, die 1-3 Mal schneller sind als alternative Schemata wie 68013 oder C8051F.
-
Leistung
- Unterstützt eine breite Palette von ALTERA FPGA/CPLD-Geräten, aktiven seriellen Konfigurationsgeräten und erweiterten Konfigurationsgeräten.
- Bietet Unterstützung für AS-, PS- und JTAG drei Download-Modi.
- Entwickelt für Hochgeschwindigkeits- und stabilen Betrieb mit einer internen FT245R+CPLD-Architektur.
- Unterstützt einen weiten Programmierspannungsbereich von 1.2V bis 5V.
- Ermöglicht Kommunikation und Debugging für Nios II eingebettete Prozessoren.
-
Unterstützte Software
- Kompatibel mit der integrierten Entwicklungsumgebung Quartus II.
- Unterstützt die integrierte Entwicklungsumgebung NIOS II IDE.
- Funktioniert mit der integrierten Entwicklungsumgebung NIOS II EDS.
-
Unterstützte Geräte
Getestete Geräte umfassen, sind aber nicht beschränkt auf:- CPLD: MAX3000, MAX7000A/B/S, MAX9000 und MAX II etc.
- FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K und FLEX 10K etc.
- Aktive serielle Konfigurationsgeräte: EPCS1, EPCS4, EPCS16 etc.
- Erweiterte Konfigurationsgeräte: EPC1, EPC4 etc.
-
Verbindung zum PC
- Verbindet sich mit Ihrem Computer über eine USB 2.0 Schnittstelle.
-
Verbindung zur Zielplatine
- Verbindet sich mit der Zielplatine über JTAG-, AS- und PS-Schnittstellen. Abbildungen 1, 2 und 3 unten zeigen die Pinbelegungen für diese verschiedenen Schnittstellen.
Abbildung 1. JTAG-Header-Pinbelegung
Abbildung 2. AS-Header-Pinbelegung
Abbildung 3. PS-Header-Pinbelegung
LED Statusanzeigen
- Rote LED: Betriebsanzeige.
- Grüne LED: Signalanzeige, leuchtet während Download-/Programmiervorgängen.
