Waveshare ALTERA CoreEP4CE6 Core Board FPGA Entwicklungswerkzeug

🔧 CoreEP4CE6 von Waveshare – das kompakte und leistungsstarke FPGA-Entwicklungsboard für alle, die mit Altera/Intel Cyclone IV arbeiten. Ob Student, Technikbegeisterter oder Profi: Dieses Board bringt Sie schneller ans Ziel und macht digitales Design so zugänglich wie nie zuvor! 💡

✨ Highlights im Überblick:

• 🖥️ Integrierte USB-Schnittstelle für müheloses Programmieren

• 🔌 Wiederverwendbare GPIO-Header für flexible Hardwareanbindung

• ⚡ Stabile Stromversorgung – perfekt für Projekte mit geringer bis mittlerer Komplexität

• 📚 Umfassende Dokumentation und echte Plug-and-Play-Funktionalität

• 🔄 Nahtlose Integration in gängige FPGA-Workflows

💻 Starten Sie durch in die Welt der eingebetteten Systeme, testen Sie Ihre digitalen Logikideen im Schnellverfahren – mit einer zuverlässigen, kostengünstigen Plattform, die direkt einsatzbereit ist. 🚀

🔧 Funktionen

• • 💾 Onboard-Serielles Konfigurationsgerät: EPCS16SI8N

  • ⏱️ Integrierte FPGA-Grundschaltung, einschließlich einer Takt-Schaltung

  • 🔘 Onboard-Steuertasten: nCONFIG, RESET und 4 x LEDs

  • 📤 Zugängliche I/O-Ports über Pin-Header

  • 🛠️ JTAG-Schnittstelle für Debugging/Programmierung

  • 📏 2,54mm Rastermaß-Design

Spezifikationen

🧩 Übersicht

CoreEP4CE6 ist ein vielseitiges FPGA-Core-Board mit dem EP4CE6E22C8N-Baustein an Bord, entwickelt zur Unterstützung weiterer Erweiterungen für eine Vielzahl von Anwendungen. 🚀

Was ist an Bord

🔧 FPGA-Board-Spezifikationen & Funktionen

1️⃣ EP4CE6E22C8N — ALTERA Cyclone IV FPGA

• 📶 Betriebsfrequenz: 50MHz

• 🔋 Betriebsspannung: 1,15V~3,465V

• 📦 Gehäuse: QFP144

• 🔌 I/O-Ports: 180

• 🧠 Logik-Elemente (LEs): 6K

• 🗄️ RAM: 270kb

• 🔁 PLLs: 2

2️⃣ 🛠️ Onboard-JTAG-Unterstützung

3️⃣ ⚡ AMS1117-3.3: 3,3V-Spannungsregler

4️⃣ ⚡ AMS1117-2.5: 2,5V-Spannungsregler

5️⃣ ⚡ AMS1117-1.2: 1,2V-Spannungsregler

6️⃣ 💾 EPCS16: Onboard-Konfigurationschip zur Speicherung des Programmcodes

7️⃣ 🔋 Power-Status-LED

8️⃣ 🔄 Reset-Taste

9️⃣ 🔃 nCONFIG-Taste: Konfiguriert den FPGA-Chip neu (funktioniert wie ein Power-Reset)

🔟 🔘 Benutzertasten: insgesamt 4

1️⃣1️⃣ ✨ Benutzer-LEDs: insgesamt 8

1️⃣2️⃣ 🧩 JTAG-Schnittstelle zum Debuggen und Programmieren

1️⃣3️⃣ 📌 JTAG-Pin-Bezeichnungen: VCC, GND und alle I/O-Ports sind auf der Leiterplatte klar markiert für einfache Erweiterung

1️⃣4️⃣ 💡 LED-Lauflicht-Funktion

1️⃣5️⃣ 🎇 LED-Tanzlicht-Funktion

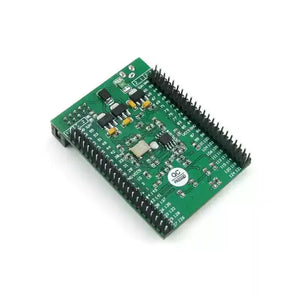

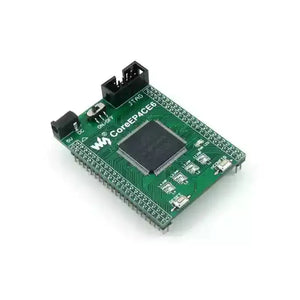

Fotos

⚠️ Hinweis:  Das CoreEP4CE6 bietet eine JTAG-Debugging-Schnittstelle, enthält jedoch keine integrierte Debugging-Funktionalität — ein externer Debugger ist erforderlich.

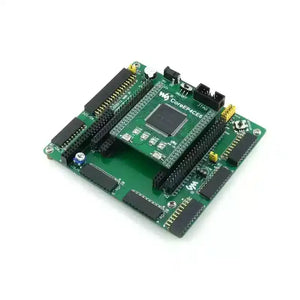

🖼️ Wichtig: Das Motherboard und der Programmierer/Debugger auf Produktfotos dienen nur Demonstrationszwecken und sind NICHT im Preis enthalten.

JTAG-Schnittstelle

Die Abbildung unten zeigt die Pinbelegung des JTAG-Headers

Abbildung 1. JTAG-Header-Pinbelegung

📚 Entwicklungsressourcen

• • 💻 Zugehörige Software: Quartus II, NIOS II und mehr

  • 🧪 Democode: Verilog, VHDL, NIOS II C Beispiele

  • 📄 Schaltplan: Verfügbar im PDF-Format

  • 📘 FPGA-Entwicklungsdokumentation für alle Stufen



🚀 Anwendungen

• 🎓 FPGA-Ausbildung und Schulung

• 🧠 Hardware-Logik-Prototyping

• 📡 Signalverarbeitungsanwendungen

• 🤖 Embedded-System-Steuerung

• 🏭 Industrieautomatisierungsprojekte

• 🔬 STEM-Entwicklung und Forschung

🛠️ Software- & Entwicklungsunterstützung

• ✅ Kompatibel mit Quartus II IDE

• 🧾 Unterstützt Verilog, VHDL und NIOS II

• 🧩 Referenzcode und Schaltpläne verfügbar

• 📖 Detaillierte Dokumentation für Anfänger

Referenz

CoreEP4CE6
