Waveshare ALTERA CoreEP4CE6 Core Board

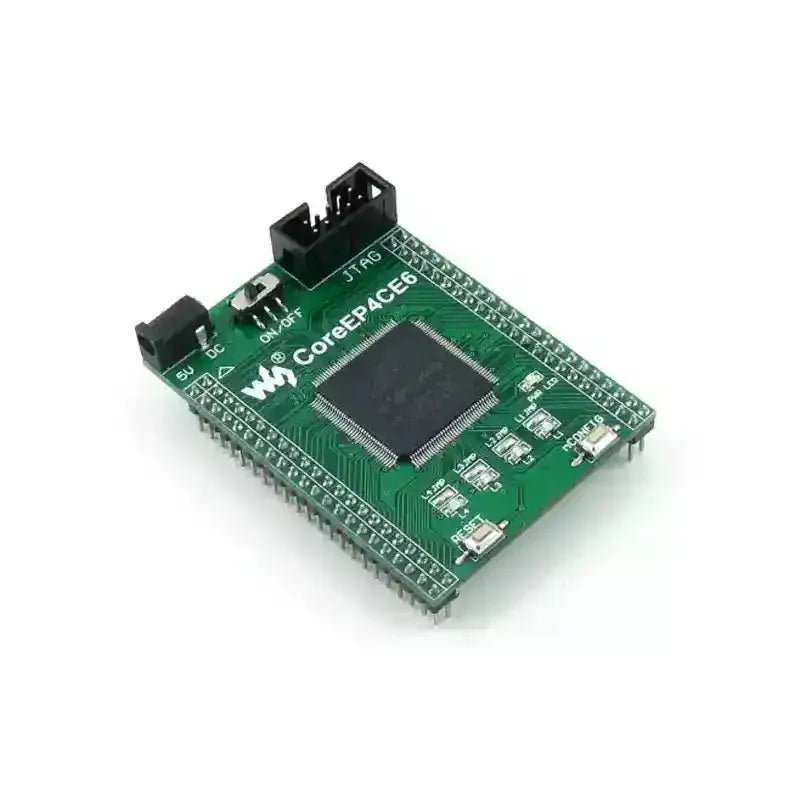

Das CoreEP4CE6 ist ein kostengünstiges FPGA-Core-Board mit dem Altera Cyclone IV EP4CE6E22C8N-Chip (QFP144-Gehäuse). Entwickelt für FPGA-Einsteiger, Embedded-Ingenieure und Prototyping-Projekte, kombiniert es einfache JTAG-Programmierung, vollständige Pin-Erweiterung und robuste Stromversorgung – ideal für schnelle Hardware-Integration in Industrieautomation, Robotersteuerung oder Lehrprojekte
Hauptmerkmale
-
Altera Cyclone IV EP4CE6E22C8N FPGA-Chip
-
50MHz aktiver Quarzoszillator
-
JTAG-Programmierschnittstelle (10-poliger Anschluss)
-
80 I/O-Ports über Pin-Header zugänglich
-
Integrierter EPCS16 serieller Flash-Speicher
-
Onboard-Spannungsregler: 3,3V / 2,5V / 1,2V
-
Enthält RESET- und nCONFIG-Tasten, 4 LEDs
-
2,54-mm-Rasterstecker für einfache Erweiterung
-
Unterstützt Verilog, VHDL, NIOS II, Quartus II
Technische Daten
| Parameter | Wert |
|---|---|
| FPGA-Chip | EP4CE6E22C8N (Cyclone IV) |
| Logikelemente | 6K |
| RAM | 270KB |
| Ein-/Ausgänge | 80 |
| PLLs | 2 |
| Spannungsbereich | 1,15 V – 3,465 V |
| Taktfrequenz | 50 MHz |
| Programmierung | JTAG (10-poliger Anschluss) |
| Paket | QFP144 |
| Maße | 60mm x 45mm (ca.) |
Enthält
- 1 x CoreEP4CE6 Entwicklungsboard
- 1 x Custom USB-Stromkabel
- 1 x FPGA Resource CD
Hinweis: Debugger/Programmierer nicht enthalten
Anwendung
-
FPGA-Ausbildung und Schulung
-
Hardware-Logik-Prototyping
-
Signalverarbeitungsanwendungen
-
Eingebettete Systemsteuerung
-
Industrieautomatisierungsprojekte
-
STEM-Entwicklung und Forschung
Software- & Entwicklungsunterstützung
-
Kompatibel mit Quartus II IDE
-
Unterstützt Verilog, VHDL und NIOS II
-
Referenzcode und Schaltpläne verfügbar
-
Detaillierte Dokumentation für Anfänger
