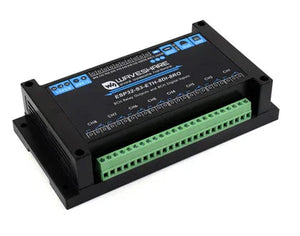

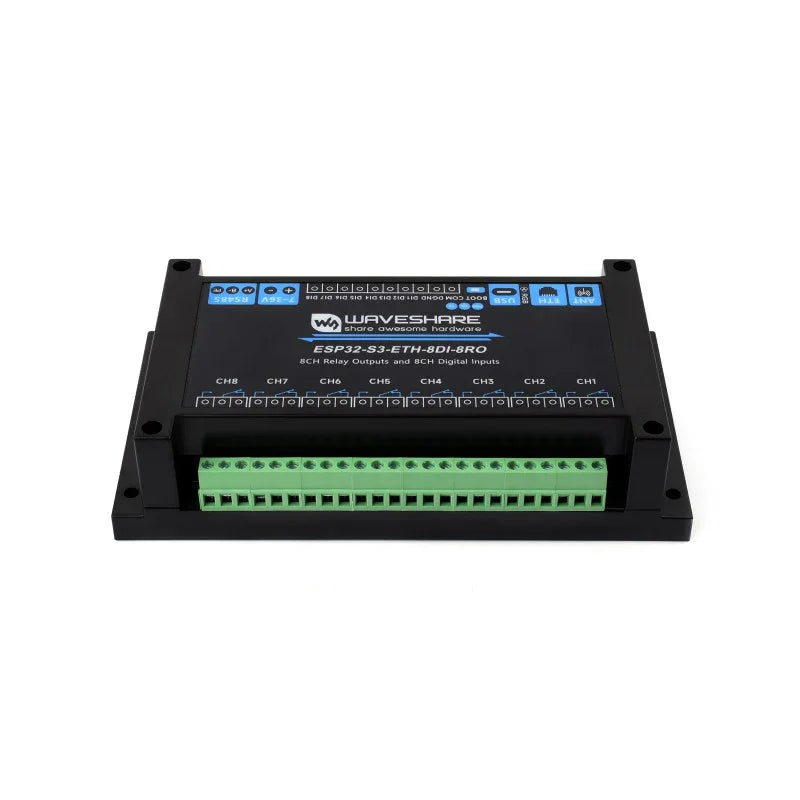

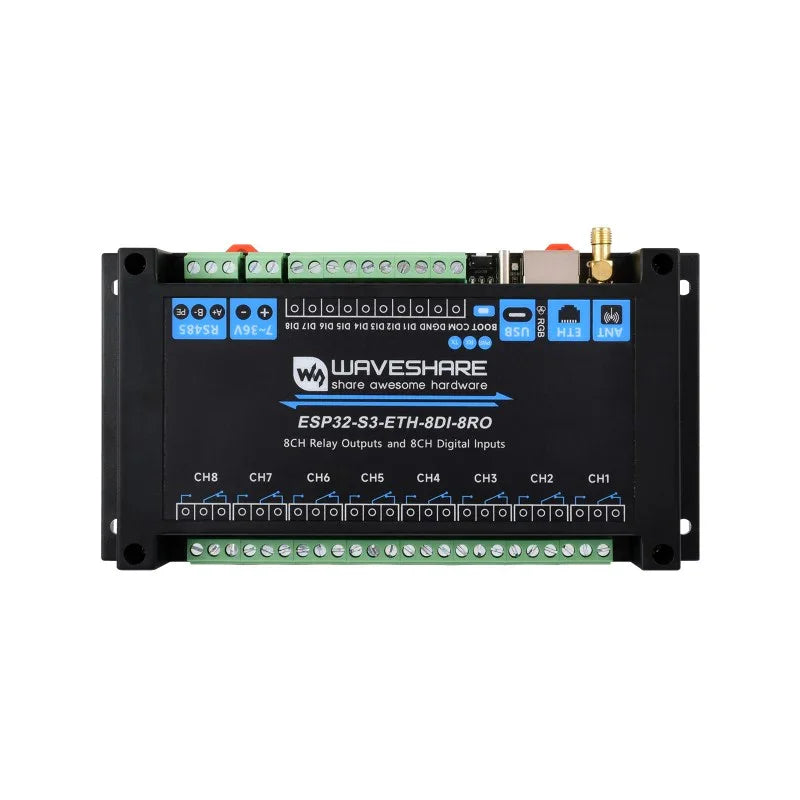

Waveshare Industrial 8-Kanal ESP32-S3 WiFi-Relais ETH 8DI 8RO Modul RS485
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.
Waveshare Industrial 8-Kanal ESP32-S3 WiFi-Relais ETH 8DI 8RO Modul RS485
Industrielles 8-Kanal ESP32-S3 WiFi-Relaismodul
Basierend auf ESP32-S3, unterstützt WiFi / Bluetooth
Integrierte digitale Eingänge, RS485- und Ethernet-Schnittstellen. Mit Schutzschaltungen wie Stromisolierung und Optokoppler-Isolation – sicher, stabil und zuverlässig.
ESP32-S3-ETH-8DI-8RO
Standard-Netzwerkanschluss + isoliertes RS485
8 digitale Eingänge + 8 Relaisausgänge

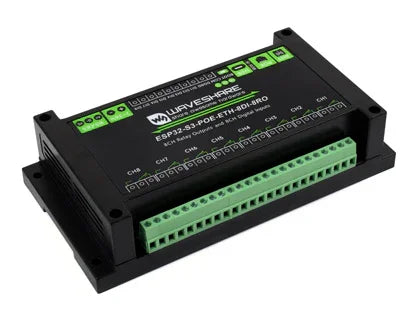

ESP32-S3-POE-ETH-8DI-8RO
PoE-Netzwerkanschluss + isoliertes RS485
8 digitale Eingänge + 8 Relaisausgänge
Funktionen
- Basierend auf dem ESP32-S3 Mikrocontroller mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz
- Integriertes 2,4 GHz Wi-Fi und Bluetooth LE Dual-Mode für drahtlose Kommunikation mit hoher RF-Leistung
- Hochwertige Relais, Kontaktbelastung: ≤10A 250V AC / 30V DC
- Unterstützt passive und aktive digitale Eingänge mit bidirektionaler Optokoppler-Isolation. Relais können über digitale Eingänge verknüpft gesteuert werden
- Integrierte isolierte RS485-Schnittstelle zur Verbindung mit Modbus-Industriegeräten oder Sensoren
- Pin-Header zur Erweiterung mit weiteren Geräten
- USB Type-C Anschluss für Stromversorgung, Firmware-Download und Debugging
- Schraubklemme für Stromversorgung, unterstützt 7–36 V Eingangsspannung – ideal für industrielle Anwendungen
- Integrierter RTC-Chip zur Unterstützung geplanter Aufgaben
- W5500 Ethernet-Chip zur Erweiterung eines 10/100 Mbps Netzwerkanschlusses über SPI
- Optional mit PoE-Modul (IEEE 802.3af konform) für Netzwerk + Strom über ein Kabel
- Optokoppler-Isolation schützt vor Störungen durch externe Hochspannungsleitungen
- Digitale Isolation schützt vor externen Signaleinflüssen
- Unabhängige Stromversorgungstrennung – stabile isolierte Spannung ohne zusätzliche Stromquelle
- TF-Kartensteckplatz für externe Speicherung von Bildern und Dateien
- Integrierter Summer, RGB-LED, Strom- und RS485 TX/RX-Anzeigen zur Statusüberwachung

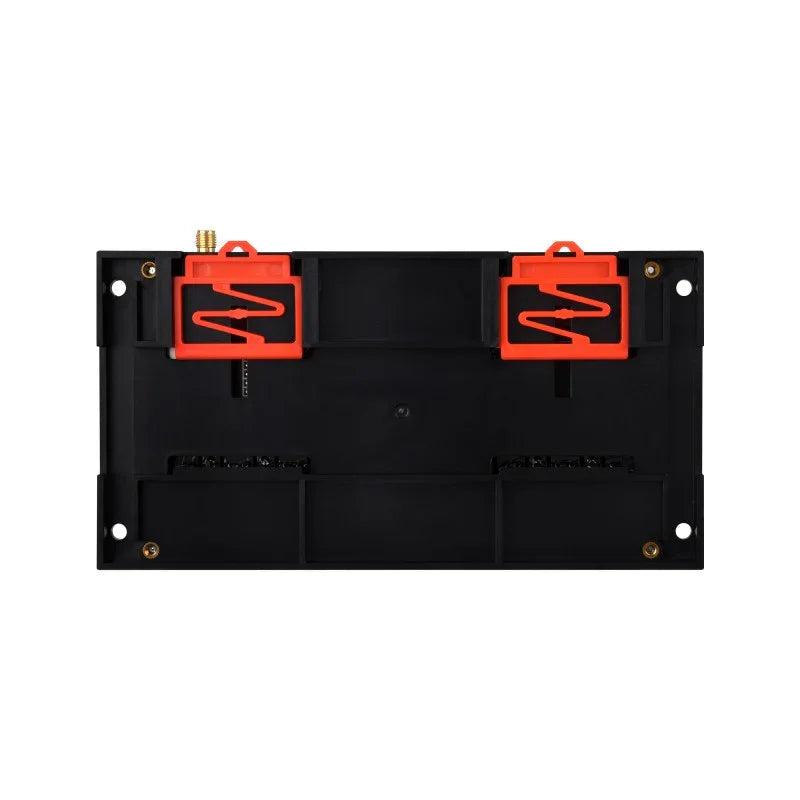

- Hutschienen-kompatibles ABS-Gehäuse – einfach zu montieren und sicher im Einsatz
Technische Daten
| Version | ESP32-S3-POE-ETH-8DI-8RO | ESP32-S3-POE-ETH-8DI-8RO-C | |
|---|---|---|---|
| Mikrocontroller | ESP32-S3 (Standardmodul: ESP32-S3-WROOM-1U-N16R8, andere Module auf Anfrage) | ||
| Drahtlose Kommunikation | 2.4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE | ||
| USB | Anschluss | USB Type-C | |
| Stromversorgung | 5V | ||
| Funktionen | Stromversorgung, USB-Kommunikation, Firmware-Download usw. | ||
| Isolierte Kommunikationsschnittstelle | Schnittstelle | RS485 | CAN |
| Anschluss | Schraubklemme | ||
| Richtungssteuerung | Automatische Hardwaresteuerung | ||
| Schutz | TVS-Diode, Überspannungsschutz & ESD-Schutz | ||
| Widerstand | Onboard 120R Abschlusswiderstand, standardmäßig deaktiviert, aktivierbar per Jumper | ||
| Ethernet-Schnittstelle | PoE-Ethernet-Port, unterstützt IEEE 802.3af Standard (nur PoE-Version) | ||
| Digitale Eingänge | Eingangskanäle | 8 | |
| Eingangsspannung | 5V–36V | ||
| Eingangstyp | Passiver Eingang / aktiver Eingang (NPN oder PNP) | ||
| Isolationstyp | Bidirektionale Optokoppler-Isolation | ||
| Relais | Kontaktbelastung | ≤10A 250V AC / 30V DC | |
| Relaiskanäle | 8 | ||
| Kontaktform | 1NO 1NC | ||
| Isolation | Optokoppler-Isolation | ||
| LED-Anzeigen | RGB | RGB-LED, programmierbar für Farbsteuerung | |
| PWR | Rote Stromanzeige, leuchtet bei USB-Verbindung und Spannungserkennung | ||
| TXD | Grüne TX-Anzeige, leuchtet bei Datenübertragung über RS485/CAN | ||
| RXD | Blaue RX-Anzeige, leuchtet bei Empfang von Daten | ||
| Stromversorgung (Schraubklemme) | Spannungsbereich | 7–36V DC | |
| Gehäuse | Material | ABS-Gehäuse für Hutschienenmontage | |
| Abmessungen | 175 × 90 × 40 mm | ||
Basierend auf ESP32-S3, entwickelt
für den AIoT-Markt
Ausgestattet mit Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz, bietet starke KI-Rechenleistung und integrierte Sicherheitsfunktionen. Unterstützt 2.4GHz Wi-Fi und Bluetooth LE Dual-Mode Kommunikation.
Mehrfache Isolationsmechanismen sorgen für erhöhte Sicherheit und Zuverlässigkeit im industriellen Einsatz
Integrierte 8 Relaiskanäle und 8 digitale Eingänge
Relaiskontaktbelastung bis zu 10A bei 250V AC / 30V DC
Direkte Steuerung von 220V AC Haushaltsgeräten oder 30V DC Geräten möglich
Unterstützt passive (Trockenkontakt) und aktive (Nasskontakt) digitale Eingänge mit bidirektionaler Optokoppler-Isolation
Unterstützt Arduino IDE
Umfangreiches SDK, Entwicklerressourcen und Tutorials erleichtern den Einstieg in die Programmierung
Optional mit PoE-Funktion
Integriertes PoE-Modul ermöglicht gleichzeitige Netzwerkverbindung und Stromversorgung über ein einziges Kabel
* Die PoE-Funktion ist nur bei der Version ESP32-S3-POE-ETH-8DI-8RO verfügbar. Der abgebildete Switch ist nicht im Lieferumfang enthalten.
Anwendungsbeispiele
Bietet mehrere Netzwerk-Demos mit Waveshare.Cloud unter Verwendung des leichten MQTT-Protokolls zur Datenvisualisierung
-

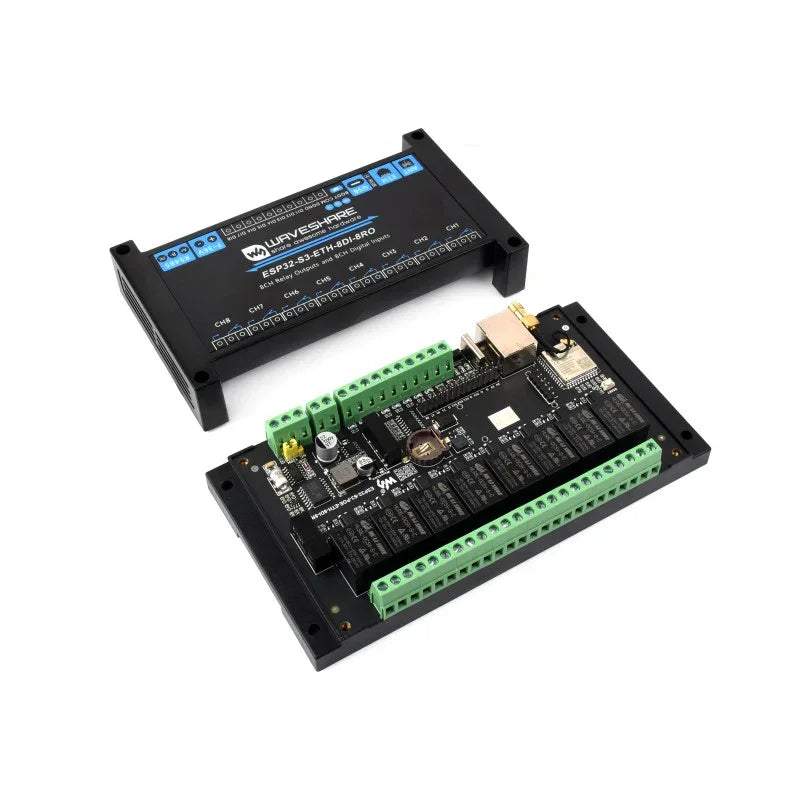

ESP32-S3-WROOM-1U-N16R8
ESP32-S3-Chip mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, 16MB Flash und 8MB PSRAM -
8 hochwertige Relais
Kontaktbelastung pro Kanal: ≤10A 250V AC oder ≤10A 30V DC -
Optokoppler-Isolation
Schützt vor Störungen durch externe Hochspannung - RESET-Taste
-
PoE-Anschluss
Zur Verbindung mit PoE-Modul (nur PoE-Version) - BOOT-Taste
- Power-IC
-
Digitale Isolation
Schützt vor externen Signaleinflüssen -
Stromversorgungstrennung
Stabile isolierte Spannung ohne zusätzliche Stromquelle - Bidirektionale Optokoppler-Isolation
- RTC-Batteriehalter
- Summer
- Schraubklemme für digitale Eingänge
-
Pin-Header
Zur Verbindung mit externen Geräten -
LED-Anzeigen
PWR: Stromanzeige
RXD: RS485 RX-Anzeige
TXD: RS485 TX-Anzeige -

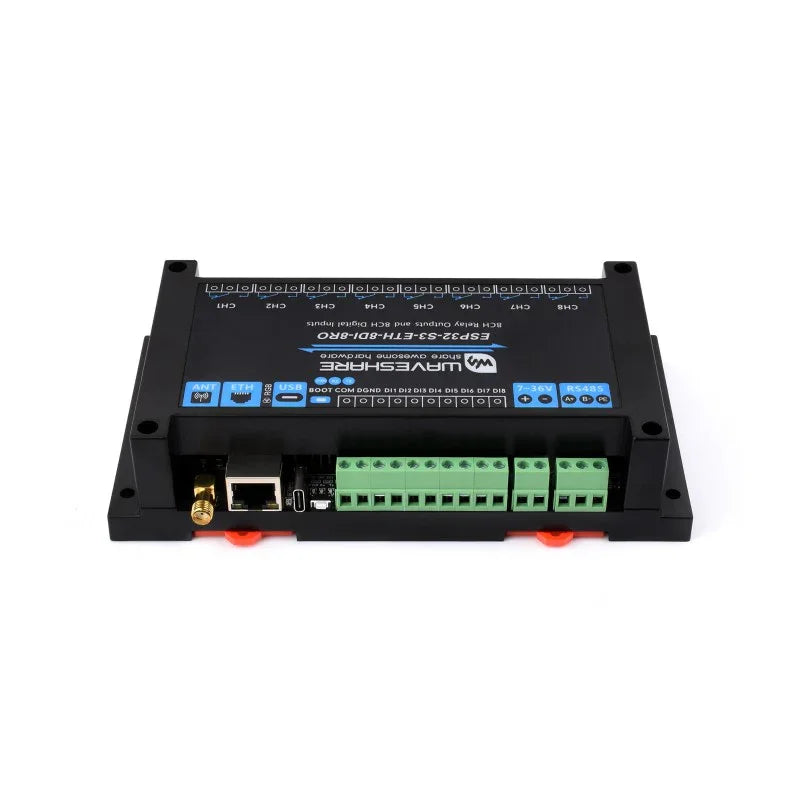

USB Type-C Anschluss
Für Stromversorgung, Firmware-Download und USB-Kommunikation -
WS2812 RGB-LED
Steuerbar über GPIO38 - Ethernet-Port
-
Externer Antennenanschluss
SMA-Buchse für WiFi- und Bluetooth-Kommunikation -
Schraubklemme für Stromversorgung
Unterstützt 7–36V DC Eingang -
RS485-Schnittstelle
Zur Verbindung mit externen RS485-Geräten -
RS485 Abschlusswiderstand (Jumper)
Onboard 120R Widerstand, aktivierbar per Jumper - Relais-Schraubklemmen
