Waveshare PCIe‑zu‑5G/4G/3G HAT für Raspberry Pi 5
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

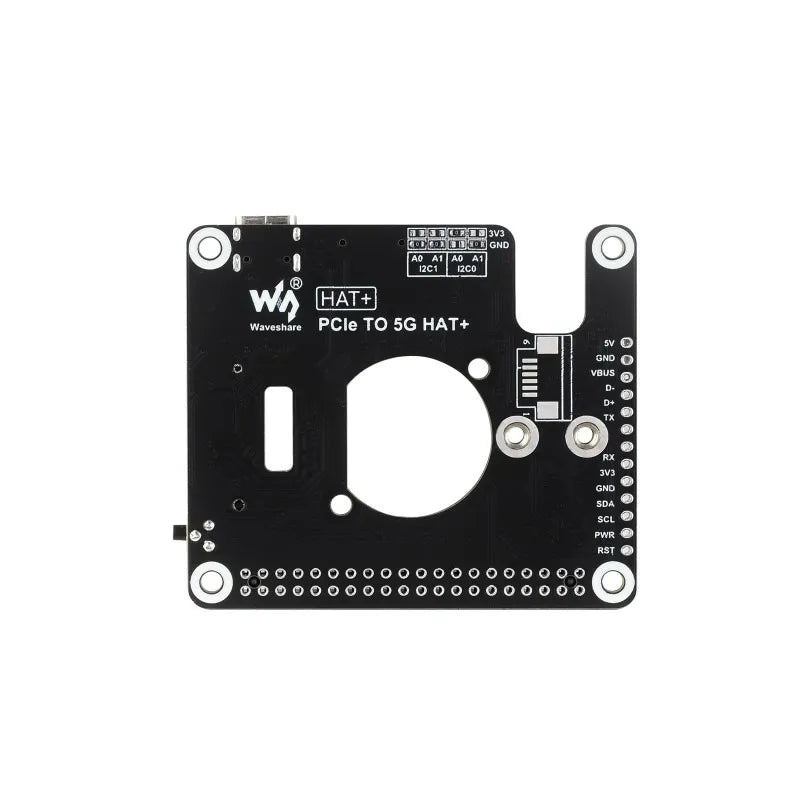

Waveshare PCIe‑zu‑5G/4G/3G HAT für Raspberry Pi 5
Details
Aufgrund von Vorgaben der Modulhersteller SIMCOM/QUECTEL dürfen wir dieses Produkt nicht in die folgenden Länder/Regionen liefern oder technischen Support bereitstellen: Iran, Nordkorea, Kuba, Sudan, Syrien.
Das RM530N‑GL ist derzeit ausschließlich von T‑Mobile zertifiziert und besitzt noch keine Zulassung durch Netzbetreiber wie Verizon oder AT&T. Falls Sie diese Zertifizierungen benötigen, wählen Sie bitte das RM520N‑GL.
Dieses PCIe‑zu‑5G/4G/3G HAT wurde speziell für den Raspberry Pi 5 entwickelt. Es ermöglicht High‑Speed‑Networking, ist kompatibel mit 3042/3052‑Modulpaketen von SIMCom/Quectel, unterstützt mehrere Betriebssysteme und bietet flexible Optionen für verschiedene 5G‑Module.
Merkmale auf einen Blick
-

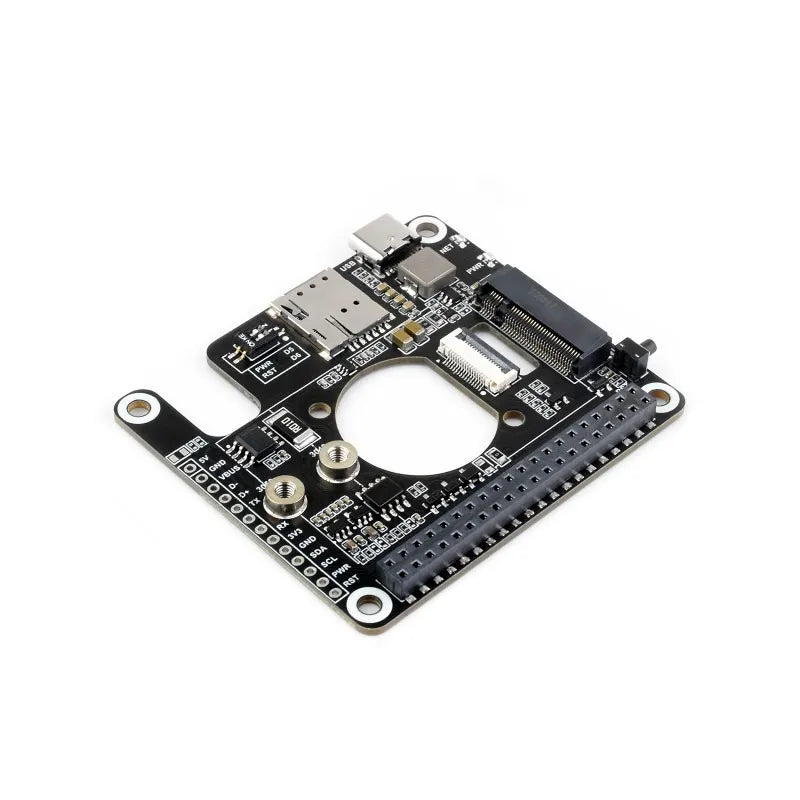

PCIe‑zu‑5G HAT+ – Entwickelt für den Raspberry Pi 5, ermöglicht Hochgeschwindigkeits‑5G‑Netzwerke.
-

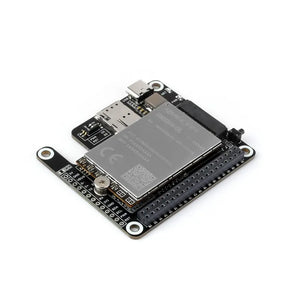

Integrierter M.2 (NGFF) Key‑B‑Slot – Unterstützt SIM82XX‑ und RM5XX‑Serien‑5G‑Module; kompatibel mit 3042/3052‑Gehäusen.
-
Direkter PCIe‑Anschluss – Kann direkt mit der PCIe‑Schnittstelle des Raspberry Pi 5 verbunden werden; unterstützt Raspberry Pi OS und OpenWRT.
-
USB‑Type‑C‑Port – Für 5G‑Netzwerke am Raspberry Pi oder PC über USB‑Kabel, Firmware‑Updates oder externe Stromversorgung.
-
HAT+‑Standarddesign – Mit integriertem I²C‑EEPROM; unterstützt stapelbare Erweiterung über den 40‑Pin‑GPIO des Raspberry Pi.
-
Stromüberwachungs‑Chip – Echtzeitmessung von Spannung, Strom und Leistungsaufnahme.
-
Nano‑SIM‑Kartenslot – Integrierter Slot für einfache SIM‑Karten‑Installation.
-
Debugging & Monitoring – Reset‑Taste sowie Strom‑ und Netzwerk‑LEDs für einfache Fehlerdiagnose.
-
Flexible Moduloptionen – Auswahl des passenden 5G‑Moduls je nach Spezifikation und Region.
-
Kundenspezifische 5G‑4‑in‑1‑PCB‑Antenne – Sauberes Kabelmanagement, unterstützt Montage oben oder unten.
Optionen für SIMCom/Quectel‑5G‑Module
-
Kompatibilität getestet – Unterstützt mehrere Qualcomm‑basierte 5G‑Module von SIMCom und Quectel.
-
M.2‑Formfaktor – Geeignet für 5G‑M.2‑Module im 3042‑ und 3052‑Format.
| Model | RM502Q-AE 5G HAT+ | RM520N-GL 5G HAT+ | RM530N-GL 5G HAT+ | SIM8262E-M2 5G HAT+ | SIM8262A-M2 5G HAT+ | ||||
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|||||
| 5G Module |
 RM502Q-AE |
 RM520N-GL |
 RM530N-GL |
 SIM8262E-M2 |
 SIM8262A-M2 |
||||
| 5G Standard | 3GPP R15 | 3GPP R16 | |||||||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | ||||||
| Applicable Region | Global (except China) | Global | except Americas | Americas | |||||
| Dimensions | 30.0 × 52.0 × 2.3 (mm) | 30.0 × 42.0 × 2.3 (mm) | |||||||
| Frequency band | |||||||||
| 5G | 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | ||||
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| LTE | LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | |||||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | ||||||
| LAA | B46 | - | |||||||
| UMTS | WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | ||||
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS is not supported on RM502Q-AE) | GPS / GLONASS / BeiDou / Galileo / QZSS | |||||||
| Data rate | |||||||||
| 5G mmWave | - | downlink 4 Gbps; uplink 1.4 Gbps |
- | ||||||
| 5G SA Sub-6 | downlink 4.2 Gbps; uplink 450 Mbps |
downlink 2.4 Gbps; uplink 900 Mbps |
downlink 2.4 Gbps; uplink 500 Mbps |
||||||
| 5G NSA Sub-6 | downlink 5 Gbps; uplink 650 Mbps |
downlink 3.4 Gbps; uplink 550 Mbps |
|||||||
| LTE | downlink 2 Gbps; uplink 200 Mbps |
downlink 1.6 Gbps; uplink 200 Mbps |
downlink 1.0 Gbps; uplink 200 Mbps |
||||||
| UMTS | downlink 42 Mbps; uplink 5.76 Mbps |
||||||||
| Note: The above are the supported 5G modules after testing; If you need to use with other 5G modules, please confirm with the module manufacturer for interface and mode compatibility. | |||||||||
Unterstützung für 5G/4G/3G‑Netzwerke
-
5G‑NSA (Non‑Standalone) – Gleichzeitige Nutzung von 4G und 5G im Co‑Networking.
-
5G‑SA (Standalone) – Reines 5G‑Netzwerk für höhere Leistung und geringere Latenz.
-
Abwärtskompatibilität – Unterstützt auch 4G‑ und 3G‑Internetverbindungen.
* Das obige Frequenzband‑Diagramm dient nur als Referenz. Bitte bestätigen Sie die unterstützten Bänder bei Ihrem lokalen Netzbetreiber.

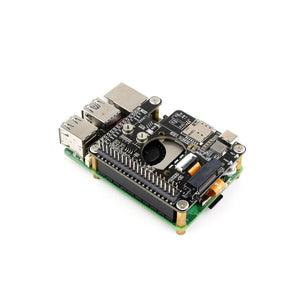

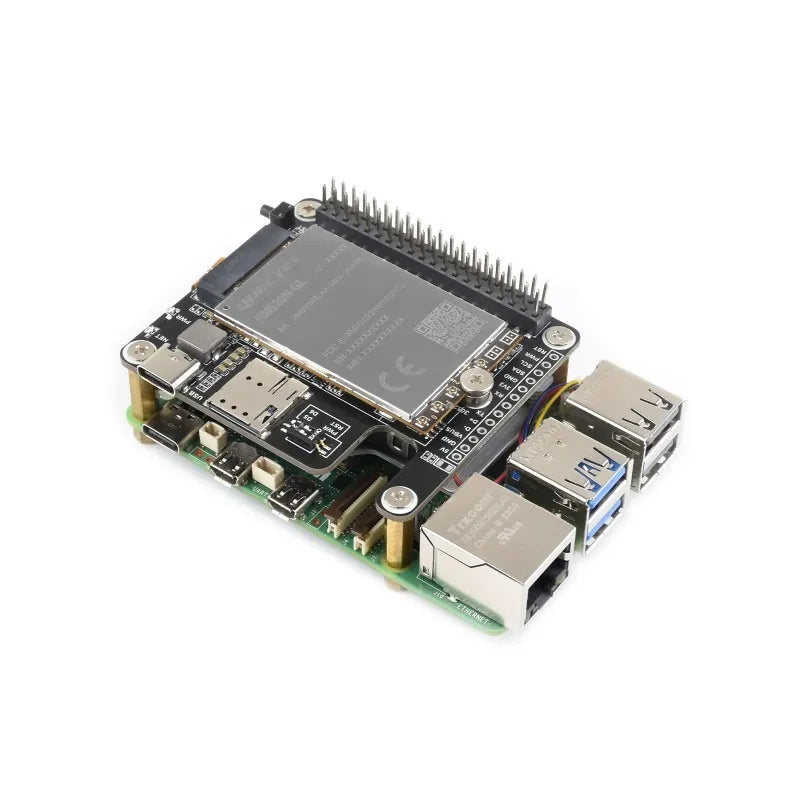

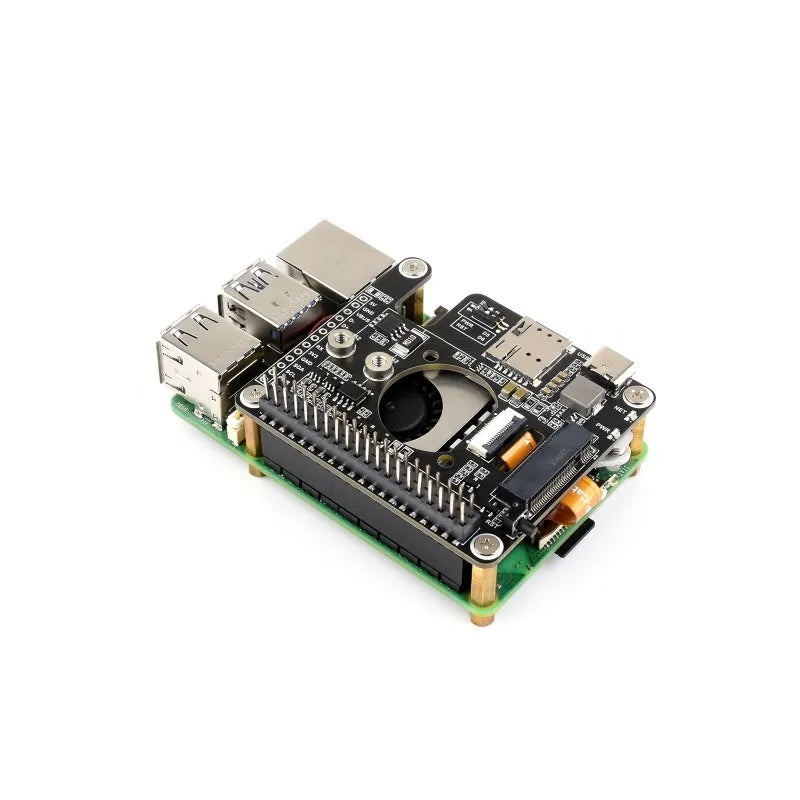

Verbindung mit dem Raspberry Pi 5 über PCIe‑Schnittstelle
Der integrierte PCIe‑Anschluss kann direkt über ein 16‑Pin‑Kabel mit der PCIe‑Schnittstelle des Raspberry Pi 5 verbunden werden und ermöglicht so 5G‑Netzwerkbetrieb.
\* Nur als Referenz – bitte beachten Sie die Packliste für eine detaillierte Teileübersicht.
PCIe‑MHI‑Treiberportierung
Der Raspberry Pi 5 kann das Modul über den PCIe‑MHI‑Treiber laden. Kompatibel mit dem neuesten Raspberry Pi OS sowie mit OpenWRT.
OpenWRT
Vernetzung anderer Geräte über Netzwerkkabel
Eigenständige Stromversorgung und gemeinsames WLAN
Verbindung mit Windows-/Linux‑Host über USB
Der integrierte Type‑C‑Port ermöglicht die Verbindung mit einem Windows‑ oder Linux‑Host über ein USB‑Kabel – für 5G‑Netzwerke, Firmware‑Updates oder Debugging.
Verbindung zum Raspberry Pi 4B herstellen
Verbindung mit dem PC
Unterstützt Windows‑ und Linux‑Systeme über den USB‑Port – für einfache Einrichtung, Datenübertragung und Firmware‑Updates.

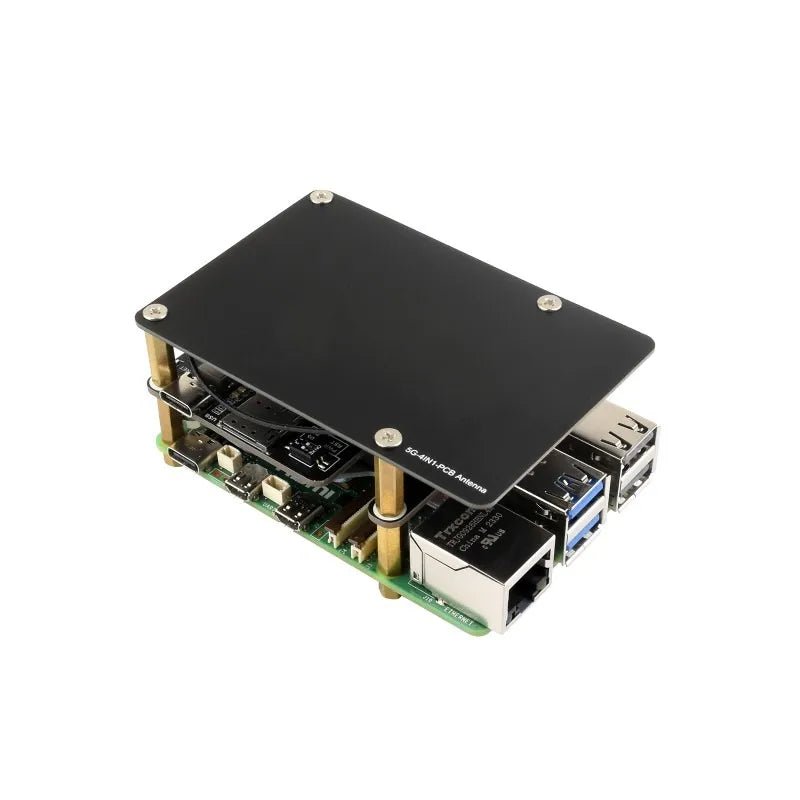

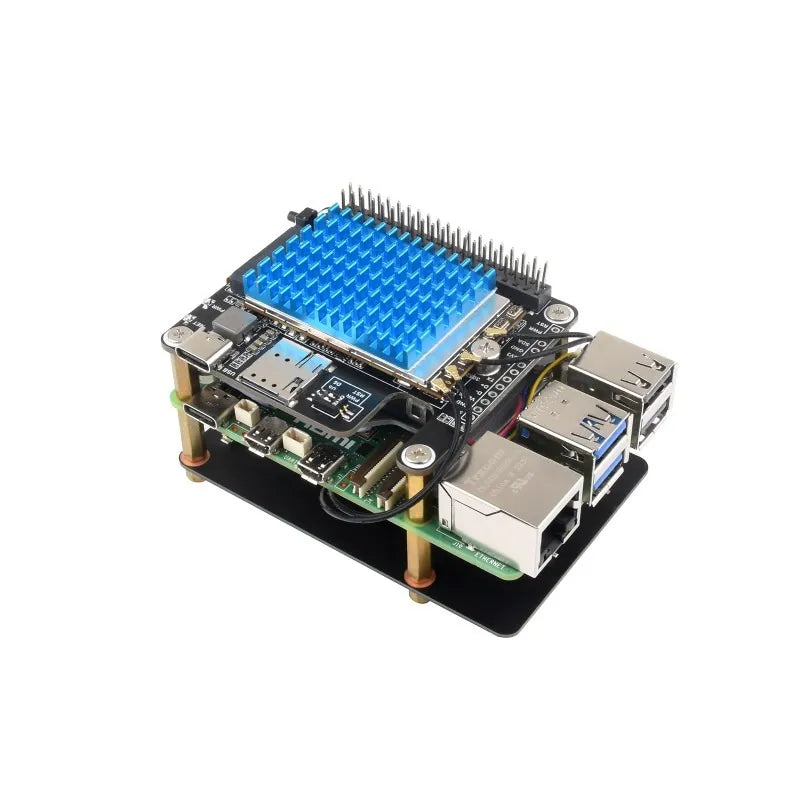

Inklusive 5G‑4IN1‑PCB‑Antenne
Unterstützt Montage oben oder unten, lässt sich einfach installieren und sorgt für eine zuverlässige Kommunikationsleistung.
Unten installieren
Oben installieren
Integrierter Stromüberwachungs‑Chip und EEPROM
-
Echtzeit‑Überwachung von Spannung, Strom und Leistungsaufnahme des Moduls über I²C‑Schnittstelle.
-
EEPROM‑Unterstützung zum Speichern von HAT+‑ID und Produktinformationen.
-
Vollständig kompatibel mit dem HAT+‑Standard, ideal für Raspberry‑Pi‑Erweiterungen.
So installieren Sie

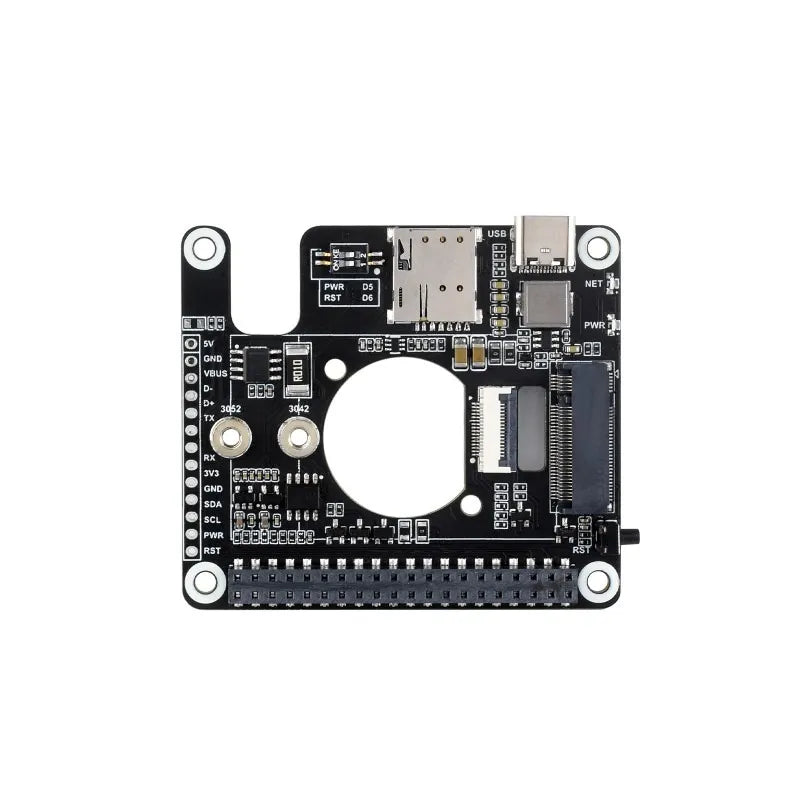

Pinbelegungsdefinition
Anwendungsszenarien
-
Industrielle Router
-
Heim‑Gateways
-
Set‑Top‑Boxen
-
Industrielle Laptops
-
Consumer‑Laptops
-
Industrielle PDAs
-
Robuste Industrie‑PCs
-
Digitale Beschilderung (Digital Signage)
Abmessungen
