Das USB-zu-RS485/RS232/RS422 Kommunikationsmodul, ausgestattet mit dem CH340 Chip, dient als vielseitiges und zuverlässiges Instrument, das USB-Signale in drei verschiedene serielle Kommunikationsstandards umwandelt: RS485, RS232 und RS422. Dieses Modul wird umfangreich in der Industrieautomation, Datenerfassung und Kommunikationssystemen eingesetzt und bietet anpassungsfähige Lösungen zur Integration moderner USB-fähiger Geräte mit älteren seriellen Systemen.

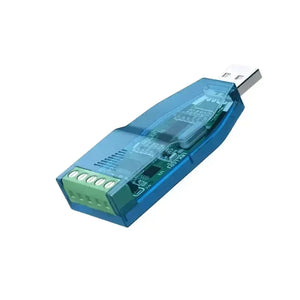

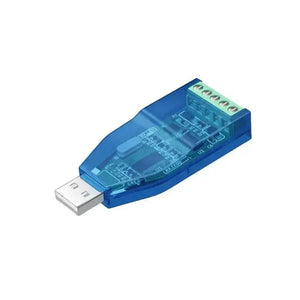

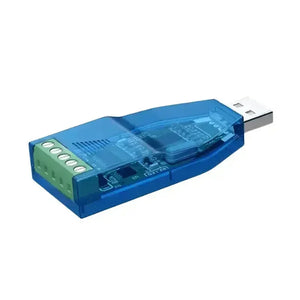

USB zu RS485/232/422 (CH340-Chip) Kommunikationsmodul
inkl. MwSt
zzgl. MwSt.
📦 Standort des Lagers: München, Deutschland
Kostenloser Versand ab 50 € in Deutschland!
Vorbestellung:
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
Expressversand:
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Hauptmerkmale:
-
Multi-Protokoll-Unterstützung (RS485/RS232/RS422):
Dieses Kommunikationsmodul unterstützt RS485, RS232 und RS422-Protokolle und bietet eine breite Kompatibilität mit verschiedenen Industriegeräten. Sie können je nach Ihren spezifischen Anforderungen problemlos zwischen den Kommunikationsstandards wechseln, was es ideal für unterschiedliche Anwendungen und Umgebungen macht.
-
CH340-Chip für stabile Leistung:
Das Modul wird vom zuverlässigen CH340-Chip angetrieben, der für seine hervorragende Kompatibilität und Leistung mit USB-Anschlüssen bekannt ist. Er gewährleistet eine stabile Datenübertragung, eine Hochgeschwindigkeitskommunikation und eine einfache Integration mit einer Vielzahl von Geräten, einschließlich PCs, eingebetteten Systemen und Mikrocontrollern.
-
Zweiseitiger TVS-Schutz:
Der zweiseitige Transient Voltage Suppression (TVS)-Schutz stellt sicher, dass das Modul vor Spannungsspitzen geschützt ist und Schäden durch elektrische Überspannungen und Störungen verhindert werden. Diese Funktion erhöht die Haltbarkeit des Moduls, insbesondere in industriellen und lärmintensiven Umgebungen.
-
Vielseitiger Anwendungsbereich:
Ideal für den Einsatz in industrieller Automatisierung, Datenakquise, Kommunikationssystemen, eingebetteten Systemen und PLC-Steuerungen, kann dieses Modul mit einer Vielzahl von Geräten verbunden werden, die serielle Kommunikationsstandards verwenden. Es ist perfekt zur Steuerung von Maschinen, zur Datenerfassung von Sensoren und zur Integration verschiedener auf RS485/RS232/RS422 basierender Geräte in moderne Systeme.
-
Plug-and-Play-Design:
Das Modul ist für eine einfache Installation mit Plug-and-Play-Funktionalität konzipiert. Es ist kompatibel mit Windows, Linux und macOS und benötigt in vielen Fällen keine zusätzlichen Treiber, was den Einrichtungsprozess vereinfacht und die für die Bereitstellung benötigte Zeit minimiert.
-
Langlebige und industrietaugliche Konstruktion:
Mit robustem Schutz gegen Spannungsspitzen und hohe Temperaturschwankungen ist dieses Modul darauf ausgelegt, anspruchsvollen industriellen Bedingungen standzuhalten und eine langanhaltende sowie zuverlässige Leistung in rauen Umgebungen zu gewährleisten.
Technische Spezifikationen
-
Chipset: CH340
-
Unterstützte Kommunikationsstandards: RS485, RS232, RS422
-
TVS-Schutz: Zweiweg-Schutz gegen Spannungsspitzen und Überspannungen
-
Betriebsspannung: 5V (über USB)
-
Datentransferrate: Bis zu 1 Mbps
-
Steckertypen: DB9, Klemmleiste oder Schraubklemme (je nach Modell)
-
Betriebstemperaturbereich: -40°C bis 85°C
-
Abmessungen: Kompakt und tragbar für eine einfache Integration in bestehende Systeme
Mehrfacher Schutz
TVS-Überspannungsschutz: Ausgestattet mit TVS-Überspannungsschutz, um Schäden an internen Chips durch inkompatible Spannungspegel zu verhindern.
Sofortiger Überspannungsschutz: Bietet Schutz gegen transiente Störungen wie Blitzschlag, elektrostatische Entladung, Überspannungseinwirkung und Überspannungen, die durch Schaltvorgänge im Stromversorgungssystem verursacht werden. Schutzschaltungen werden verwendet, um schädliche transiente Energie zur Erde abzuleiten und das Gerät wirksam vor potenziellen Schäden durch diese Störungen zu schützen.
Intelligenter Kern für stabile Übertragung
Verwendet den CH340-Treiber für zuverlässige Leistung.
Unterstützt USB-zu-RS485 Halbduplex-Kommunikation und RS232 Vollduplex-Kommunikation für vielseitige Datenübertragungsanforderungen.
Verdrahtungsanweisungen
Verbindet sich direkt mit dem USB-Anschluss Ihres Computers.
USB auf RS485
| NEIN. | USB-A | Hafeninformationen | 485 Signal |
|---|---|---|---|
| 1 | A | 485+ | 485+ |
| 2 | B | 485- | 485- |
| 3 | Masse | Masse | Masse |
| 4 | Masse | Masse | Masse |
| 5 | +5 V | +5 V | +5 V |
USB auf RS485/232
USB zu RS485/422
Produktgröße
| Modell | Schalenmaterial | Schnittstelle | Garantie |
|---|---|---|---|
| TFU485D | PVC-Schale | Nickelbeschichtete Schnittstelle | Ein Jahr |
Anwendbare Produkte (Zur Referenz):
-
POS-Geräte
-
Barcode-Drucker
-
Zugangskontrollsysteme
-
SPS
-
Scanner
-
Externe Modems
-
CNC-Maschinen
-
PLATTFORM
-
Steuerkontrollgeräte
-
LED-Anzeigen
-
Temperaturregelungsgeräte
-
Tablets
-
Programmierbare Steuerungen
-
Industrielle Steuerungsmaschinen
-
Industrielle Instrumente
-
Touchscreens
Anwendungen
-
Industrieautomation:
Schnittstelle mit PLCs, Sensoren und Steuerungen, die eine nahtlose Kommunikation mit älteren Geräten unter Verwendung der Standards RS232, RS485 oder RS422 ermöglicht.
-
Datenerfassung:
Sammeln Sie Daten von Sensoren und Geräten in Umgebungen wie Fertigungsanlagen, Forschungslabors und Überwachungssystemen.
-
Eingebettete Systemintegration:
Verbinden Sie eingebettete Systeme oder Mikrocontroller mit RS485, RS232 oder RS422 Geräten für die Echtzeitkommunikation.
-
Kommunikationsnetzwerke:
Nutzen Sie das Modul zum Aufbau oder zur Erweiterung von Kommunikationssystemen in industriellen, gewerblichen oder abgelegenen Umgebungen, in denen eine Langstreckenkommunikation erforderlich ist.
-
Punkt-zu-Punkt- oder Mehrpunktkommunikation:
Verbinden Sie Geräte einfach für Punkt-zu-Punkt- oder Mehrpunktkommunikation, geeignet für Anwendungen von Fabrikausrüstung bis hin zu Telemetriesystemen.
Einfache Verbindung
Einfach anschließen und den Treiber installieren, um zu starten.
Schritte zur Treiberinstallation:
-
Laden Sie das Treiber-Installationspaket herunter.
-
Doppelklicken Sie auf die .exe-Datei, um die Installation zu starten.
-
Sobald die Installation erfolgreich ist, ist das Gerät einsatzbereit.
Wie man den USB-Treiber überprüft:
-
Klicken Sie mit der rechten Maustaste auf "Arbeitsplatz" und wählen Sie "Eigenschaften".
-
Klicken Sie auf "Geräte-Manager."
-
Wenn der Computer mit dem USB verbunden wird, erscheint ein USB-Seriellgerät (COM) im Geräte-Manager.
