Seeed Studio reTerminal DM 10,1-Zoll Industrie-Kamera HMI CM4108032

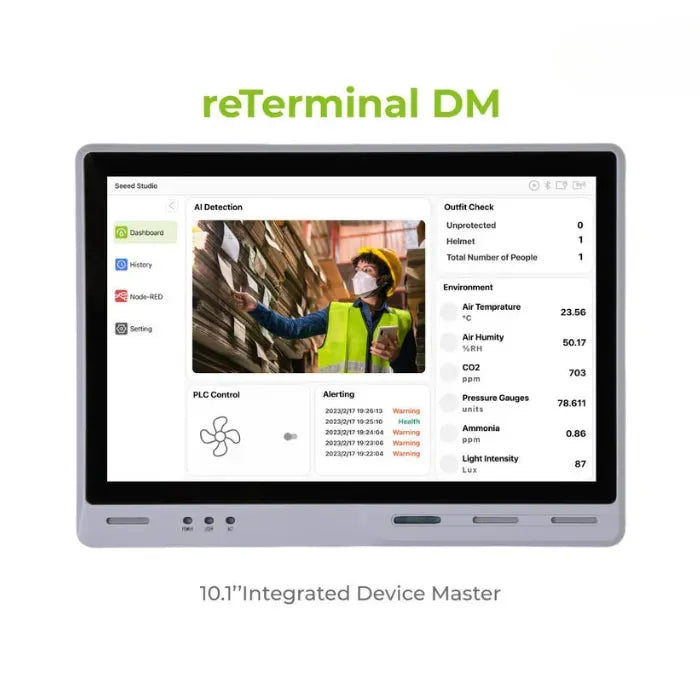

Das reTerminal DM 10.1" Kamera HMI ist ein industrietauglicher Touchscreen-Panel-PC der nächsten Generation, betrieben vom Raspberry Pi CM4 mit integrierter Kamera und PoE-Modul, entwickelt für industrielle Automatisierung, KI-Vison und IoT Edge-Anwendungen; es bietet robuste Umweltbeständigkeit, flexible I/O-Konnektivität und vollständige Softwarekompatibilität, und fungiert als Ihre All-in-One-Lösung für visionbasierte HMI-Schnittstellen.
Hauptmerkmale
-
Integriertes Kameramodul: Integrierte Sony IMX219 Kamera mit 3280x2464 Bildauflösung und 1080p Video-Unterstützung, ideal für Maschinelles Sehen und KI-Analyse
-
Industriequalität Design: IP65 Frontplatte, Betriebstemperaturbereich von -10°C bis 50°C, lüfterloses Aluminiumgehäuse
-
Angetrieben von Raspberry Pi CM4: 8GB RAM, 32GB eMMC, Quad-Core Cortex-A72 @ 1,5GHz
-
Hochauflösendes Touch-Display: 10,1" IPS-Bildschirm, 1280×800 Auflösung, 10-Punkt kapazitiver Touch, 400 Nits Helligkeit
-
Optionale Erweiterung: M.2 NVMe SSD-Steckplatz, PCIe-Unterstützung, duale RS232/RS485 über Erweiterungsplatine
-
Flexible Konnektivität: Dual USB 2.0, HDMI 2.0, CAN-Bus, DI/DO, GPIO, 1×GbE (erweiterbar auf 3×GbE) und PoE-Unterstützung
-
Drahtlose & Mobilfunkoptionen: Eingebautes Wi-Fi/BLE, optional LoRa® und 4G LTE über Mini-PCIe-Module
-
Open-Source-freundlich: Läuft Raspbian, SenseCraft Edge OS, unterstützt Node-RED für Low-Code-Workflows
-
Erweiterter Lebenszyklus & Garantie: Verfügbar bis mindestens 2030, inklusive 2 Jahre Garantie
Anwendung
-
KI Vision & Inspektion: Produkterkennungsfehler, Automatisierungsrückmeldung
-
Intelligente Fertigung & SCADA: HMI-Steuerung und Echtzeitüberwachung
-
Gebäudeautomation: Energie-Dashboards, Zugangskontrollsysteme
-
Gesundheitsgeräte: Patientenüberwachungsterminals
-
Einzelhandel & Selbstbedienung: Kamera-basierte Kioske, digitale Beschilderung
-
Logistik: Bestandsverfolgung, Gesichtserkennung beim Eintritt
-
Landwirtschaft: Gewächshaussteuerung, automatisierte Bewässerung
Spezifikation
CPU
-
CM4 Quad-Core Cortex-A72 @ 1,5 GHz
-
Arbeitsspeicher: 8 GB
-
Speicher: 32GB eMMC + M.2 NVMe (optional)
Anzeige
-
Größe: 10,1 Zoll
-
Auflösung: 1280 × 800
-
Helligkeit: 400 Nits
-
Touch: 10-Punkt kapazitiv, 7H Härte
-
Hintergrundbeleuchtung: 30.000 Std. Lebensdauer
Kamera
-
CSI-Schnittstelle
-
Sensor: Sony IMX219
-
Standbild: 3280×2464
-
Video: 1080p30, 720p60, 640×480p90

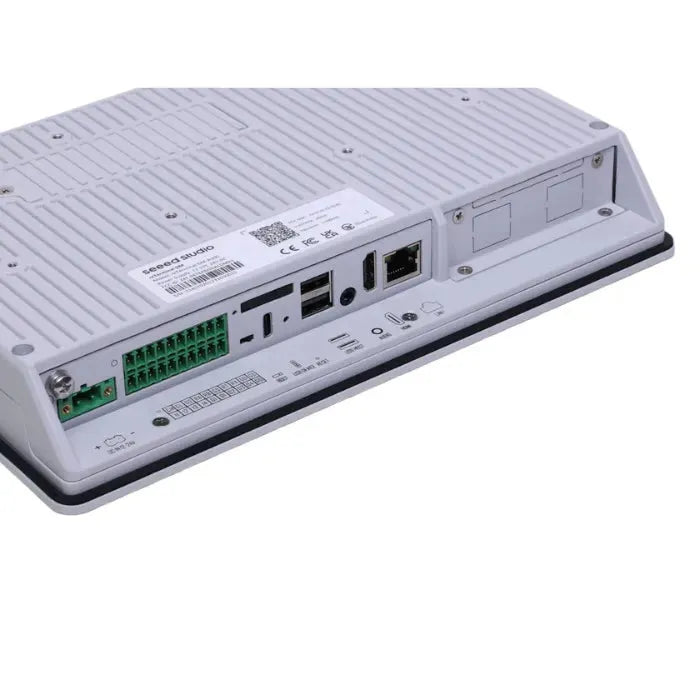

Schnittstellen
-
Ethernet: 1×GbE, 2×GbE optional über Erweiterung
-
USB: 2×USB-A 2.0
-
HDMI: 1 × HDMI 2.0
-
RS232/RS485 (Terminal & DB9 über Erweiterung)
-
CAN-Bus, 4×DI, 4×DO, 40-poliger GPIO

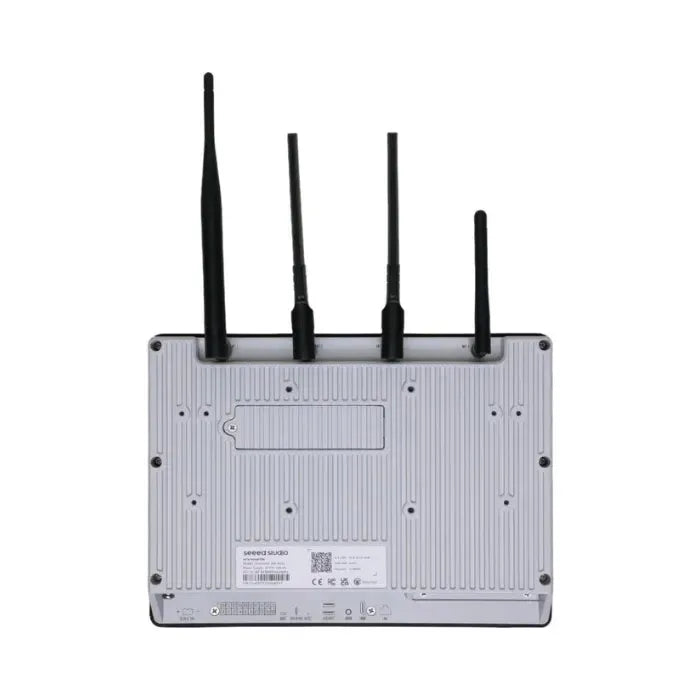

Kabellos
-
Wi-Fi & BLE: On-Chip
-
LoRa® & 4G: über Mini-PCIe (optional)
Leistung
-
Eingang: 12~24V DC (über 2-poligen Anschluss)
-
PoE: 12,95 W (optional)
-
Verbrauch: 6W typisch, 9W max
-
Neustartschalter: Ja
Umfeld
-
IP65-Frontplatte
-
Betriebstemperatur: -10 bis 50°C
-
Luftfeuchtigkeit: 10–95 % relative Luftfeuchtigkeit
-
Stoßfestigkeit: 50G Spitze
-
Vibrationsbeständigkeit: 5Grms
Mechanisch
-

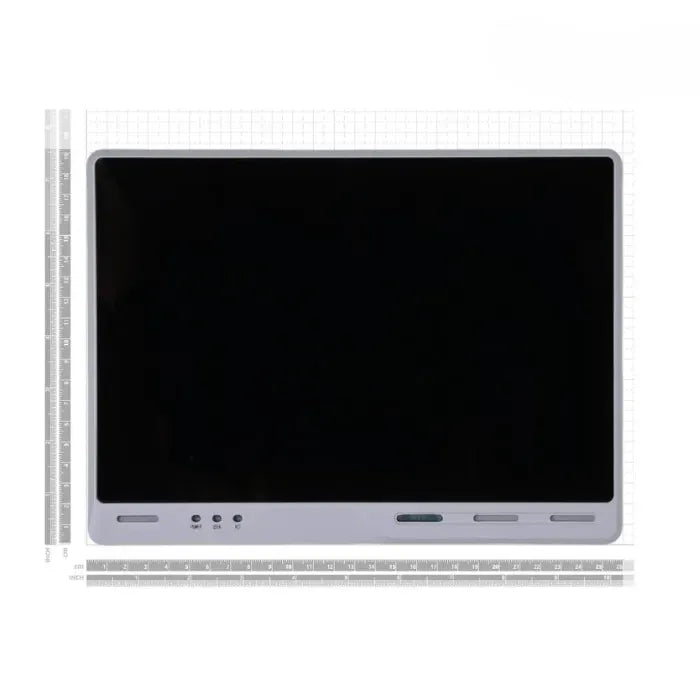

Abmessungen: 259,4 × 191 × 42,2 mm
-
Gewicht: 1,8 kg
-
Montage: Panel / VESA / DIN-Schiene
-
Gehäuse: Druckgussaluminium
Lieferumfang
-
1 × reTerminal DM (Kamera & PoE)
-
1 × 20-poliger Steckverbinder mit Klemmleiste (männlich)
-
1 × 2-poliger Netzadapter
-
1 × Schraubenpaket
-
1 × Sicherung
-
1 × Benutzerhandbuch
-
1 × Wi-Fi/BLE Futterkabel (Installiert)
-
1 × Wi-Fi/BLE Antenne
Referenz
reTerminal DM Benutzerhandbuch
Erfolgsgeschichten von Seeed auf Raspberry Pi-Basis
reterminal DM Vibrations- und Stoßtestbericht
reTerminal DM Strukturelle Entwurfsdatei.stp
reTerminal DM Schaltplanentwurf & PCB-Design & Gerber-Dateien
