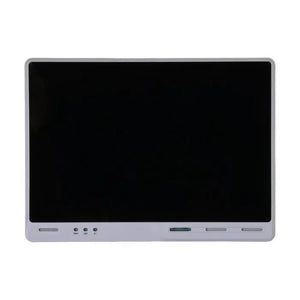

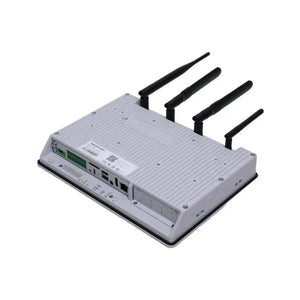

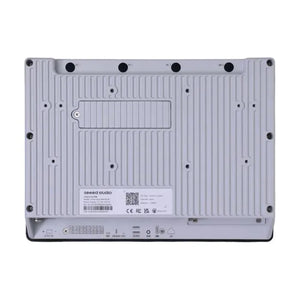

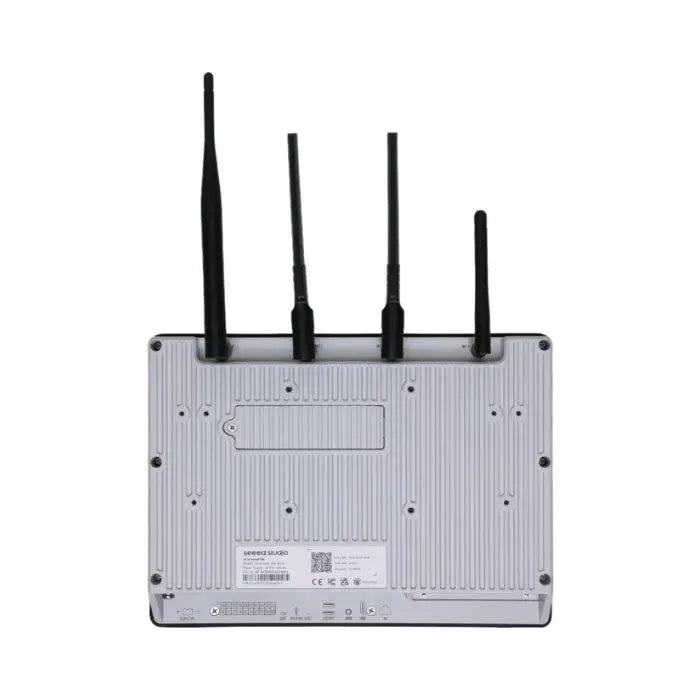

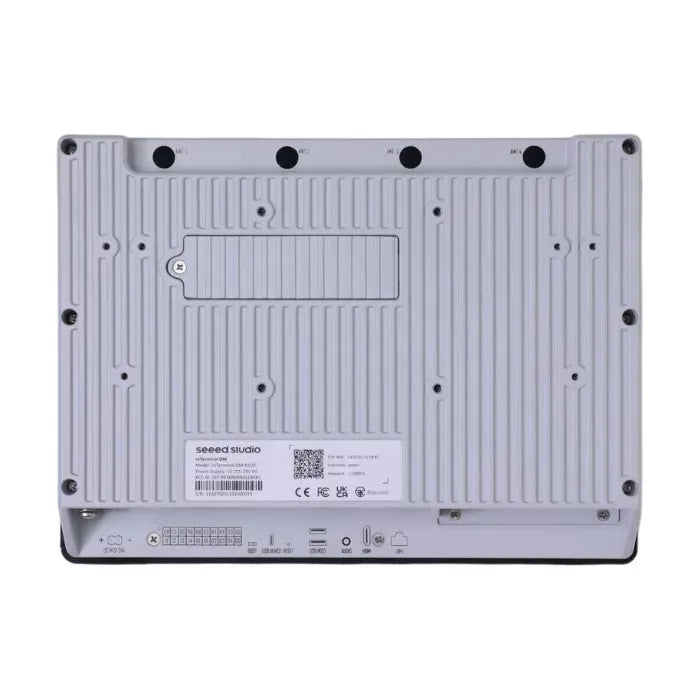

Seeed Studio reTerminal DM 10,1-Zoll Industrie-HMI CM4108032
Das reTerminal DM 10,1-Zoll ist ein robustes, industrietaugliches Human Machine Interface (HMI), betrieben vom Raspberry Pi Compute Module 4 (CM4108032), das Edge-Computing, industrielle Automatisierung und intelligente IoT-Steuerungssysteme unterstützt; es vereint einen hochauflösenden kapazitiven Touchscreen, umfangreiche I/O-Konnektivität und langfristige Zuverlässigkeit in einem lüfterlosen IP65-aluminiumgehäuse – ideal für zuverlässige, raum- und lebenszyklusbewusste Automatisierungsanwendungen.
Hauptmerkmale
-
Robustes Design: IP65 Frontplatte, Aluminiumgehäuse, Betriebstemperatur von -10°C bis 50°C
-
Angetrieben vom Raspberry Pi CM4: Quad-Core Cortex-A72 @ 1,5 GHz, 8 GB RAM, 32 GB eMMC-Speicher
-
Hochauflösendes Display: 10,1” IPS-Bildschirm, 1280x800 Auflösung, 10-Punkt kapazitiver Multi-Touch, 400 Nits Helligkeit
-
Erweiterungsbereit: Optionaler M.2 NVMe SSD-Steckplatz, dual USB, CAN-Bus, RS485/RS232, HDMI2.0, 40-poliger GPIO
-
Drahtlose Konnektivität: Integriertes Wi-Fi & BLE, optional 4G LTE & LoRaWAN über Mini-PCIe
-
Erweiterte Schnittstellen: Ethernet (1x oder optional 3x GbE), DI/DO-Anschlüsse, Audio, CSI-Kamera (optional)
-
Offenes Software-Ökosystem: Kompatibel mit Raspbian, SenseCraft Edge OS und Node-RED für Low-Code-Einsatz
-
Verlängerter Produktlebenszyklus: Unterstützt bis mindestens 2030 (basierend auf der Langlebigkeit des Raspberry Pi)
-
Zertifizierungen: CE, FCC, RoHS, TELEC, REACH; ESD/EFT/Überspannungsschutz konform
Ideale Anwendungen
-
Industrielle Steuerungssysteme: HMI-Panels, SCADA-Schnittstellen, PLC-Gateways
-
Gebäude- & Energiemanagement: BAS-Bedienfelder, Solarüberwachung, Versorgungs-Dashboards
-
Transport & Logistik: Fahrzeugsteuerungsterminals, Lagerautomatisierung, Ticketsysteme
-
Gesundheitswesen & MedTech: Patientenüberwachungsstationen, Benutzeroberflächen medizinischer Geräte
-
Einzelhandel & Smart Display: Digitale Beschilderung, interaktive Kioske, Selbstbedienungskassen
-
Landwirtschaft & Wasserwirtschaft: Bewässerungsüberwachung, Gewächshaussteuerung, Kläranlagen-SCADA
Technische Spezifikationen
CPU & Speicher
-
CM4 Quad-Core Cortex-A72 @ 1,5GHz
-
8GB RAM, 32GB eMMC, M.2 NVMe (optional)
Anzeige
-
10,1", 1280x800, 400 Nits Helligkeit, 10-Punkt kapazitiver Touch
-
Blickwinkel: 170°/170°, 7H Härte

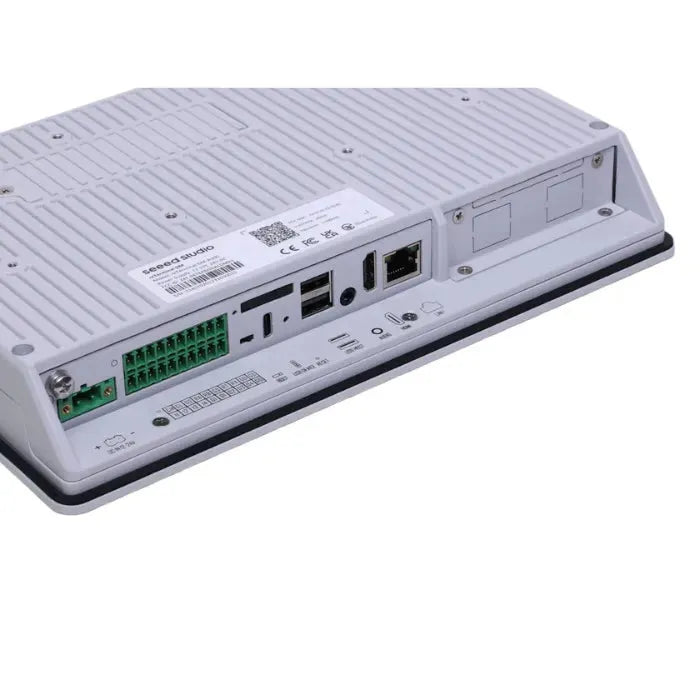

Konnektivität
-
Ethernet: 1x GbE (Standard), 3x optional
-
USB: 2x USB-A 2.0 Host
-
HDMI 2.0 Ausgang
-
RS232/RS485, CAN-BUS, DI/DO, 40-poliger GPIO
-
Audio: Duale Mikrofone, Summer, 3,5-mm-Klinkenanschluss
-
Wi-Fi, BLE (On-Chip), optional 4G & LoRaWAN
Stromversorgung & Umwelt
-
12~24 V DC Eingang, PoE optional
-
Stromverbrauch: 6 W typisch, 9 W max
-
Lüfterlose Kühlung, Betriebstemperatur -10 °C bis 50 °C
-
Luftfeuchtigkeit: 10~95 % rF
Mechanik & Zertifizierungen
-

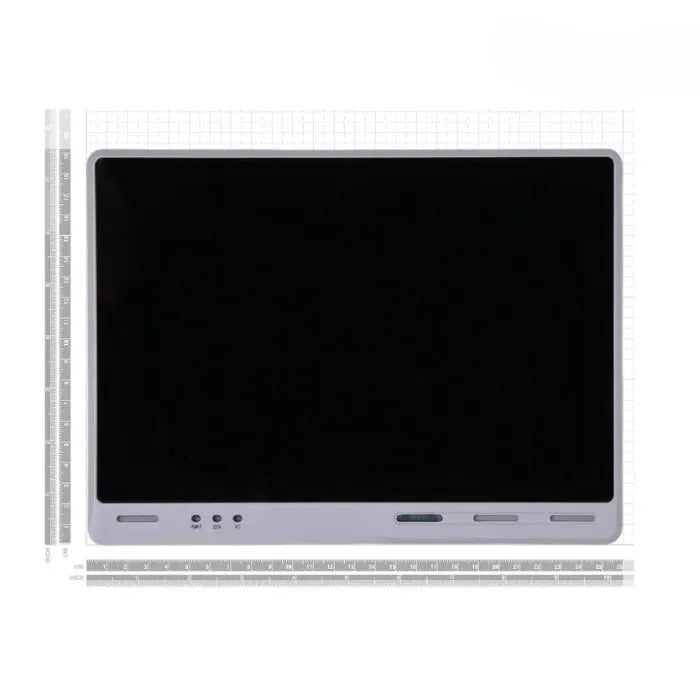

Abmessungen: 259,4 x 191 x 42,2 mm
-
Montage: Panel, VESA, DIN-Schiene
-
Zertifizierungen: CE, FCC, RoHS, TELEC
-
ESD/EFT/Überspannungsschutz
Lieferumfang
-
1 × reTerminal DM Panel-PC
-
1 × 20-poliger Klemmenblockanschluss
-
1 × 2-poliger Netzadapter
-
1 × Schraubensatz
-
1 × Sicherung
-
1 × Benutzerhandbuch
-
1 × Wi-Fi/BLE-Zuleitungskabel (installiert)
-
1 × Wi-Fi/BLE-Antenne
Referenz
reTerminal DM Benutzerhandbuch
Seeeds Erfolgsgeschichten mit Raspberry Pi
reTerminal DM Bericht über Vibrationen und Stoßtests
reTerminal DM Struktur-Design-Datei.stp
reTerminal DM Schaltplan-Design & PCB-Design & Gerber-Dateien
