Seeed Studio reTerminal 5-Zoll HMI CM4108032 Modular Design IPS-Bildschirm

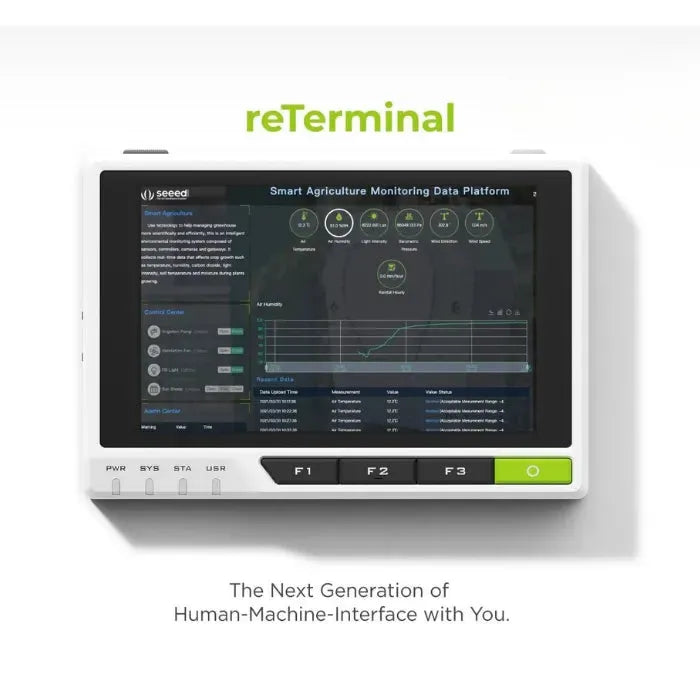

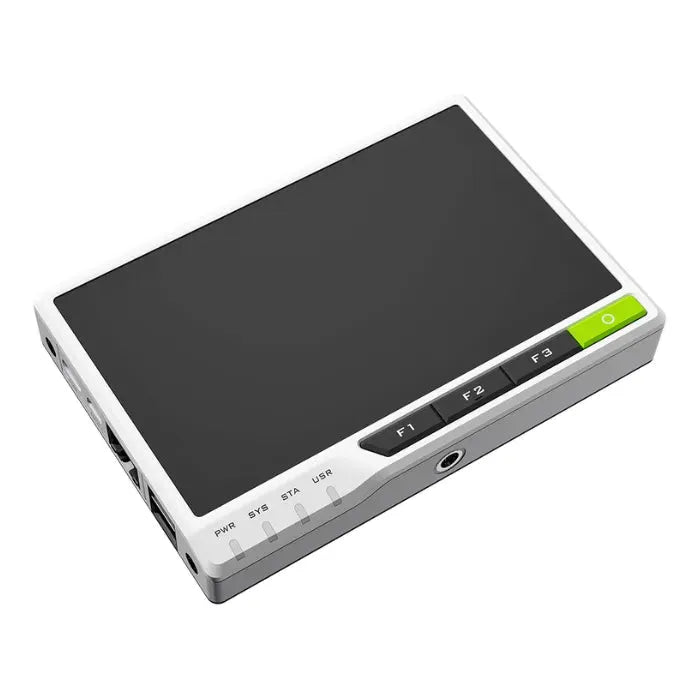

Das reTerminal ist ein kompaktes, aber leistungsstarkes 5-Zoll-HMI-Gerät (Human Machine Interface), das vom Raspberry Pi Compute Module 4 (CM4) angetrieben wird. Mit seinem hochauflösenden kapazitiven Touchscreen (1280 × 720 Pixel), modularer Erweiterbarkeit und umfangreichen Konnektivitätsoptionen dient es als vielseitige Plattform für Edge Computing, IIoT-Anwendungen und persönliche Entwicklungsprojekte.
Funktion
Raspberry Pi CM4 All-in-One Board
-
64-Bit Quad-Core Cortex-A72 @ 1,5GHz
-
8GB LPDDR4 RAM mit On-Die ECC
-
32GB eMMC-Speicher, vorinstalliertes Linux-Betriebssystem

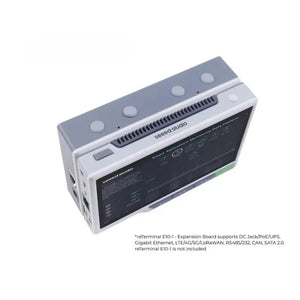

Modulares und erweiterbares Design
-
Industrieller Hochgeschwindigkeits-Erweiterungskopf
-

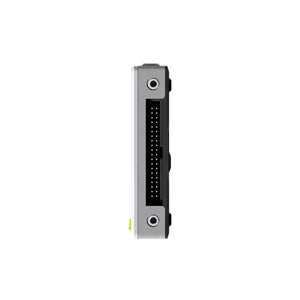

40-polige Raspberry Pi kompatible GPIO
-
PCIe Gen2 (5Gbps) + USB 2.0 vertikale Schnittstelle
Vielfältige Schnittstellen und integrierte Komponenten
-

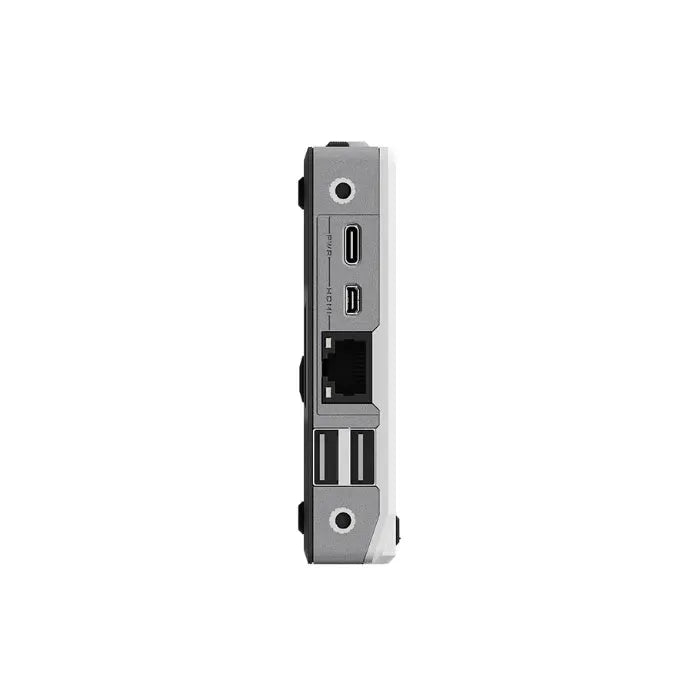

USB Typ-A, Gigabit Ethernet, Micro HDMI
-
MicroSD-Kartensteckplatz, MIPI CSI Kamera-Schnittstelle
-
Eingebauter RTC, Beschleunigungssensor, Lichtsensor, Summer
-
Programmierbare Tasten für benutzerdefinierte UI/UX
Persönliche & industrielle Anwendungen
-
Unterstützt Dashboards, TensorFlow Lite, Node-RED
-
Sicherer Co-Prozessor (ATECC608A) für hardwarebasierte Verschlüsselung
-
Ideal für IIoT Edge-Knoten, KI-Lernen und intelligente Steuerungssysteme
Spezifikation
Plattform
-
Prozessor: Broadcom BCM2711 Quad-Core Cortex-A72
-
Frequenz: 64-Bit SoC @ 1,5GHz
Speicher
-
RAM: 8GB LPDDR4
-
Speicher: 32GB eMMC
Anzeige
-
Bildschirm: 5" 720×1280 LCD
-
Touchpanel: Kapazitiv, Multi-Touch unterstützt
Kabellos
-
Wi-Fi: 2,4 GHz / 5 GHz Dualband IEEE 802.11b/g/n/ac
-
Bluetooth: 5.0, BLE
Video & Grafik
-
HDMI: 1 × Micro HDMI (bis zu 4Kp60)
-
CSI: 1 × 2-Spur MIPI CSI
-
Grafik: OpenGL ES 3.0
-
Dekodieren: H.265 (4Kp60), H.264 (1080p60)
-
Kodieren: H.264 (1080p30)
Eingebaute Module
-
RTC: NXP PCF8563T
-
Beschleunigungsmesser: ST LIS3DHTR, ±2g bis ±16g
-
Lichtsensor: Levelek LTR-303ALS-01
-
I/O-Erweiterung: Microchip MCP23008-E
-
Summer: ≥85dB @ 10cm
Externe Ein-/Ausgänge
-
GPIOs: Bis zu 5×UART, 5×I2C, 5×SPI
-
Schnittstellen: 1×DPI, 1×PCM, 1×PWM, 3×GPCLK
-
Vertikale Erweiterung: PCIe Gen2, USB 2.0
-
GPIOs: 26 Pins
-
Power-over-Ethernet (PoE) unterstützt
Stromversorgung & Mechanik
-
Eingang: 5V DC / mindestens 3A
-
Betriebstemperatur: 0–70°C (LCD bewertet: 0–60°C)
-
Abmessungen: 140mm × 95mm × 21mm
-
Gewicht: 285g
Zertifizierung
-
CE, FCC, TELEC (ID: 211-210815)
Anwendung
Das reTerminal ist geeignet für:
-
Edge-AI-Dashboards
-
Industrielle IoT-Bedienfelder
-
Sichere Embedded-Systeme mit Hardware-Verschlüsselung
-
Smart-Home- oder Gebäude-Schnittstellen
-
Bildungsprojekte mit TensorFlow Lite oder Flutter
-
Industrielle Linux-Terminals mit erweiterbarem GPIO und PCIe
Offizielle Beispiele beinhalten:
-
Grafana-Dashboard-Einrichtung
-
KI-Projekte mit TensorFlow Lite
-
Roboterarmsteuerung über Hackster.io
-
Yocto-Unterstützung für Embedded-Entwicklung
Packliste
-
1 × reTerminal CM4108032
-
1 × Schraubendreher
Referenz
HRS-Steckverbinder-Datenblatt für Hochgeschwindigkeits-Erweiterungsschnittstelle
