M5Stack QR-Code-Scanner-Einheit

M5Stack QR-Code-Scanner-Einheit

€26,85

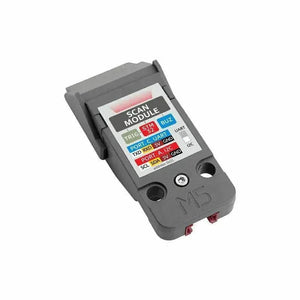

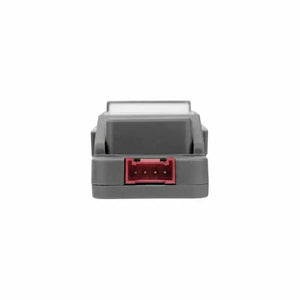

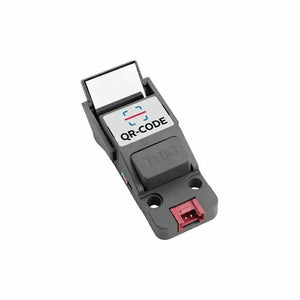

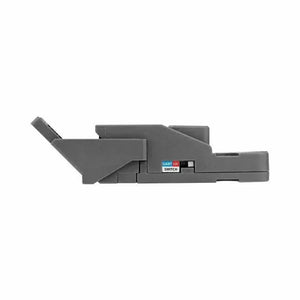

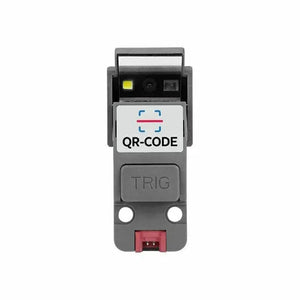

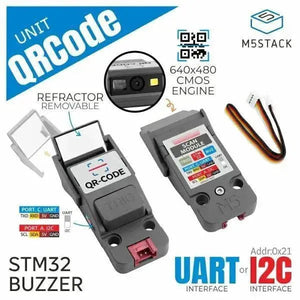

🧩 Die QRCode Unit ist ein kompaktes und integriertes 1D/2D-Barcodescanner-Modul, das eine hochauflösende 640×480 CMOS QR-Erfassungseinheit mit einem STM32F030-MCU zur Buskonvertierung kombiniert. Sie verfügt über einen physischen Umschalter zur einfachen Umschaltung zwischen I2C- und UART-Kommunikationsschnittstellen.

📷 Der Scanner unterstützt 3 Arten von QR-Codes und 8 Arten von 1D-Barcodes, die häufig in Logistik, Einzelhandel und Fertigung verwendet werden. Er verfügt über eine Firmware-Upgrade-Schnittstelle, eine Scan-Auslösetaste, einen integrierten Summer und LED-Beleuchtung zur Zielerfassung und Rückmeldung. Der Summer und die grüne LED bieten akustische und visuelle Hinweise zur Unterstützung beim Fokussieren und Zielen.

⚙️ Die QRCode Unit kann per Programmierung für den manuellen Auslösemodus oder den automatischen Dauerbetrieb konfiguriert werden. Sie eignet sich ideal für Materialflussverfolgung, Bestandsverwaltung und intelligente Einzelhandelssysteme.

⚠️ Zum Umschalten in den UART-Modus: Gerät ausschalten, den Modusschalter auf UART stellen, dann die TRIG-Taste 2 Sekunden lang gedrückt halten und gleichzeitig einschalten. Nach dem Hochfahren loslassen. Bei Fragen wenden Sie sich bitte an den technischen Support.



🔧 Hauptmerkmale

  • 🧠 STM32F030F4P6 @ 32-Bit ARM Cortex-M0 Prozessor
  • 📷 Unterstützt 3 QR-Code-Typen und 8 1D-Barcode-Typen
  • 🔄 Firmware aktualisierbar
  • 🔌 Umschalter für I2C/UART-Kommunikationsschnittstelle
  • 🔊 Integrierter Summer für akustische Signale
  • 💡 Integrierte weiße LED zur Beleuchtung
  • 🎯 Hochauflösende Bildverarbeitung mit Fokus- und Zielanzeige

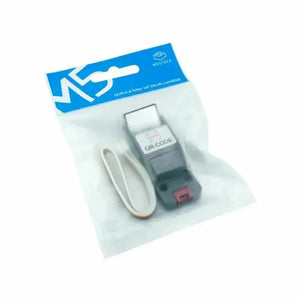

📦 Lieferumfang

  • 1 × QRCode Unit
  • 1 × HY2.0-4P Kabel (20 cm)

QRCode Unit Schematics

💡 Optionaler abgewinkelter Scanaufsatz kann installiert werden, um den Scanwinkel anzupassen, wie oben gezeigt.



🚀 Anwendungen

  • 📦 Materialflussverfolgung
  • 🛒 Kassensysteme und Lagerverwaltung im Einzelhandel
  • 🏭 Barcode-Erfassung in der Fertigung und Produktion



📊 Technische Daten

Spezifikation Details
MCU STM32F030F4P6 @ 32-Bit ARM Cortex-M0
Sensor 640×480 CMOS
Beleuchtung Weiße LED
Zielanzeige Grüne LED
QR-Code-Typen PDF417, QR Code, Data Matrix
1D-Barcode-Typen Code39, Code93, Code128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5
Lesegenauigkeit ≥5 mil
Druckkontrast ≥20 %
Scanwinkel Elevation ±55°, Declination ±55° (mit Scanaufsatz verstellbar)
Kommunikation I2C (0x21) oder UART
Gehäusematerial Kunststoff (PC)
Produktgröße 65.8 × 18.4 × 15.8 mm
Verpackungsgröße 136 × 92 × 16 mm
Produktgewicht 14 g
Versandgewicht 19.4 g



📐 Schaltplan



📄 Datenblätter



💻 Softwareunterstützung

Arduino

UiFlow1

UiFlow2

📡 Protokolle
