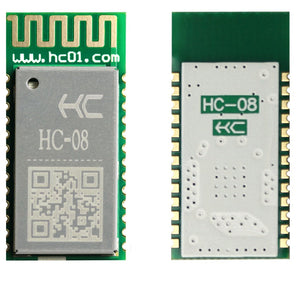

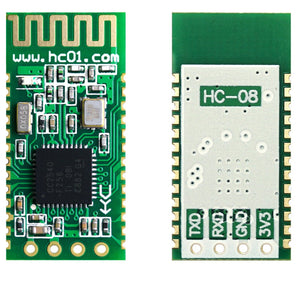

OpenELAB HC-08 Bluetooth Master Slave Modul
Das OpenELAB HC-08 Bluetooth-Master-Slave-Modul ist ein leistungsstarkes Bluetooth 4.0 BLE Übertragungsmodul, das auf dem TI CC2540F256 Chip basiert. Es arbeitet im 2,4 GHz ISM-Band mit GFSK-Modulation und bietet eine zuverlässige drahtlose Datenübertragung für vielfältige Anwendungen.
Das Bluetooth-Modul unterstützt eine Sendeleistung von 4 dBm und erreicht eine hohe Empfindlichkeit von -93 dBm, wodurch eine Reichweite von bis zu 80 Metern in offenen Umgebungen möglich ist. Es ist vollständig kompatibel mit Android- und iOS-Systemen, einschließlich Kommunikation mit Geräten wie dem iPhone 4s.
Dank AT-Befehlssupport können Benutzer flexible Einstellungen wie Rollenwechsel zwischen Master und Slave, Baudratenanpassung, Gerätenamenänderung und weitere Parameterkonfigurationen vornehmen. Ein integrierter Statusanzeiger erleichtert die Überwachung des Bluetooth-Verbindungsstatus in Echtzeit.
Mit 256 KB Speicher, kompakter Bauform und einfacher Konfigurierbarkeit ist das OpenELAB HC-08 Bluetooth-Modul ideal für den Einsatz in IoT-Projekten, drahtlosen Sensornetzwerken, industrieller Kommunikation und tragbarer Elektronik geeignet.
Merkmale
-
Betriebsspannung: DC 5V
-
Arbeitsfrequenzband: 2.4G
-
Luftgeschwindigkeit: 1 Mbit/s
-
Kommunikationsschnittstelle: UART3.3VTTL Pegel
-
Antennenschnittstelle: eingebaute PCB-Antenne
-
Schlafstrom: 0,4μA
-
RSSI-Unterstützung: nicht unterstützt
-
Empfangsempfindlichkeit: -93dBm@1Mbps
-
Kommunikationsebene: 3,3 V
-
Bluetooth-Version: V4.0
-
Modulationsmethode: GFSK
-
Sendeleistung: 4dBm (Standard)
-
Referenzabstand: 80m
-
Arbeitstemperatur: -25℃ bis +75℃
-
Arbeitsfeuchtigkeit: 10 % bis 90 %
-
Lagertemperatur: -40℃ bis +85℃
-
Arbeitsstrom (ohne LED)
-
Host nicht verbunden / verbunden: 21mA / 9mA
-
Slave MODE0, nicht verbunden / verbunden: 8,5mA/9mA
-
Slave MODE1, nicht verbunden / verbunden: 6μA ~ 2,6mA / 1,6mA
-
Slave MODE2, nicht verbunden / verbunden: 0,4μA/1,6mA
HC-08 Pinbelegungen
| Stift | Definition | E/A-Typ | Beschreibung |
|---|---|---|---|
| 1 | TXD | Ausgabe | UART-Ausgang, 3,3V TTL-Pegel |
| 2 | RXD | Eingang, schwacher Pull-up | UART-Eingang, 3,3V TTL-Pegel |
| 3 | NC | — | Nicht verbunden |
| 4 | NC | — | Nicht verbunden |
| 5 | NC | — | Nicht verbunden |
| 6 | Gleichstrom | Eingang | Debug-Uhr |
| 7 | DD | Eingabe/Ausgabe | Debug-Daten |
| 8 | P2.0 | Eingang, schwacher Pull-up | Nicht verbunden |
| 9 | P1.7 | Eingang, schwacher Pull-down | Nicht verbunden |
| 10 | P1.6 | Eingang, schwacher Pull-down | Nicht verbunden |
| 11 | nRST | Eingang, Pull-Up | Modul-Reset-Pin, niedriger Pegel ≥10ms für Reset |
| 12 | VCC | Eingang | 3,3V DC-Stromversorgung, ≥100mA Strom |
| 13 | Masse | — | Boden |
| 14 | LEDCON | Eingang | LED-Steuerpin (Hinweis④) |
| 15 | P1.4 | Eingang, schwacher Pull-down | Nicht verbunden |
| 16 | P1.3 | Ausgabe | LED-Ausgang (Hinweis ①) |
| 17 | P1.1 | Ausgabe | Link-Anzeige (Hinweis②) |
| 18 | P1.2 | Eingang, schwacher Pull-down | Master-Modul Speicher löschen (Hinweis③) |
| 19 | P1.0 | Eingang, schwacher Pull-down | Nicht verbunden |
| 20 | P0.7 | Eingang, schwacher Pull-up | Nicht verbunden |
| 21 | USB_D- | — | Nicht verbunden |
| 22 | USB_D+ | — | Nicht verbunden |
| 23 | P0.6 | Eingang, schwacher Pull-up | Nicht verbunden |
| 24 | P0.1 | Eingang, schwacher Pull-up | Nicht verbunden |
| 25 | P0,5 | Eingang, schwacher Pull-down | Nicht verbunden |
| 26 | P0.0 | Eingang, schwacher Pull-up | Nicht verbunden |
| 27 | VCC | Eingang | 3,3V DC-Stromversorgung, ≥100mA Strom |
| 28 | Masse | — | Boden |
| 29 | RXD | Eingang, schwacher Pull-up | UART-Eingang, 3,3V TTL-Pegel |
| 30 | TXD | Ausgabe | UART-Ausgang, 3,3V TTL-Pegel |
Elektrische Eigenschaften
| Parameter | Testbedingung | Repräsentativer Wert |
|---|---|---|
| Betriebsspannung | - | DC 2,0 V ~ 3,6 V |
| Arbeitsstrom (ohne LED) |
Master: Nicht verbunden / Verbindung | 21 mA / 9 mA |
| Slave MODE0: Nicht verbunden / Verbindung | 8,5 mA / 9 mA | |
| Slave MODE1: Nicht verbunden / Verbindung | 6μA ~ 2,6mA / 1,6mA | |
| Slave MODE2: Nicht verbunden / Verbindung | 0,4 μA / 1,6 mA |
Referenzschema
