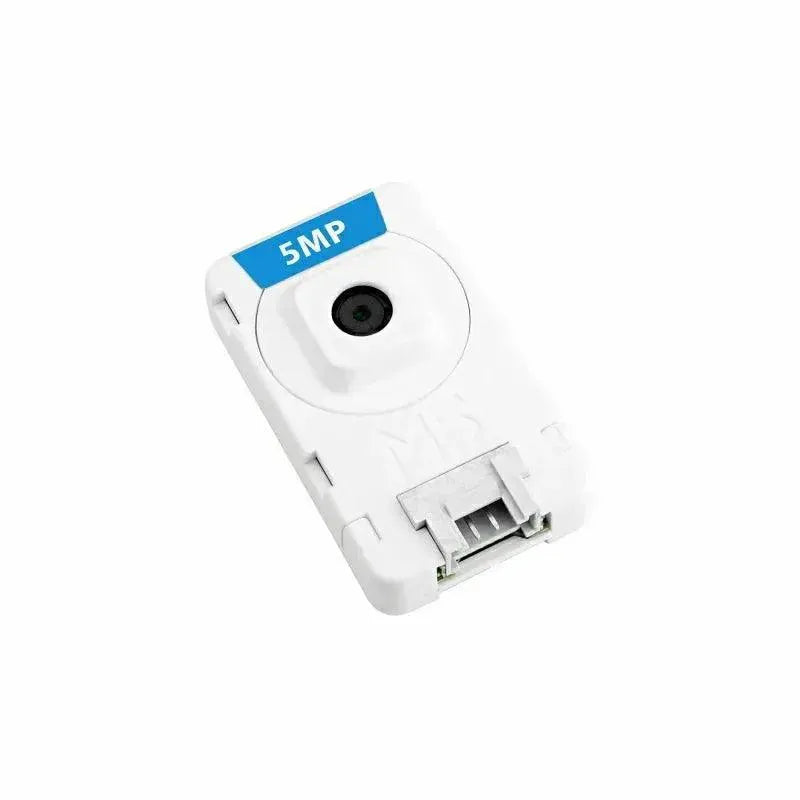

M5Stack Unit CamS3 5MP ESP32-S3 WiFi Kamera
Beschreibung
Die M5Stack Unit CamS3 ist eine kompakte ESP32-S3 WiFi Kamera fuer Cloud-Bilduebertragung, lokale microSD-Speicherung und Embedded-Vision-Projekte. Dieses 5MP Kameramodul nutzt ESP32-S3-WROOM-1-N16R8 mit 8MB PSRAM, 16MB Flash und einem angepassten PY260 Sensor fuer JPEG-Fotos bis 2592 x 1944 Pixel.
Die M5Stack Unit CamS3 integriert PDM Mikrofon, programmierbare Status-LED, HY2.0-4P Port und zwei 1 x 3 Download-Header. Der untere Port fuehrt die ESP32-S3 D+ und D- Pins heraus, sodass Grove2USB-C fuer Firmware-Updates oder USB-Seriell-Kommunikation genutzt werden kann. Mit Werksfirmware und EzData Upload unterstuetzt diese ESP32-S3 WiFi Kamera einfache Fernueberwachung per Bild.
Das offizielle MP4-Demonstrationsvideo ist direkt nach dieser Beschreibung eingebettet. Es hilft Kunden, das 5MP Kameramodul fuer Fernueberwachung, Zeitrafferfotografie und Automatisierung einzuordnen, bevor sie die technischen Daten pruefen.
Funktionen
- ESP32-S3 Plattform: die ESP32-S3 WiFi Kamera nutzt ESP32-S3-WROOM-1-N16R8 mit Dual-Core 240MHz und integrierter Wi-Fi-Antenne.
- 5MP PY260 Kamera: das 5MP Kameramodul erfasst JPEG-Bilder bis 2592 x 1944 mit 88 Grad DFoV und festem 0.6m Fokus.
- Speicher fuer Bildverarbeitung: 8MB PSRAM und 16MB Flash helfen der M5Stack Unit CamS3 bei hoeher aufgeloesten Bildern.
- Lokale und Cloud-Speicherung: microSD Slot fuer lokale Bilddaten, EzData fuer Cloud-Upload.
- Audioaufnahme: integriertes PDM Mikrofon MSM1261D4030HCPM fuer Monitoring-Projekte.
- Firmware-Zugang: Grove2USB-C und Jumper-Kabel unterstuetzen Download-Modus und USB-Seriell-Kommunikation.
- Montagebereit: der LEGO Adapter hilft beim Platzieren der Kamera in Prototypen und Vorrichtungen.
Bild- und Audio-Workflow
Die M5Stack Unit CamS3 kombiniert Kamera, Mikrofon, drahtlose Verbindung, Speicher und Firmware-Zugang in einer kleinen Einheit. Dadurch ist die ESP32-S3 WiFi Kamera nuetzlich, wenn ein Projekt einen kompakten Vision-Knoten ohne separate Kamera- und Controllerplatine braucht.
Spezifikationen
| Modul | ESP32-S3-WROOM-1-N16R8 |
| Prozessor | Dual-Core 240MHz, Wi-Fi, integrierte Antenne |
| PSRAM | 8MB PSRAM |
| Flash | 16MB Flash |
| Kamera | 5MP PY260 |
| Maximale Fotoaufloesung | 2592 x 1944 |
| Fester Fokus | 0.6m |
| Ausgabeformat | JPEG |
| DFoV | 88 Grad |
| Mikrofon | PDM Mikrofon MSM1261D4030HCPM |
| Unterstuetzte Speicherkarte | microSD Karte |
| Port | HY2.0-4P, ESP32-S3 D+/D- fuer Grove2USB-C herausgefuehrt |
| Betriebstemperatur | 0 bis 40 C |
| Produktgroesse | 40.0 x 24.0 x 11.0mm |
| Produktgewicht | 11.1g |
| Verpackungsgroesse | 138.0 x 93.0 x 12.0mm |
| Bruttogewicht | 19.2g |
Anwendungen
- Fernueberwachung: die M5Stack Unit CamS3 kann als kompakter WiFi-Bildknoten in Raeumen, Geraeten und Vorrichtungen dienen.
- Zeitrafferfotografie: das 5MP Kameramodul kann periodisch Bilder aufnehmen und Daten auf microSD speichern.
- Industrielle Automatisierung: einfache Bildaufnahme oder Inspektionsfunktionen in kleine Systeme integrieren.
- IoT-Bilddashboards: EzData Upload und Wi-Fi Verbindung fuer entfernte Anzeige kombinieren.
- Monitoring mit Audio: Kamera und eingebautes PDM Mikrofon fuer Projekte mit Tonaufnahme nutzen.
Lieferumfang
| 1 | Unit CamS3-5MP |
| 1 | Grove2USB-C |
| 2 | Male-to-Male Jumper-Kabel |
| 1 | HY2.0-4P Grove-Kabel, 20 cm |
| 1 | LEGO Adapter |
Weitere Inhalte
Hinweis zum Download-Modus
Bei Nutzung von Grove2USB-C verbinden Sie G0 und GND vor dem Einschalten mit einem der enthaltenen Jumper-Kabel, um den Download-Modus zu aktivieren. Danach kann die Verbindung ueber Grove2USB-C fuer Firmware-Download oder serielle Kommunikation genutzt werden.
Hinweise zur Montage
Bei Gehaeuseprojekten sollte der Linsenbereich des 5MP Kameramodul sauber und frei bleiben. Die M5Stack Unit CamS3 sollte mit stabilem Blickwinkel montiert werden, besonders wenn das 5MP Kameramodul fuer Zeitraffer oder Ferninspektion genutzt wird. Belichtung, Fokusabstand und microSD-Aufzeichnung sollten vor der Endmontage getestet werden.
Fuer wiederholbare Bildaufnahme sollte die ESP32-S3 WiFi Kamera unter den echten Lichtbedingungen der spaeteren Installation geprueft werden. Das 5MP Kameramodul kann danach auf Aufnahmeintervall, Speicherverhalten und Upload-Ablauf abgestimmt werden.
Wenn die ESP32-S3 WiFi Kamera in einem Gehaeuse sitzt, achten Sie auf freie Sicht und ausreichende Belueftung. Das 5MP Kameramodul liefert die besten Ergebnisse, wenn die Linse nicht durch Fenster, Kleber oder Staub verdeckt wird.
Kompatibilitaetshinweis
Die Firmware der M5Stack Unit CamS3 5MP Version ist nicht mit Firmware fuer die aeltere Unit CamS3 OV2640 Version kompatibel. Verwenden Sie fuer diese ESP32-S3 WiFi Kamera die 5MP Firmware und die passenden Beispiele.
Produktvergleich
| Unit CAM U109 | ESP32-WROOM-32E, OV2640 2MP, USB-TTL Download |
| Unit CAMS3 U174 | ESP32-S3-WROOM-1-N16R8, OV2640 2MP, PDM Mikrofon, Grove2USB-C CDC Download |
| Unit CAMS3 5MP U174-B | ESP32-S3-WROOM-1-N16R8, PY260 5MP, PDM Mikrofon, Grove2USB-C CDC Download |
Schaltplan-Referenz
Die Schaltplan-Referenz hilft Entwicklern, Stromversorgung, Kamera, microSD, Mikrofon, LED und Grove-Verkabelung zu pruefen, bevor das 5MP Kameramodul in ein eigenes Produkt integriert wird.
Ressourcen
- Offizielle M5Stack Produktdokumentation
- Arduino IDE Einstieg
- Anleitung zur Wiederherstellung der Werksfirmware
- Grove2USB-C Dokumentation
- Offizieller Schaltplan als PDF
- ESP32-S3-WROOM-1-N16R8 Datenblatt
- MSM1261D4030HCPM Mikrofon-Datenblatt
- ESP-IDF User Demo
- Unit CamS3-5MP Firmware EasyLoader
FAQ
Wofuer wird diese Kameraeinheit verwendet?
Die M5Stack Unit CamS3 eignet sich fuer Fernueberwachung, Zeitrafferfotografie, IoT-Bilddashboards und industrielle Automatisierungsprototypen.
Das 5MP Kameramodul eignet sich auch fuer kompakte Proof-of-Concept-Systeme mit hoeherem Standbilddetail.
Die M5Stack Unit CamS3 ist besonders praktisch, wenn ein 5MP Kameramodul mit Wi-Fi, microSD und Mikrofon in einer kleinen Einheit benoetigt wird.
Das 5MP Kameramodul sollte vor dem dauerhaften Einbau mit realer Beleuchtung und Zielentfernung getestet werden.
So bleibt das 5MP Kameramodul im praktischen Einsatz verlaesslich konfiguriert.
Das 5MP Kameramodul kann danach dauerhaft im Zielsystem laufen.
Welchen Sensor nutzt sie?
Sie nutzt einen PY260 5MP Kamerasensor und ist damit ein 5MP Kameramodul mit JPEG-Ausgabe bis 2592 x 1944.
Unterstuetzt sie drahtlosen Upload?
Ja. Die ESP32-S3 WiFi Kamera unterstuetzt Wi-Fi-Bilduebertragung und EzData Cloud-Upload ueber die Werksfirmware.
Kann sie Bilder lokal speichern?
Ja. Ein microSD Slot ist fuer Bild- und Datenspeicherung integriert.
Was ist im Paket enthalten?
Das Paket enthaelt Unit CamS3-5MP, Grove2USB-C, zwei Male-to-Male Jumper-Kabel, ein 20 cm HY2.0-4P Grove-Kabel und einen LEGO Adapter.
Gibt es ein offizielles Video?
Ja. Das offizielle MP4-Video ist direkt nach dem Beschreibungsabschnitt fuer die M5Stack Unit CamS3 eingebettet.
