M5Stack Tab5 IoT Entwicklungs-Kit (ESP32-P4)

Dieses Produkt ist derzeit nicht auf Lager und kann vorbestellt werden. Die nächste Lieferung wird in etwa 2–3 Wochen eintreffen.

M5Stack Tab5 ist ein hochgradig erweiterbares, tragbares Smart-IoT-Terminal-Entwicklungsgerät, das für Entwickler konzipiert wurde und eine Dual-Chip-Architektur sowie umfangreiche Hardware-Ressourcen integriert. Sein Hauptcontroller verwendet das auf RISC‑V basierende ESP32‑P4 SoC, ausgestattet mit 16 MB Flash und 32 MB PSRAM; das Funkmodul verwendet das ESP32‑C6‑MINI‑1U, das Wi‑Fi 6 unterstützt. Sein Antennensystem kann frei zwischen der eingebauten 3D-Antenne und der externen MMCX-Antennenbuchse wechseln und passt sich flexibel an verschiedene Einsatzumgebungen an, um Daten-Durchsatz und latenzarme Steuerung zu gewährleisten.

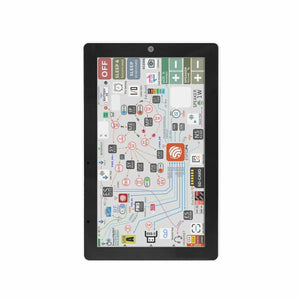

Im Bereich Vision und Interaktion verfügt Tab5 über ein 5" 1280×720 IPS TFT Display über eine MIPI‑DSI-Schnittstelle, wobei die Berührung durch den GT911 Multi-Touch-Controller (I²C) für ein flüssiges und reaktionsschnelles Touch-Erlebnis gesteuert wird; es beinhaltet auch eine SC2356 2 MP Kamera (1600×1200) über eine MIPI‑CSI-Schnittstelle, die hochauflösende Videoaufnahmen, Bildverarbeitung und Edge-AI-Anwendungen (z. B. Gesichtserkennung, Objektverfolgung) ermöglicht.

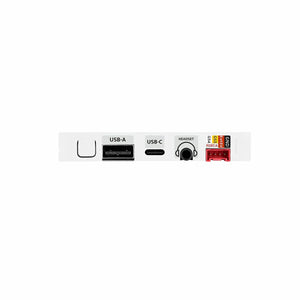

Für Peripherieschnittstellen bietet Tab5 USB‑A (Host) und USB‑C (USB 2.0 OTG) Anschlüsse zum Anschluss traditioneller Peripheriegeräte wie Maus oder Tastatur; industrielle Szenarien können die RS‑485 (SIT3088 + DIP-Schalter wählbare 120 Ω Abschlusswiderstände) Buskommunikation nutzen. Grove, M5BUS, GPIO_EXT Header und Micro SD Kartensteckplatz sowie reservierte STAMP-Pads (unterstützen Cat.M, NB‑IoT, LoRaWAN usw.) ermöglichen flexible Erweiterungen mit verschiedenen Sensoren und Kommunikationsmodulen. Es sind auch Reset/Boot-Tasten für schnelles Zurücksetzen und den Einstieg in den Firmware-Download-Modus vorhanden.

Im Audio-/Video-Bereich verwendet Tab5 den ES8388 Audio-Codec, kombiniert mit dem ES7210 AEC Echo-Unterdrückungs-Frontend, einem Duale-Mikrofon Array, einem 3,5 mm Kopfhöreranschluss und einem Lautsprecher für hochwertige Aufnahme/Wiedergabe und präzise Spracherkennung. Der integrierte BMI270 6-Achsen-Sensor (Beschleunigungsmesser + Gyroskop, mit Interrupt-Weckfunktion) kann den Hauptcontroller in Bewegungsverfolgungs- und Haltungserkennungsszenarien auslösen und verbessert die Reaktionsfähigkeit bei niedrigem Stromverbrauch.

Für Zeit- und Energiemanagement integriert Tab5 die RX8130CE Echtzeituhr (mit zeitgesteuertem Interrupt-Weckmodus), unterstützt einen herausnehmbaren NP‑F550 Lithium-Akku und beinhaltet MP4560 Boost/Buck-Management, IP2326 Lade-/Entladesteuerung und INA226 Echtzeit- Überwachung Schaltungen – für einen stabilen Betrieb ohne externe Stromversorgung.

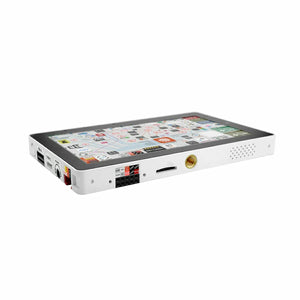

Strukturell verfügt Tab5 über eine standardmäßige 1/4"‑20 Stativhalterung an der Seite, die eine direkte Befestigung an Stativen oder anderen Halterungen für einfaches Filmen und Einsatz ermöglicht.

Tab5 eignet sich für Smart-Home-Steuerung, Fernüberwachung, industrielle Automatisierung, IoT-Prototyping, Bildung und Forschung – und bietet Entwicklern und Unternehmen eine umfassende, leicht erweiterbare, leistungsstarke Entwicklungsplattform.

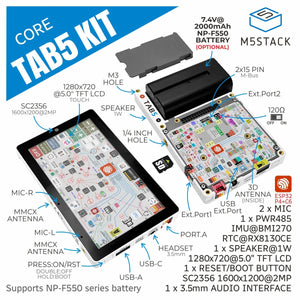

Eigenschaften

• ESP32‑P4 Dual-Core Hauptcontroller
• ESP32‑C6 Funkmodul
• Wi‑Fi 6
• Eingebaute 3D-Antenne & MMCX externer Antennenanschluss
• 5" 720P MIPI‑DSI Display
• GT911 Multi-Touch
• SC2356 2 MP Kamera
• USB‑A Host + USB‑C OTG
• RS‑485 Industrie-Schnittstelle
• Grove & M5BUS Erweiterung
• Micro SD Kartensteckplatz
• STAMP Erweiterung
• ES8388 Audio-Codec
• ES7210 AEC Dual-Mikrofon
• 1 W Lautsprecher + 3,5 mm Kopfhöreranschluss
• BMI270 6-Achsen-Sensor
• RX8130CE Echtzeituhr
• Reset/Boot & Power-Tasten
• NP‑F550 herausnehmbarer Akku
• Standard 1/4"‑20 Stativhalterung
• Entwicklungsplattform:

ESP-IDF

Enthalten

Tab5 Kit

• 1 × Tab5 Kit
• 1 × 1,25‑6P Single-End Anschlusskabel
• 1 × NP‑F550 2000 mAh herausnehmbarer Akku

Anwendungen

• Smart-Home-Steuerung
• Fernüberwachungssysteme
• IoT-Geräteentwicklung
• Industrielle Automatisierung

Technische Daten

Spezifikation	Parameter
Hauptcontroller SoC	ESP32‑P4NRW32 (RISC‑V 32-Bit, Dual-Core/Single-Core umschaltbar, bis zu 400 MHz)
Funkmodul SoC	ESP32‑C6‑MINI‑1U (unterstützt Wi‑Fi 6 @ 2,4 GHz / Thread / ZigBee)
Antenne	Eingebaute 3D-Antenne & 2 x MMCX externer Antennenanschluss
Flash	16 MB
PSRAM	32 MB
Display	5 Zoll IPS TFT (1280×720)
Touch	GT911 Multi-Touch-Controller (I²C)
Kamera	SC2356 @ 2 MP (1600×1200), über MIPI‑CSI
Audio-Chip	ES8388 Codec; ES7210 AEC Frontend
Mikrofon	Duale Mikrofonanlage (AEC Echo-Unterdrückung)
Lautsprecher	1 W@8 Ω NS4150B
Kopfhöreranschluss	3,5 mm
USB-Anschlüsse	USB‑A (Host), USB‑C (USB 2.0 OTG)
RS485 Anschluss	SIT3088 (120 Ω wählbare Abschlusswiderstände) Versorgung: 6 ~ 24 V
Erweiterungsschnittstellen	1 × Grove, 1 × M5BUS, GPIO_EXT Header
Speichererweiterung	Micro SD Kartensteckplatz
Stamp Erweiterungspads	Unterstützt Stamp Cat.M / NB‑IoT / LoRaWAN Module
Bewegungssensor	BMI270 6-Achsen (Beschleunigungsmesser + Gyroskop, Interrupt-Weckfunktion unterstützt)
RTC	RX8130CE Echtzeituhr (zeitgesteuerte Interrupt-Weckfunktion unterstützt)
Reset/Boot Tasten	1× Taste für Ein/Aus und Download-Modus
Lademanagement	IP2326 Lademanagement-Chip
Stromüberwachung	INA226 (Busstrom-/Spannungsüberwachung)
Akku	NP‑F550 herausnehmbarer Lithium-Akku, 7,4 V @ 2000 mAh (14,8 Wh)
Betriebstemperatur	0 ~ 40 °C
Produktgröße	Tab5: 128,0 × 80,0 × 12,0 mm Tab5 Kit: 128,0 × 80,0 × 26,7 mm
Produktgewicht	Tab5: 124,5 g Tab5 Kit: 277,4 g Akku: 97,9 g
Verpackungsgröße	Tab5: 148,0 × 103,0 × 21 mm Tab5 Kit: 191,0 × 103,0 × 25,0 mm
Bruttogewicht	Tab5: 162,5 g Tab5 Kit: 277,4 g





PinMap

PI4IOE5V6408

ESP32-P4	G32	G31	CHIP_PU
PI4IOE5V6408	SCL	SDA	RST

CAM

ESP32‑P4	CAM
G32	CAM_SCL
G31	CAM_SDA
G36	CAM_MCLK
CSI_DATAP1 (dedicated)	CAM_D1P
CSI_DATAN1 (dedicated)	CAM_D1N
CSI_CLKP (dedicated)	CAM_CSI_CKP
CSI_CLKN (dedicated)	CAM_CSI_CKN
CSI_DATAP0 (dedicated)	CSI_DOP
CSI_DATAN0 (dedicated)	CSI_DON

PI4IOE5V6408	P6
CAM	CAM_RST

NS4150B

PI4IOE5V6408	P1
NS4150B	SPK_EN

ES8388

ESP32-P4	G30	G27	G26	G29	G32	G31
ES8388	MCLK	SCLK	DSDIN	LRCK	CCLK	CDATA

ES7210

ESP32-P4	G30	G27	G28	G29	G32	G31
ES7210	MCLK	SCLK	ASDOUT	LRCK	CCLK	CDATA

LCD

ESP32‑P4	ILI9881C
G22	LEDA
G23	TP_INT
G31	SDA
G32	SCL
DSI_CLKN (dedicated)	DSI_CK_N
DSI_CLKP (dedicated)	DSI_CK_P
DSI_DATAN1 (dedicated)	DSI_D1_N
DSI_DATAP1 (dedicated)	DSI_D1_P
DSI_DATAN0 (dedicated)	DSI_D0_N
DSI_DATAP0 (dedicated)	DSI_D0_P

PI4IOE5V6408	P5	P4
ILI9881C	TP_RST	LCD_RST

BMI270 & RTC (RX8130CE) & INA226

ESP32-P4	G32	G31
BMI270	SCL	SDA
RX8130CE	SCL	SDA
INA226	SCL	SDA

• Interrupt Wakeup (PMS150G-U06 Energiemanagement)

PMS150G-U06	PA6/CIN‑
BMI270	INT(E_TRG)
RX8130CE	INT(E_TRG)

ESP32-C6

ESP32-P4	G11	G10	G9	G8	G13	G12
ESP32-C6	SDIO2_D0	SDIO2_D1	SDIO2_D2	SDIO2_D3	SDIO2_CMD	SDIO2_CK

MicroSD

ESP32-P4	G39	G40	G41	G42	G43	G44
MicroSD SPI Modus	MISO			CS	SCK	MOSI
MicroSD SDIO Modus	DAT0	DAT1	DAT2	DAT3	CLK	CMD

RS485

ESP32-P4	G21	G20	G34
SIT3088	RX	TX	DIR

IP2326

PI4IOE5V6408	P7	P6
IP2326	CHG_EN	CHG_STAT
