M5Stack Station ESP32 IoT-Entwicklungskit
Die M5Station-485 ist ein multifunktionales, industrietaugliches, programmierbares Embedded-Internet-of-Things (IoT) Entwicklungskit, das mit dem Espressif ESP32 System on Chip (SoC) ausgestattet ist. Es verfügt über eine integrierte Wi-Fi-Lösung und einen dualen, energieeffizienten Xtensa® 32-Bit LX6 Mikroprozessor, der mit einer maximalen Hauptfrequenz von 240 MHz arbeitet. Die M5Station-485 bietet eine robuste Leistung, die für eine Vielzahl von Anwendungen geeignet ist.
Der M5Station-485 ist mit 16 Megabyte FLASH-Speicher ausgestattet und verfügt über ein 1,14-Zoll-Full-Color-HD-IPS-Display mit einer Auflösung von 240x135 Pixeln, das eine lebendige und intuitive Mensch-Maschine-Schnittstelle (HMI) bietet. Das Gerät integriert eine physische Tastatur sowie verschiedene Peripheriegeräte, darunter drei programmierbare Tasten und sieben programmierbare RGB-LEDs, die zusammen das Benutzererlebnis verbessern und eine nahtlose Interaktion mit dem Gerät ermöglichen.
Der M5Station-485 bietet eine Vielzahl von Stromversorgungsoptionen, darunter USB Type-C, PWR485 und eine externe Batterie, mit einem auf der Platine reservierten Batteriefach. Der integrierte Hochleistungs-Dichte-Boost-DC/DC-Wandler, SCT12A0DHKR, gewährleistet eine stabile Leistung selbst in komplexen Anwendungen. Folglich ist dieses Gerät eine optimale Lösung für industrielle Steuerungssysteme, intelligente Gebäude, Mehrkanal-Datenerfassungsnoden und Prototypenanwendungen.

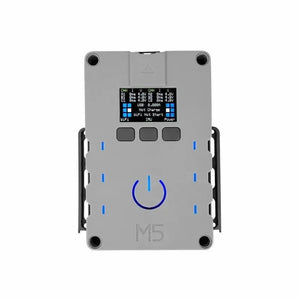

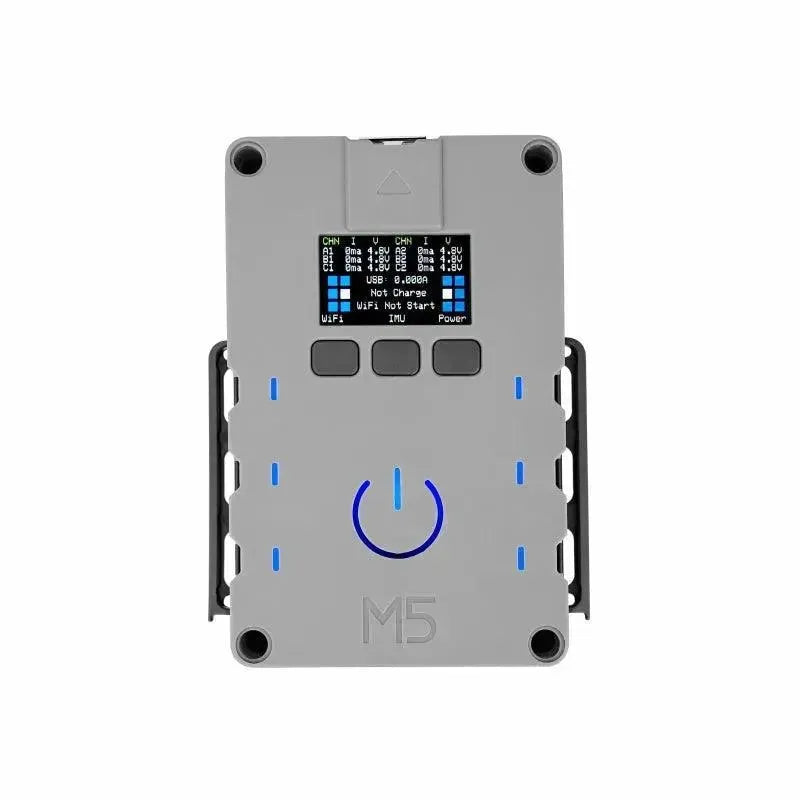

HMI:
-
1.14" IPS Anzeige
-
3 physische programmierbare Tasten
-
1 EIN/AUS-Taste
-
7 programmierbare RGB LEDs
Stromversorgung:
-
Eingang:
-
Integrierte 9~24V->5V DC/DC
SY8303Abwärtsschaltung -
AXP192Energieverwaltungschip
-
-
Ausgabe:
-
Jede Schnittstelle (6 Grove, 1 USB-A) wird elektronisch ein-/ausgeschaltet von
SGM2553D. -
INA3221zur Spannungs-/Stromerfassung für Grove-Schnittstellen, undINA199für den aktuellen Erwerb des USB-A -
Integrierter Hochleistungsdichte Boost DC/DC-Wandler
SCT12A0DHKR
-
-
Geringer Stromverbrauch:
-
Integrierte RTC
BM8563um eine Funktion für den niedrigen Stromverbrauch im Schlaf-/Aufwachmodus zu erreichen
-
Anschlussdesign:
-
6-Wege Grove-Erweiterungsschnittstelle
-
Port A1/A2 teilte sich die gleichen Strom- und Signalpins.
-
Die Anschlüsse B1/B2/C1/C2 haben separate Strom- und Signalleitungen.
-
-
PWR485Schnittstelle (4-Draht - VH3.96)-
RS485
-
9~24V Stromeingang
-
-
USB Nur Typ-A-Netzteil-Ausgang, keine Signal-Pins

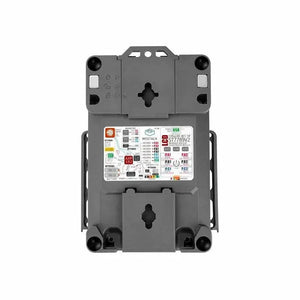

Mechanisches Design:
-
Von der Schiene -
Magnet -
Wandhalterung -
Schrauben -
Schleife
Programmierung Entwicklung:
-
Unterstützt
UIFlow grafische Programmierplattform, Scripting, compilierungsfrei, Cloud-Push -
Vollständig kompatibel mit Arduino, ESP32-IDF und anderen gängigen Entwicklungsplattformen.
-
Unterstützung FreeRTOS, mit Hilfe von Dual-Core- und Multitasking-Mechanismen, effiziente Organisation der Aufgabenlogik, die Ausführungseffizienz des Programms optimieren.
Energieverwaltung
Betrieb:
Einschalten: Klicken Sie auf die zentrale Einschalttaste.
Ausschalten: Halten Sie die zentrale Ein-/Aus-Taste 4 Sekunden lang gedrückt.
Empfohlene Artikel
M5Stack-Anfänger: Umgebungseinrichtung
M5Stack-Anfänger: Arduino-Bibliotheksverwaltung
M5Stack-Anfänger: M5Burner Burning
Enthalten
-
1x M5Station-485
-
1x USB Typ C (100 cm)
-
1x Inbusschlüssel
Anwendungen
-
Industriecontroller
-
Mehrkanalige Datenerfassung
-
IoT-Produktprototyping
-
Eigenbau/Prototyping
Spezifikation
| Spez | Parameter |
|---|---|
| ESP32-D0WDQ6-V3 | 240-MHz-Dual-Core, 600 DMIPS, 520 KB SRAM, WLAN |
| Blitz | 16MB |
| Stromversorgung über USB | 5V@1A |
| RS485-Stromversorgung | 9~24V@1A |
| Schnittstelle | Typ-C * 1, GROVE(I2C+I/0+UART) * 6, Full-Size-USB Typ-A (AUSGANG), PWR485 |
| LEDs | SK6812 * 7 |
| Drucktasten | Ein-/Aus-Taste, physische Taste \ 3 |
| IPS-LCD-Bildschirm | 1.14"@240*135 ST7789V2 |
| Echtzeituhr | BM8563 |
| PMU | AXP192 |
| Spannungs-/Stromabnehmer | INA3221 + INA199 |
| USB-Chips | CH9102F |
| Step-Down-Chips | SY8303 |
| DC/DC-Boost | SCT12A0DHKR |
| Stromverteilungsschalter | SGM2553D |
| Antenne | 2,4G 3D-Antenne |
| Betriebstemperatur | 0 °C bis 60 °C |
| Spezifikation der Basisschraube | Innensechskantschraube M2*8 |
| Interne PCB-reservierte Schnittstelle | Batterieschnittstelle (Spezifikation: 1,25 mm-4P) USB-Leitungsschnittstelle (Spezifikation: 1,25 mm-4P) |
| Nettogewicht | 63.1g |
| Bruttogewicht | 108.1g |
| Produktabmessungen | 92 x 64,5 x 35 mm |
| Packungsgrösse | 104,5 x 70,5 x 50 mm |
| Gehäusematerial | ABS+PC |
