M5Stack Scroll Einheit EC10E Hohlwellen Encoder
Beschreibung

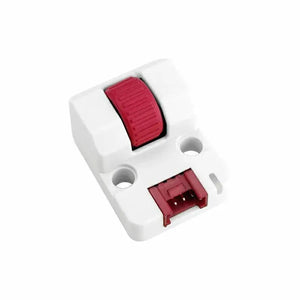

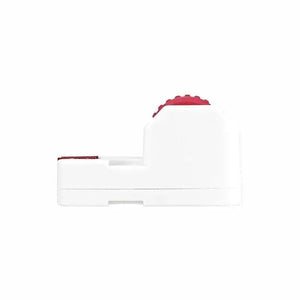

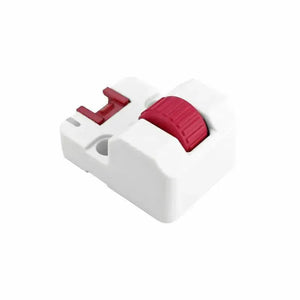

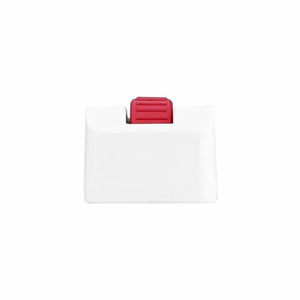

Die M5Stack Scroll Einheit ist ein radfoermiges Drehencoder Modul mit EC10E Hohlwellen Encoder. Sie kombiniert 12 Impulse pro Umdrehung, Tasteneingang, eine programmierbare WS2812C RGB LED und I2C-Ausgabe in einem kompakten Unit-Format fuer intuitive Bedienfelder.

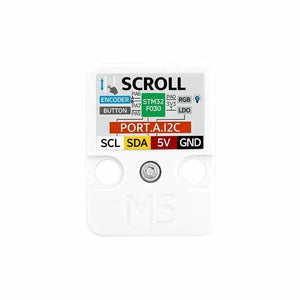

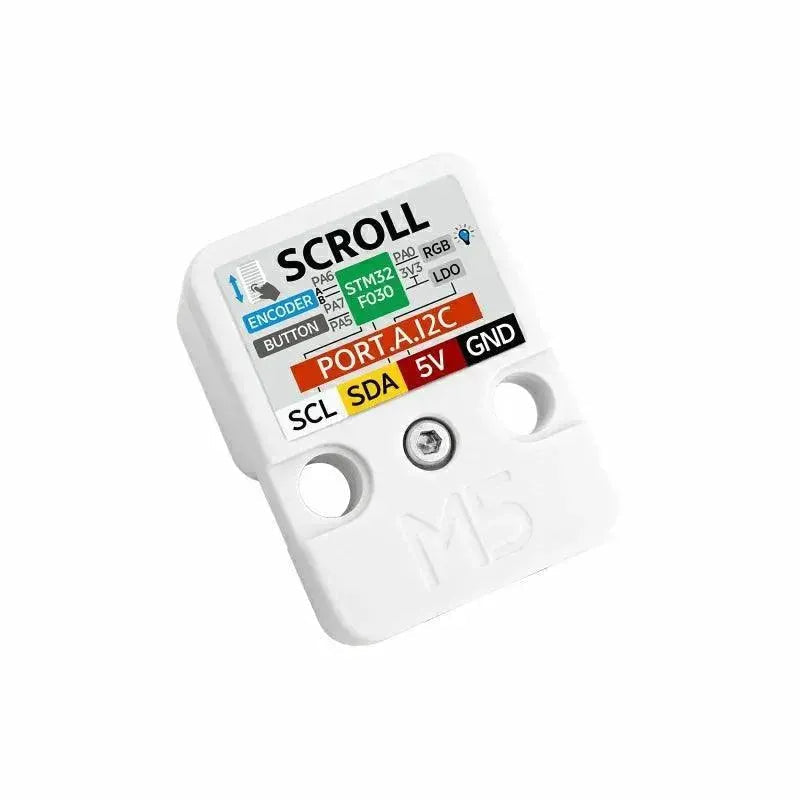

In der M5Stack Scroll Einheit uebernimmt ein STM32F030F4P6 Controller die Encoder-Impulserfassung, sodass ein Host Controller Scrollwerte direkt ueber I2C an Adresse 0x40 lesen kann. Dieses Drehencoder Modul vereinfacht Lautstaerkeregelung, Skalenanpassung, Menue-Navigation, Smart-Selector-Bedienung, Robotik-Panels und Hausautomationsgeraete.
Das offizielle MP4-Demonstrationsvideo ist direkt nach dieser Beschreibung eingebettet. Es zeigt, wie Hohlwellen Encoder, Taste, RGB LED und Grove-Anschluss zusammenarbeiten, bevor die technischen Daten folgen.
Als Hohlwellen Encoder bleibt das Drehencoder Modul kompakt, waehrend der Hohlwellen Encoder eine praezise Bedienung erlaubt. Dieses Drehencoder Modul eignet sich fuer kleine Bedienfelder, bei denen ein Hohlwellen Encoder wenig Platz beanspruchen soll. Der Hohlwellen Encoder stabilisiert das Drehencoder Modul.
Funktionen
- EC10E Encoder: der Hohlwellen Encoder liefert AB zweiphasige Quadraturausgabe mit 12 Impulsen pro Umdrehung.
- STM32F030 Controller: integrierte Firmware laesst die M5Stack Scroll Einheit Encoderwerte ueber I2C bereitstellen.
- Tasteneingang: die eingebaute Taste unterstuetzt Auswahl, Bestaetigung oder Moduswechsel.
- RGB Rueckmeldung: eine WS2812C LED ergaenzt das Drehencoder Modul um programmierbare Farbanzeige.
- I2C-Schnittstelle: Standardadresse 0x40 fuer M5Stack Core, Core2, CoreS3 und kompatible Controller.
- Scrollrad-Format: die kompakte Bauform eignet sich fuer Regler, Wertsteuerung und Mensch-Maschine-Schnittstellen.
Bediengefuehl
Die M5Stack Scroll Einheit ist fuer Interaktionen gedacht, bei denen ein physisches Scrollrad natuerlicher ist als Touch-Eingabe. Der Hohlwellen Encoder, die Taste und die LED-Rueckmeldung machen eigene Encoder-Schaltungen oft unnoetig.
Spezifikationen
| MCU | STM32F030F4P6, 32-bit ARM Cortex-M0 Prozessor |
| Drehencoder | EC10E |
| Drehencoder-Ausgang | AB zweiphasige Quadraturausgabe |
| Drehencoder-Impulse | 12 Impulse pro Umdrehung |
| RGB LED | 1 x WS2812C |
| Taste | 1 x Taste |
| I2C-Kommunikationsadresse | 0x40 |
| Betriebstemperatur | 0 bis 40 C |
| Produktgroesse | 32.0 x 24.0 x 18.9mm |
| Produktgewicht | 7.5g |
| Verpackungsgroesse | 138.0 x 93.0 x 19.9mm |
| Bruttogewicht | 12.7g |
Anwendungen
- Lautstaerke- und Helligkeitsregelung: die M5Stack Scroll Einheit dient als physische Eingabe fuer Wertanpassung.
- Menue-Navigation: Scrollen und Tastendruck fuer kompakte Geraetemenues und Smart Selector Controls kombinieren.
- Robotik-Panels: ein Drehencoder Modul fuer Parametereinstellung und Moduswahl in kleine Roboter integrieren.
- Hausautomation: Wandpanels oder Desktop-Regler fuer Licht, Szenen und Lueftersteuerung aufbauen.
- Industrielle HMI: einen Hohlwellen Encoder in kompakte Prototypen oder Pruefvorrichtungen integrieren.
Lieferumfang
| 1 | Unit Scroll |
| 1 | HY2.0-4P Grove-Kabel (20cm) |
Weitere Inhalte
Integrationshinweise
Lesen Sie Encoderwerte der M5Stack Scroll Einheit ueber I2C Adresse 0x40. Der Host kann Drehwerte, Tastenzustand und WS2812C Farbrueckmeldung kombinieren, um eine vollstaendige lokale Bedienung umzusetzen.
Produktvergleich
| Unit Scroll U186 | Radform, 1 Kanal, 12 Impulse pro Umdrehung, I2C 0x40 |
| Unit Encoder | Knopfform, 1 Kanal, 30 Impulse pro Umdrehung, I2C 0x40 |
| Unit 8Encoder | Knopfform, 8 Kanaele, 15 Impulse pro Umdrehung, I2C 0x41 |
Schaltplan-Referenz
Die Schaltplan-Grafik hilft Entwicklern, STM32F030 Controller, EC10E Encoder, Taste, WS2812C LED und Grove-Anschluss zu pruefen, bevor das Drehencoder Modul in ein eigenes Gehaeuse integriert wird.
Ressourcen
- Offizielle M5Stack Produktdokumentation
- Offizielles MP4-Demonstrationsvideo
- Offizielle Schaltplan-Grafik
- STM32F030 Mikrocontroller-Informationen
FAQ
Wofuer wird die M5Stack Scroll Einheit verwendet?
Die M5Stack Scroll Einheit wird fuer Lautstaerkeregelung, Helligkeitsregelung, Skalenanpassung, Menue-Navigation, Robotik-Panels und kompakte HMI-Schnittstellen verwendet.
Welchen Encoder nutzt sie?
Sie nutzt einen EC10E Hohlwellen Encoder mit AB zweiphasiger Quadraturausgabe und 12 Impulsen pro Umdrehung.
Wie liest der Host den Encoder?
Der integrierte STM32F030 Controller verarbeitet Impulse und stellt Werte ueber I2C Adresse 0x40 bereit.
Hat dieses Drehencoder Modul eine Taste?
Ja. Das Drehencoder Modul besitzt eine eingebaute Taste fuer Druckaktionen.
Was ist im Paket enthalten?
Das Paket enthaelt 1 x Unit Scroll und 1 x HY2.0-4P Grove-Kabel (20cm).
Gibt es ein offizielles Video?
Ja. Das offizielle MP4-Video ist direkt nach dem Beschreibungsabschnitt fuer die M5Stack Scroll Einheit eingebettet.
