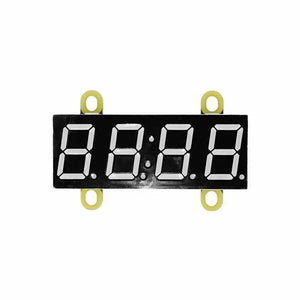

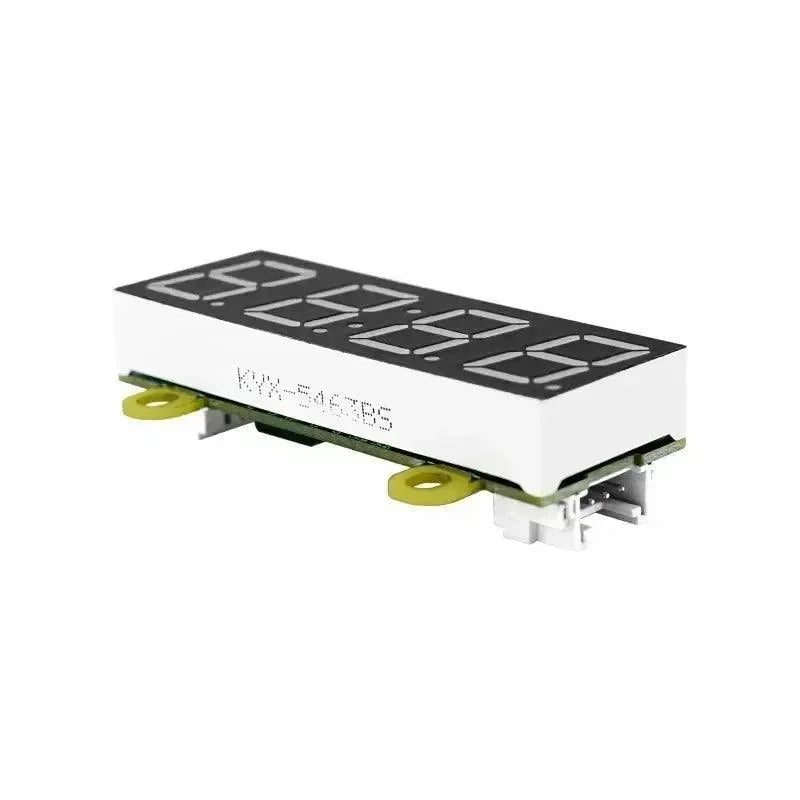

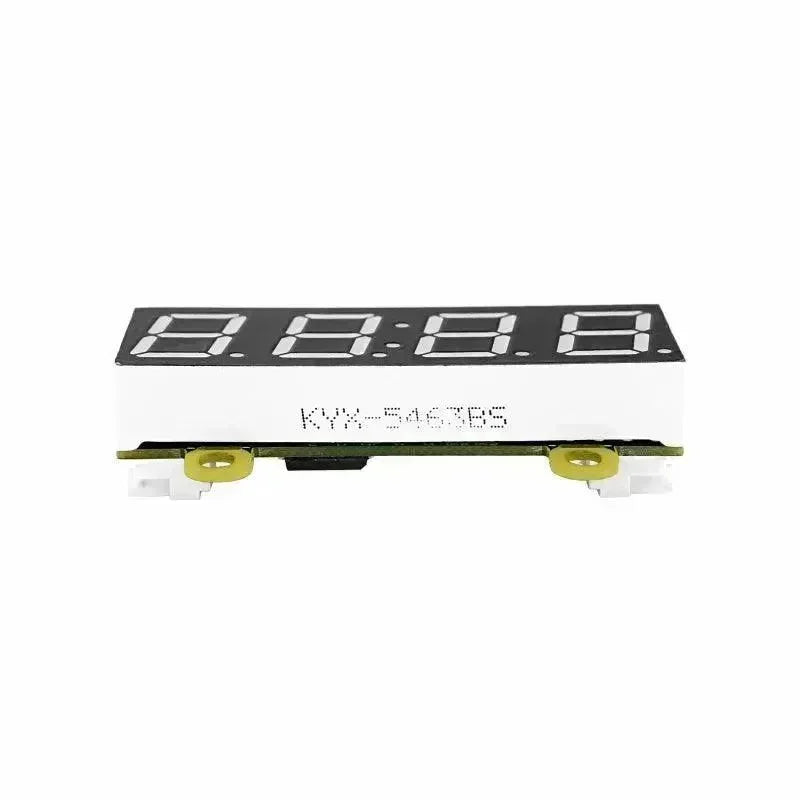

Die Digi-Clock-Einheit ist ein 2,1-Zoll-4-stelliges 7-Segment-Anzeigemodul, das zur Anzeige von Dezimalzahlen und als digitale Uhr konzipiert wurde. Jede Ziffer des Displays verfügt über einen Dezimalpunkt, und in der Mitte befindet sich ein zusätzlicher Ausgang für Doppelpunkte, der die Uhrfunktionalität ermöglicht.
Das Gerät verwendet den TM1637-Treiber-IC, der die Anzeige steuert und eine einfache Kommunikation mit Mikrocontrollern oder Systemen ermöglicht. Für die Datenübertragung kommt das I2C-Kommunikationsprotokoll zum Einsatz, unterstützt durch einen STM32F030-Mikrocontroller, der eine stabile und effiziente Kommunikation gewährleistet.

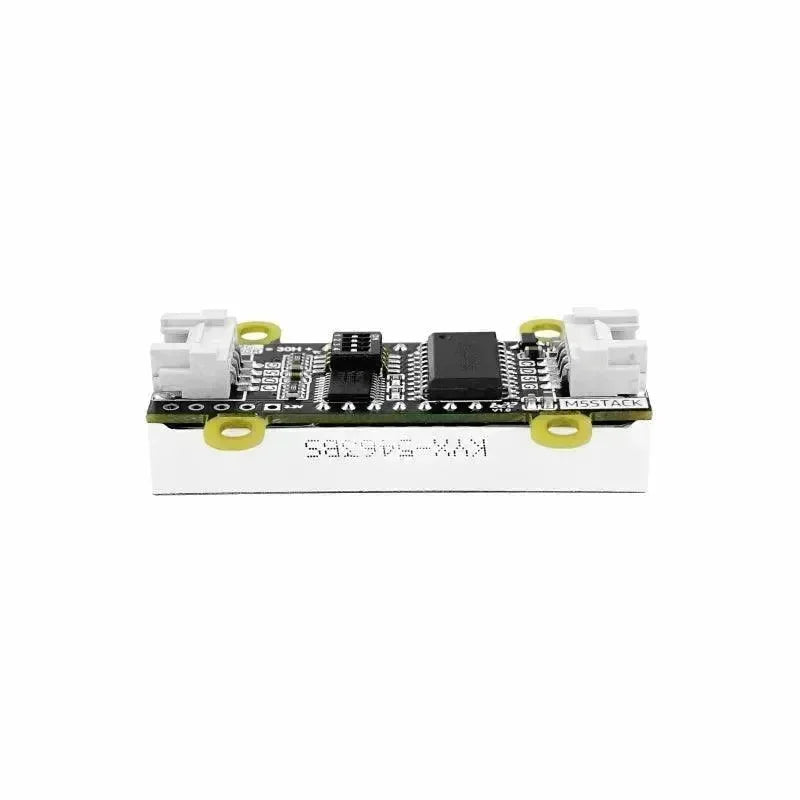

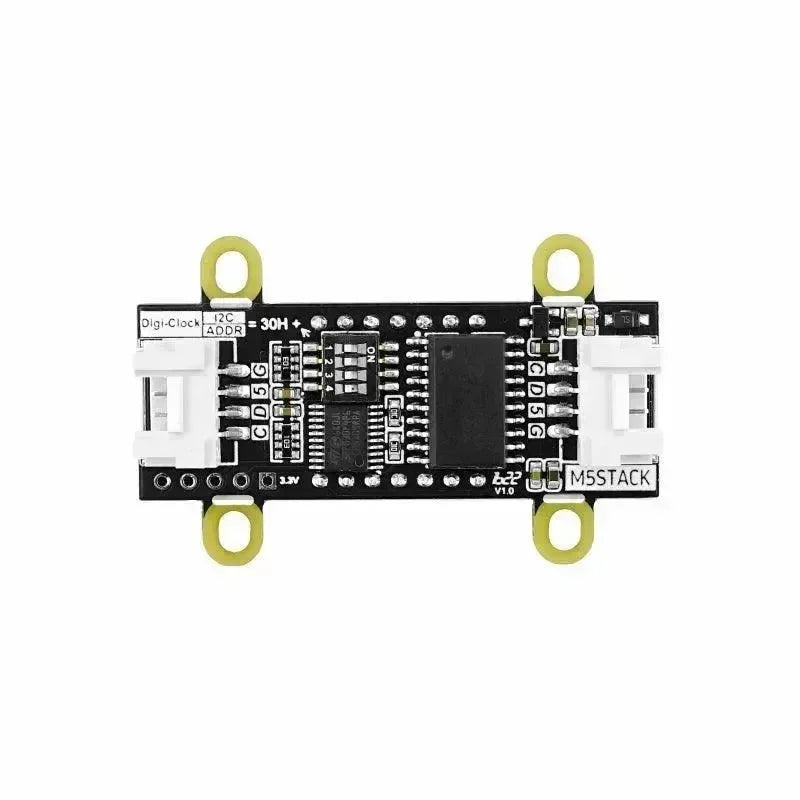

Zur Erhöhung der Flexibilität kann die I2C-Adresse der Digi-Clock-Einheit mithilfe eines 4-Bit-DIP-Schalters geändert werden, sodass mehrere Module gleichzeitig angeschlossen und individuell adressiert werden können. Diese Funktion vereinfacht die Integration und Steuerung mehrerer Anzeigemodule innerhalb eines Systems.
Das rote LED-Display unterstützt acht Helligkeitsstufen und bietet dadurch optimale Sichtbarkeit in unterschiedlichen Umgebungen. Benutzer können die Helligkeit individuell anpassen, um sie an ihre Anforderungen anzupassen.
Darüber hinaus verfügt das Gerät über vier Befestigungslöcher, die eine sichere Montage und Integration in verschiedene Projekte oder Installationen ermöglichen. Dadurch wird eine stabile und benutzerfreundliche Anwendung der Digi-Clock-Einheit in diversen Systemen und Projekten gewährleistet.
