M5Stack PWRCAN 13.2-Modul mit isoliertem 2-Kanal-CAN und 1-Kanal-RS485
Das PwrCAN-Modul 13.2, auch bekannt als das M5Stack PWRCAN 13.2 Modul, ist ein leistungsstarkes, multifunktionales Kommunikationsmodul, das für PwrCAN-Bussysteme entwickelt wurde. Es integriert isolierte CAN-Kommunikation und einen DC 9–24V Strombus, der stabile und effiziente Datenübertragung sowie die Versorgung mit Energie ermöglicht. Darüber hinaus unterstützt es die Pwr485-Busfunktionalität (mit Isolierung) und liefert eine isolierte 5V-Stromversorgung an den M5Stack-Host, um die Systemstabilität zu gewährleisten.

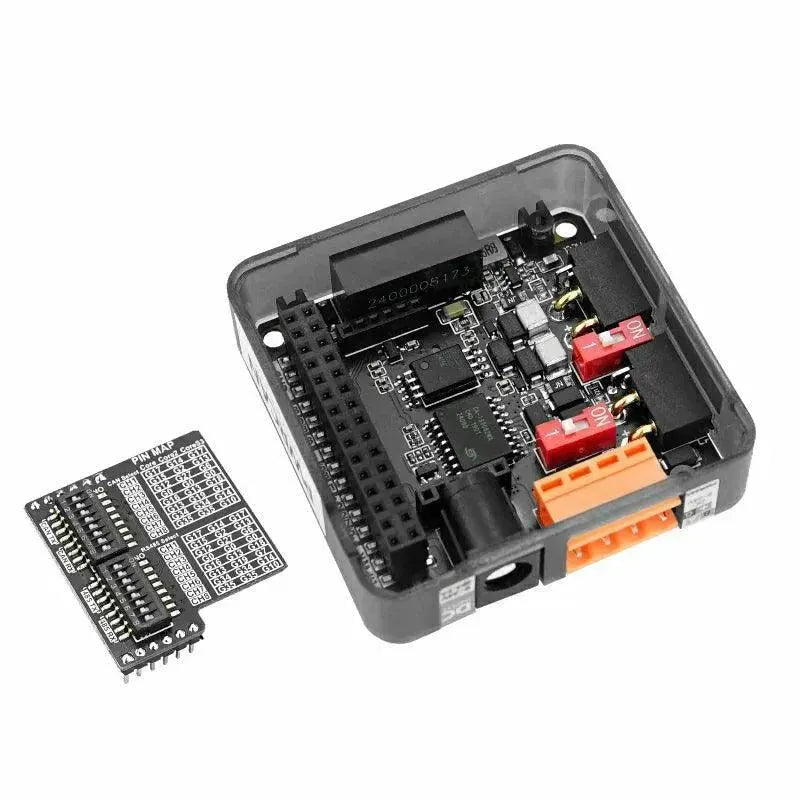

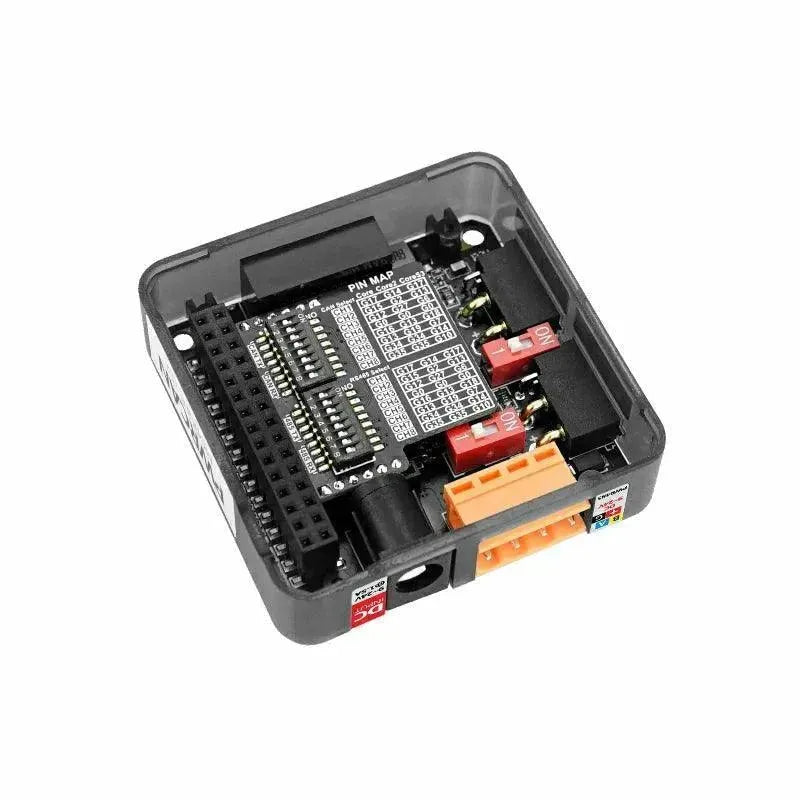

Das Modul verwendet den CA-IS3050G isolierten Transceiver für CAN und den CA-IS3082W isolierten Transceiver für RS485. Es verfügt über DIP-Schalter zur Auswahl der GPIOs und eine 120-Ohm-Terminationswiderstandsfunktion für die CAN- und RS485-Ausgänge. Der breite Eingangsspannungsbereich (DC 9–24V) ist mit HT3.96- und XT30-Anschlüssen kompatibel, und das integrierte F0505S-2WR3 isolierte Stromversorgungsmodul sorgt für eine zuverlässige Stromversorgung des Host-Geräts.
Das PwrCAN-Modul 13.2 ist ideal für eine Vielzahl von Anwendungen in der Industrie und eingebetteten Systemen, darunter Robotersteuerung, Protokollkonvertierung, Industrieautomatisierung, Automobilkommunikation, intelligente Transportsysteme und Gebäudeautomation.
Produktmerkmale
- Isolierter CAN-Bus (Zweikanal)
- Isolierter RS485-Bus
- Signalisolierung
- Stromversorgung mit Isolationsspannung
- Mehrere Stromschnittstellen
- Großer Spannungseingangsbereich (9–24 V)
- CAN/RS485-Kommunikationspin-Umschalt-DIP-Schalter
Enthält
- 1x PwrCAN Modul 13.2
- 1x HT3.96-4P
- 1x XT30(2+2)PW-M Kabel
Anwendungen
- Robotersteuerung
- Protokollkonvertierung
- Industrielle Automatisierung
- Automotive-Kommunikationssysteme
- Intelligenter Transport
- Gebäudeautomation
Technische Daten
| Spezifikation | Parameter |
|---|---|
| Unterstützte Protokolle | CAN- und RS485-Bus-Kommunikationsprotokolle |
| CAN-Kommunikation | CA-IS3050G@Zweikanal |
| RS485-Kommunikation | CA-IS3082W@Einzelkanal |

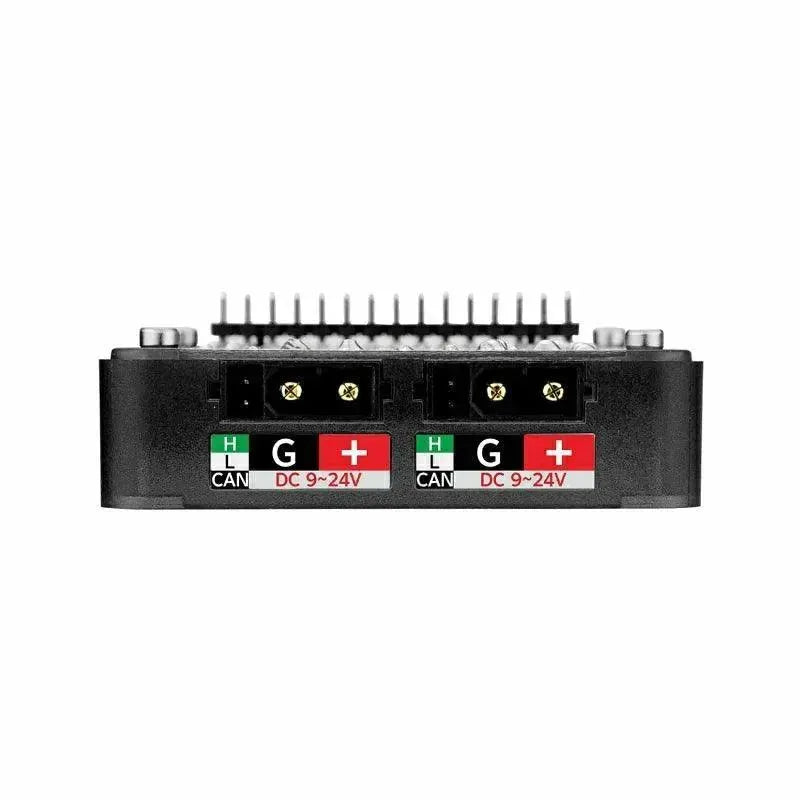

| CAN-Schnittstelle | XT30(2+2)PW-M horizontaler Lötstift-Steckerkopf |
| RS485-Schnittstelle | HT3.96-4P |
| CAN-Bus-Geschwindigkeit | Maximal 1 Mbit/s |
| RS485-Busgeschwindigkeit | Maximal 500 Kbit/s |
| CAN-unterstützte Knoten | 110 Knoten |
| RS485-unterstützte Knoten | 256 Knoten |
| Spannungseingangsbereich | 9-24V |
| Stromversorgungsmethode | Gleichstromsteckdose (5,5/2,1 mm, innen positiv, außen negativ), 485-Schnittstelle (HT3.96) Netzteil, CAN-Schnittstelle (XT30) Netzteil |
| Betriebstemperatur | 0-40°C |
| Produktabmessungen | 54 x 54 x 19,7 mm |
| Verpackungsabmessungen | 136*92*19,7 mm |
| Produktgewicht | 27.7g |
| Paketgewicht | 52.4g |
